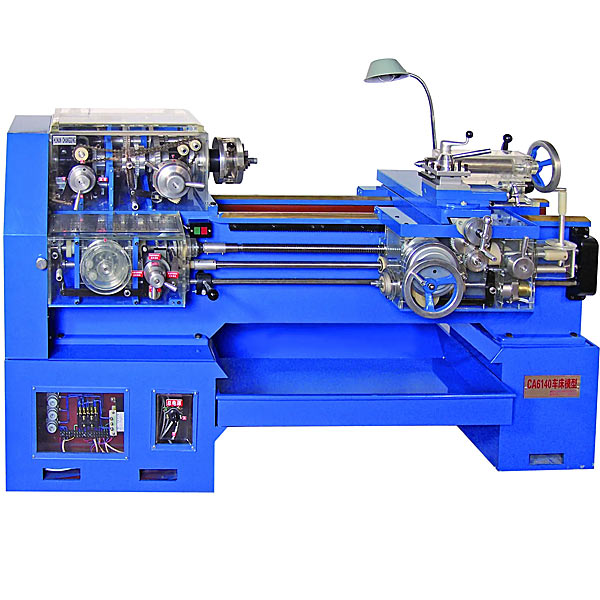

透明仿真车床示教实验台

透明拟真车床示教实验台,电气控制综合实验装置

一、设备功能：
1.选用透明有机玻璃，零件应用铝件，能全透明地看到设备内部构造与动作。
2.全部解剖元件均能实行正常的机械运行。
3.充分展示各个细微构造和机构装配装置
4.自动运行、演绎设备运作过程，使学生很直观的理解整体过程。
5.可演示、加工塑料棒、铝棒等。铸件表面无沙眼，加工件表面精确度Ra1.6。
二、技术功能数值
1.作业界限
床身上最大回转直径：不小于300mm
刀架上最大回转直径：不小于150mm
床身轨道宽度：不小于400mm
主轴孔径：不小于30mm
2.刀架
下刀架最大横向行程：不小于240mm
上刀架最大行程：不小于100mm
3.尾座
尾座套筒直径：不小于50mm
尾座套筒行程：不小于75mm
主电机功率（W）（W）（W）：不小于0.75千瓦
整机模型由750W三相6级电机驱动
外观参考尺寸（长×宽×高）：不小于1960×650×1160mm
三、职业技能综合含有概括实验虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。




透明拟真车床示教实验台,电气控制综合实验装置

一、主要特别点：
1、模型块化设计，主机模型块中，全部写入输出端口全部经过实验连接线连接到实验板上，各实验模型块全部有单独的写入、输出、一起合作共用端。用户可便利拓展自己的模型块。
2、直线DC电机和继电器、传感器使用实物设备，提升了实验的真实性和实用性。
3、配备装备装备装备MCGS工控组态系统，可直观地实行plc的基础指令练习、多个plc实际应用的模仿实验及实物实验，全部实验均有组态棒图实行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，经过本装置的实验，使学生很快就能适应现场的实际实操。
4、这里学生可以理解掌控把握变频器的构造、原理，变频器的装配与连连连接口端子的使用、变频器与PC机的通信、变频器与触摸屏的通信、变频器自身功能数值的设定，及变频器中电机运行功能数值（加快速度、减慢速度、变速、力矩控制）的设定与优化。
当程序调动测量试验完成，可单独使用触摸屏来控制变频系统，触摸屏提供了图形方法的人机界面HMIHMIHMI，可以改变变频器功能数值，控制变频器运行。
5、基于现场总线的组态监控实验教学：经过现场总线互联网，将实验装置（从站）PLC和主站PLC实行1：N通信。从站的PLC运行控制对象的程序，运用工控互联网集中监控的功能，主站PLC可以对随意台从站PLC实行就地就地就地实时监控，符合工业现场控制的要求。学生单独经过PLC完成对各种实验对象的控制，并实行组态就地就地就地实时监控（1：1通信）。

二、技术功能数值：
1、写入电源：三相四线：~220V ±10％    50Hz ，输出电源24V、2A.
2、作业环境：温度（℃）（℃）（℃）-10℃~+40℃相对湿度<85％(25℃)海拔<4000m
3、安全保护：本实验装置带有漏电保护开关，设定有漏电压（V）（V）（V），漏电流（A）（A）（A）自动切断电源等功能。
4、PLC主机：应用西门子S7-smart200系列SR30写入18点、输出12点。
5、变频器主机：应用西门子V20 / 0.37KW，配备装备装备有BOP    实操实操操作面板。
6、触摸屏：应用昆仑通态7寸彩色触摸屏
7、180W三相异步电机
