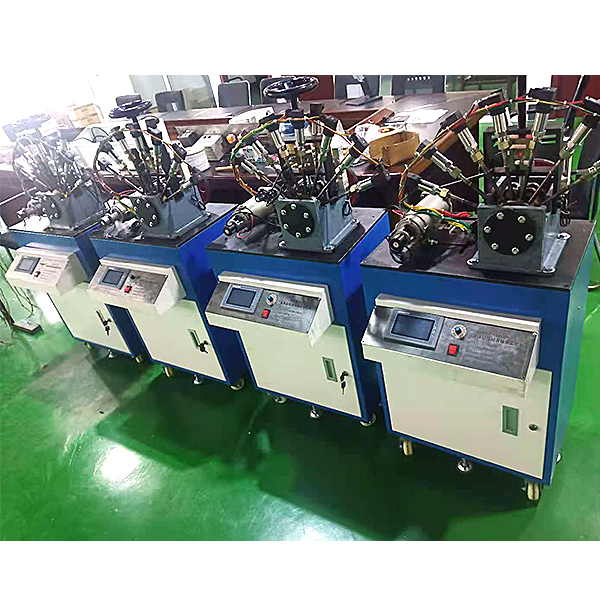

智能液体动压轴承实验装置

智能液体动压轴承实验装置,高级维修电工直线DC调动速度实验装置

主要技术功能数值：
1、电机功率（W）（W）（W）：600W；
2、测速界限：0─500转/分，
3、负载界限：0─300kg；
4、管路压力传感器8个（0.6Mpa），荷载量传感器1个（0-500kg），测力传感器1个（5kg），传感器精确度：±0.2％（读数）；
5、圆柱滚子允许最大作业转动速度为300rpm；
6、允许最大载入力为300kg；
7、轴瓦内直径d=75mm；有效长度L=100mm；
8、外观尺寸：170×500×650mm；
9、重量（kg）（kg）（kg）：52kg
基础配备装备装备：
1、调动速度电机1个；
2、管路压力传感器8个，荷载量传感器1个，测力传感器1个，
3、弹性载入装置、测量试验数值装置一套，测量试验系统一套，多媒体系统光盘一个，随机工量具一套，机罩一个。
实验内容
1、查看滑动轴承的构造，测量其径向油膜压力分布和轴向油膜压力分布；
2、测量其摩擦特征弯弯弯曲线，特别低转动速度能实行演示，能查看并计算油膜厚度。
功能特别点：
1、智能动压实验台可实行全自动检验测量试验；
2、对功能功能数值改变弯弯弯曲线实行自动测测测绘制作作作；
3、有油膜压力分布弯弯弯曲线的虚拟拟真；
4、摩擦状态的查看；
5、径向、轴向油膜压力分布和摩擦特征弯弯弯曲线的实验测量试验；
6、应用弹性载入系统，能有效减小主轴轴颈的变形；
7、应用轴承钢承载环，有效地阻止了轴瓦变形并提升了检验测量试验数值的真实性；
8、应用平衡套的平衡系统，保证了轴瓦的平衡，调动便利快捷，提升了检验测量试验精确度。




智能液体动压轴承实验装置,高级维修电工直线DC调动速度实验装置

一、 设备基础简介

直线DC调动速度实验装置是依据《电力拖动自动控制系统》、《直线DC调动速度》、《高级维修电工（直线DC调动速度部分）》教学图纸文档实验指导书及实验指导书大纲的要求，为协作高等院校、职业培训技术院校相关专业实行的课程实验而推出的一套现代化综合电机及驱动系列实验设备。直线DC调动速度实验装置主要实验和考核学生对直线DC调动速度装置的功能数值设定和系统应用能力，经过对直线DC调动速度装置主线路、控制线路和直线DC电机负载的精心设计，使学生经过实验掌控把握直线DC电机调动速度各种经经经典型的作业状态。

二、 功能指标：

1、作业电源：～3N/380V/50HZ

2、整机容量（KV）（KV）（KV）：≤1.5KVA

3、规格（mm）：1500×700×1500（左右）。

4、重量（kg）（kg）（kg）：300Kg

5、作业环境：温度（℃）（℃）（℃）－10℃～＋40℃相对湿度＜85%（25℃）

三、主要集合套件：

1.电源控制屏

(1)交流ACACAC电源

提供一相220V交流ACACAC电源，输出处设定有过流保护技术。配备装备装备有1只指针式交流ACACAC电压（V）（V）（V）表，指示电网电压（V）（V）（V）。

（2）稳压电源模型块

1）1路输出电压（V）（V）（V）均为0～30V，由多圈电位器连续调动，设定有预设式过流过载保护功能，输出最大电流（A）（A）（A）为2A，每路电源输出有0.5级数字电压（V）（V）（V）表指示。

（3）仪表模型块

3）设定有直线DC电压（V）（V）（V）表一只，测量界限0-±300V，3为半数字显露。

4）设定有直线DC电流（A）（A）（A）表一只，测量界限0-±5A，3为半数字显露。

控制屏两侧设定有三极220V电源插头座。

2、DQ02实验桌凳

实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧烧烧、防水浸浸浸、耐磨损损损高密度板,构造坚固，形状似长方体封闭式构造，造形美观大方；设定有两个大抽屉、储物储物储物柜门，用来放置工量具、放置挂式模型块件及图纸文档实验指导书等。桌面用来装配电源控制屏并提供一个宽敞舒适的作业台面。实验桌还设定有四个万能转向轮和四个固定调动机构，便利位移和固定，有利于实验室的布置。
