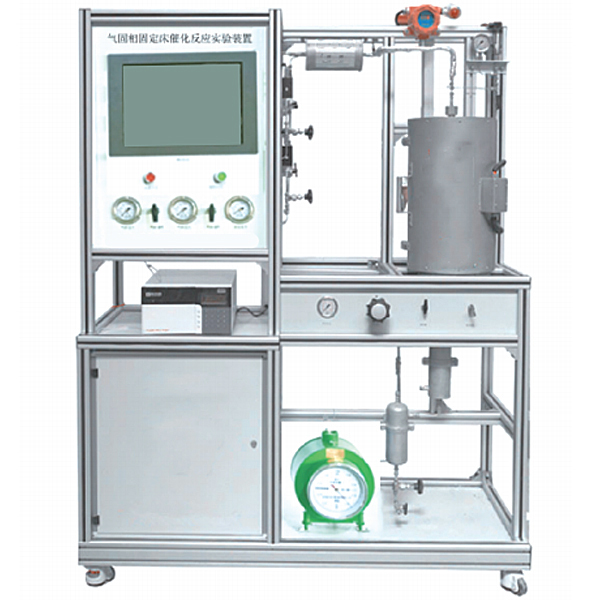

气固相固定床催化反应实验装置

气固相固定床催化反应实验装置,维修电工考核实验台

装置功能：
1、用来固定床教学和工序技艺数值的测量。
2、科学研究催化剂评选及寿命试验。
3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。
4、全触摸含有概括化控制，高平稳数值传输，硬件加密。
主要配备装备装备：
固定床反应器、预热器、加热炉、混合器、冷凝器、气液分离器、重量（kg）（kg）流量计、湿式气体流量计、蠕动泵、压力表、温度（℃）（℃）（℃）传感器、中央处置整理器、触摸屏、高品质铝制型材框体构造。
公用设施：
水：装置需冷却水，自带和自来水管相连的连连连接口。
电：电压（V）（V）（V）AC380V，功率（W）（W）（W）4.0KW，标准三相四线制。每个实验室需配备装备装备1～2个接地点（安全地及信号地）。
技术功能数值：
1、小型管式固定床反应器：φ20×550mm，316L不锈钢材料；热电偶套管，φ3mm，内插Φ1mm热电偶；催化剂装填量：5-30ml；最高使用压力，0.2MPa.
2、反应器加热炉：ф280×550mm，开启式，加热功率（W）（W）（W）(三段加热)各1KW，加热形式：碳化硅炉管+金属内衬。内层为保温层，外层为网孔防护层。最高使用温度（℃）（℃）（℃），900℃。
3、预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度（℃）（℃）（℃）：室温-400℃，使用压力，常压。
4、2 路气体管路，气体重量（kg）（kg）流量控制器控制气体流量，流量规格：200ml/min，N2标定，准确度：±1%F.S。
5、加料罐:体积1000ml，材料：石英玻璃，数量1个。
6、液体混合器：50 ml，材料：316L不锈钢，数量1个。





气固相固定床催化反应实验装置,维修电工考核实验台

一、基础简介

设备由铁板制作的考核平台、网孔板设备和电源装置等含有概括。按照教学和实验的需要，选用不一样的元件、器件和部位件，可实行不一样课程模型块，不一样项目的实验。使用完毕的元件、器件和部位件，从设备上拆下，集中保管，损坏和丢失少。设备配备装备装备装备漏电保护、过载和电子线路保护，保障人身安全和设备使用安全。

二、设备技术功能数值参考规格

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木储物储物储物柜构造；

3.电源：

1)写入：三相AC 380V ±10% 50HZ 三相五线 ；

2)固定交流ACACAC输出：三相五线  380V 接插式1组、220V接插式1组、220V插头座式1组，380V插头座式1组

4.保护：熔断器作短路保护，断路器设定有过载保护，漏电开关设定有漏电保护功能，漏电保护动作电流（A）（A）（A）≤30mA，带电源指示。

三、设备构造功能

设备由实验屏（内置电源）、实验桌（含键盘）、储物储物储物储物柜三大部分含有概括。钢制表面经高温喷塑处置整理，美观大方而而而且有效起到防锈绝缘的作用；电源箱的布置依次为电源保护装置、电源指示装置、电源输出；

实验桌左侧装配备装备装备有角度可以调动的嵌入式的考核平台1张，全部元件均应用端子引出，学生接线只需在端子上实行接线，可以有效的保护元件，转接端子应用接插两用端子排，便利与元件和实验电源屏的连接，右侧装备有网孔板一块，角度可调嵌入式装配；实验桌下部装备有至少4个导向轮，便利设备位移；储物储物储物储物柜应用标准构造和抽屉式，用来放置工量具以及实验图纸文档实验指导书。电脑经过可调动电脑支撑架装配于电源屏的上方。

教师教学设计系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子线路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子线路图等功能，可经过工量具箱可选用万用表实行检验测量试验，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子线路。本系统经过电机星三角启动控制电子线路故障的设定，并经过种种排查，让学生理解电机星三角启动控制电子线路的作业原理及电子线路构造。

三用表拟真系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACACAC电压（V）（V）（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）（V）（V）测量（通电流（A）（A）（A）表档时灯光亮）、直线DC电流（A）（A）（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量界限错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACACAC电压（V）（V）（V）档，直线DC电压（V）（V）（V）档，电阻档，电流（A）（A）（A）档，电阻调0，并而而而且可放大显露数值，可清楚观看所测数值大小。学生可以经过本系统学习掌控把握掌控把握掌控把握多用表的正确使用方法。虚拟多用表功能数值：交流ACACAC电压（V）（V）（V）测量界限档位分：10、50、250、1000；直线DC电压（V）（V）（V）档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流（A）（A）（A）表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检验测量试验功能：垂直角度±15°距离1-30cm；三极管测量孔。
