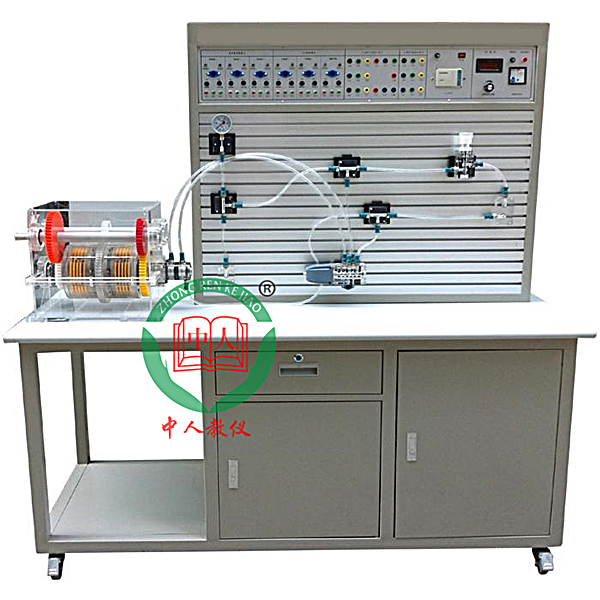

透明液压PLC控制与湿式离合器变速箱实训台

透明液压plc控制与湿式离合器变速箱实验台,PLC技能作业

透明液压plc控制与湿式离合器变速箱综合实验台主要特别点
1、主要应用实验桌、实验台、湿式离合器变速箱、液压元件和电器控制器件、可编程控制器（PLC）等器件含有概括。
2、实验桌、实验台为钢制双层亚光密纹喷塑构造，实验桌抽屉内放置液压元件等。
3、配备装备装备装备常用液压元件：每个液压元件均配备装备装备有装配底层基板，可便利、随意地将液压元件安放在铝制型材实操实操操作面板上（实操实操操作面板带“T”沟槽形式的铝制型材构造）。油路搭接应用半开闭式快换接头，拆接便利，不漏油。
4、实验元件均为透明有机材料制成，便利理解掌控把握常用液压元件的构造，功能及用途、实验组装线路快捷、便利。
5、实验电气控制单元应用先进的PLC控制，也可以应用单独的继电器控制单元实行电气控制。
主要功能
1、真实演示湿式离合器变速箱摩擦片分离、集合、换挡、变速动作；
2、理解湿式离合器液压系统含有概括及作业原理，各内部构造及作业过程；
3、实行湿式离合器变速箱液压系统拆卸装配和集合、电气控制系统线路实验；
4、透明液压湿式离合器变速箱液压系统换向线路拟真系统：
真实演示湿式离合器变速箱摩擦片分离、集合、换挡、变速动作；理解湿式离合器液压系统含有概括及作业原理，各内部构造及作业过程。
主要技术功能数值
1、电源：AC220V允差±l0%，50Hz；
2、直线DC电源写入AC220V输出DC24V/3A
3、装置容量（KV）（KV）（KV）：≤1kVA；
4、作业环境温度（℃）（℃）（℃）：－5℃～40℃；
5、作业湿度：≤90%(40℃时)；
6、实验装置外观尺寸：1600mm×750mm×1750mm
7、湿式离合器变速箱外观尺寸：530mm×320mm×350mm




透明液压PLC控制与湿式离合器变速箱实验台,PLC技能作业

一、设备基础简介：

该设备是依据国家人力资源与社会保障部《技工院校工学集合课程教学改革试点作业方案》设计，围绕经经经典型作业任务（即FMS）确定课程目标，选用课程内容，制定专业教学计划，按照国家职业标准中相关内容，将机电工学集合中有关“电气控制技术”、“可编程序设计师”经过作业任务的实验有机集合在一起，完成将经经经典型作业任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模型块化教学的新理念，遵循教学规律，运用情景化教学的先进手段，将复杂的知识点简便化，深奥的课程课程课程理论点明晰化，贴近实际的企业作业内容与流程，将实验车间与企业、实验老师与企业职员、实验内容与作业任务真正融合为一，达到工学集合教学目的。

plc技能作业岛是具备多项PLC技能的实验任务的集合体，将触摸屏、变频器、传感器技术、气动元件等多种技术实行集合运用；PLC技能作业岛的桌体应用三边弧形，适合六人三组实行团队协作实验；PLC技能作业岛以能力培养为目标，设计有“基础任务模型的编程调动测量试验”、“自动化装调子任务系统的装配调动测量试验”、“三相异步电机启动控制”、“触摸屏画面制作与组态”、“物料送拣任务模型的编程调动测量试验”、“智能存储任务模型的编程调动测量试验”等经经经典型作业任务。

每个经经经典型作业任务中全部有其核心内容，在基础任务模型上，主要针对PLC入对的基础编程实验；在自动化装调子任务中，可以实行任务组装与调动测量试验，实验学生的动手能力；三相异步电机任务控制符合对电工的基础实验内容，也可以经过PLC控制；物料送拣任务的编程调动测量试验深入对PLC、传感器、变频器等多种元件的综合运用；智能存储任务模型是经过对伺服电机、步进电机、PLC模仿量的学习掌控把握掌控把握掌控把握，掌控把握伺服、步进原理及PLC的高级应用技术；--该系统涵盖了维修电工的初级、中级、高级及部分技师实验内容，充分体现一体化技能的重要性，利于培养学生的开拓创新的思维模式。

二、技术功能数值：

作业电源： 三相四线  AC380V±5%  50Hz

安全保护： 漏电保护（动作电流（A）（A）（A）≤30mA），过流保护，熔断器保护

规格限定功率（W）（W）（W）： 2KW

环境温度（℃）（℃）（℃）： -10℃～40℃

相对湿度： ≤85%

作业台尺寸：2500mm（直径）×775mm（高）；

虚拟多用表功能数值：交流ACACAC电压（V）（V）（V）测量界限档位分：10、50、250、1000；直线DC电压（V）（V）（V）档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流（A）（A）（A）表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检验测量试验功能：垂直角度±15°距离1-30cm；三极管测量孔

三、设备构造：

技能作业岛由三边弧形作业台、六边形实验控制屏及经经经典型作业任务含有概括，能同时容纳6名学生在设备上实行实操。

三边弧形作业台：桌体应用1.5mm厚的优质鞍钢盒装铁板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。作业台分三边弧形六工位设计，每工位设定有存储储物储物储物柜，可放置电脑主机。桌面为三边弧形构造，应用25mm厚的实芯理化板，外表面贴防火烧烧烧板，经数控设备铣削加工成型，桌边倒圆弧处置整理。作业台直径为2500mm，高度按人体工程学要求设计，为755mm。
