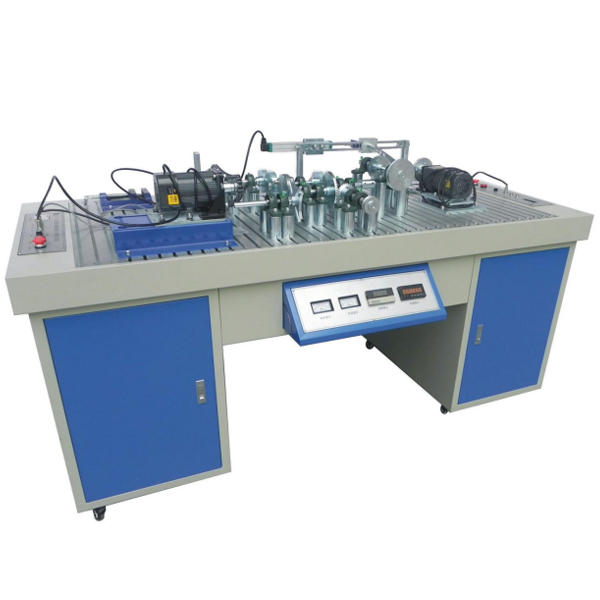

机械系统创新搭接及运动实验台

该实验台的功能主要是为学生提供了手动拼接组装复杂机械系统的实验平台，让学生设计并拼接组装可完成不一样动作要求的复杂机械系统。同时实验台在主要构件上设计了装配传感器的位置，并配备装备装备装备了检验测量试验系统和数值处置整理系统，学生可经过动作功能数值改变弯弯弯曲线，理解不一样复杂机械系统中的动作构件的动作规律和动作学特性。

二、实验功能要求：

1、它将单一的机械零件，经过实体实操，达到机械传动中各种传动效果，使学生将所学的课程课程课程理论在实践中得到运用。

2、掌控把握实际装配中的零件加工精确度对装配的影响，理解平行度、直线度、同轴度、定向、定位、跳动等各种形位公差的概念和作用。

3、掌控把握作业中各种工卡量具的使用。

4、经过对机械传动的装配，充分理解装配误差对机械传动作业过程所产生的各种损坏和振动噪声等。

5、要求在主要构件上设计装配传感器的位置，并配备装备装备装备了检验测量试验系统和数值处置整理系统，经过实验理解直动机构位移、速度、加快速度度；摆动机构摆动角位移、角速度、角加快速度度及回转轴转动速度、回转不匀率等动作功能数值的测量方法。经过动作功能数值改变弯弯弯曲线，理解不一样复杂机械系统中的动作构件的动作规律和动作学特性。

6、经过对所装配的各种传动机构测量试验、解析，--装配误差对测量试验精确度的影响，能及时对照课程课程课程理论与实验测量试验的效果，解析找出其存在的问题。

三、实验台构造含有概括要求：

（1）实验台分为左、右二个实验实实操业区，分别由二台电机传动。可同时由二组学生在该实验台上实行实验实操。左边实验实实操业区主要可完成机械传动创新搭接及传动特性测量试验实验；而右边实验实实操业区主要完成机构动作创新搭接及机构动作特性测量试验实验。

机械系统创新搭接及动作实验台,传感器实验装置

一、检验测量试验与变换(传感器)技术实验仪： 19种传感器（）、带微机连连连接口

二、检验测量试验与变换(传感器)技术实验仪技术功能数值参考规格：

（一）显露仪表要求：

1、实验箱提供四组直线DC稳压电源：±5V、±15V；1.2~12V可调，设定有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流（A）（A）（A）0.5A。

3、差动放大器：通频带0-10KHz，可接成同相、反相、差动构造，增益为1-150 倍的直线DC放大器。

4、数字式电压（V）（V）（V）表：三位半显露，测量界限±2V、±20V，写入阻抗100KΩ，精确度1%。

5、数字式频率/转动速度表：由四只数码管，2只发光管含有概括，写入阻抗100KΩ，精确度1%。频率测量界限1-9999 Hz，转动速度测量界限1-9999Pem。

（二）三源部分：

1、加热源：6V、12V交流ACACAC电源加热，温度（℃）（℃）（℃）控制界限0~100℃。

2、转动源：0-12V直线DC电源驱动，转动速度可调界限0~2400转/分转。

3、振动源：振动频率1-30Hz，共振频率12Hz左右。

（三）数值收集卡及处置整理系统：

数值收集作业12位AD变换、RS232连连连接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选用，即可单次采样亦能连续采样。提供的处置整理系统有良好的计算机数值数值数值界面，可以实行实验项目选用与编辑、数值收集、特性弯弯弯曲线的解析、比较、文件存取、打印等。

（四）主要技术功能数值：

1、 写入电源：AC220V±5% 50±1Hz

2、 规格限定电流（A）（A）（A）：≤5A

3、 直线DC电源：±5V ±15V

4、 稳压系数：±1%

5、 电压（V）（V）（V）纹波：≤10mV

6、 非线性误差：≤5%

7、 测量精确度：≤1%

8、 功 耗：100VA
