工业型液压传动实验台

工业型液压传动实验台,单片机创新实验研发实验台

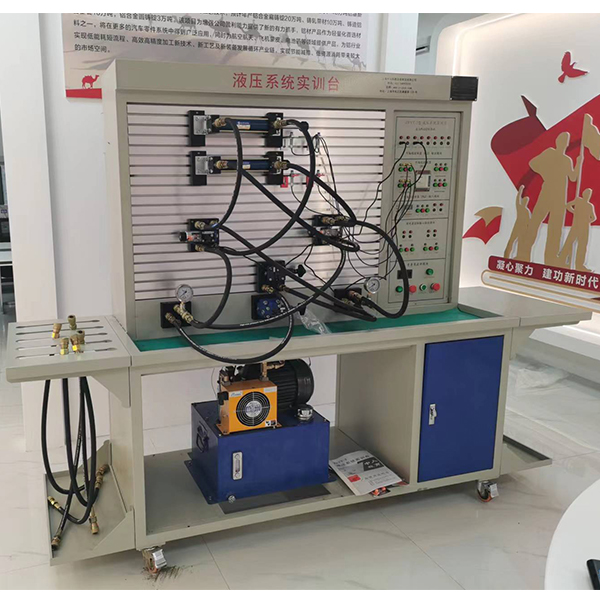

工业型液压气动综合实验台（液压部分）是按照现代教学特别点和最新的液压传动课程教学大纲要求设计的实验台。它应用先进的力士乐技术的液压元件和独特的模型块化，含有概括了插接便利的系统集合，适用高等院校、中等专业学校及职业技工学校的学生实行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提升和加强了学生的创新设计能力的目的。
一、主要特别点:
1.系统全部应用标准的工业液压元件，使用安全可靠，贴近工业化。
2.快速可靠的连接方法，特殊的密封连连连接口，保证实验组装便利快捷，拆接不漏油，清洁干净。
3.精确的测量仪表器具，便利的测量方法，使用简便，测量精确可靠。
4.应用可编控制器（plc）与微机通讯，完成电气自动化控制、可在线编程监控及故障检验测量试验。
①常用液压元件的功能测量试验
1.液压泵的特性测量试验
2.溢流阀的特性测量试验（静态测量试验）
3.节流调动速度阀的特性测量试验
②液压传动基础线路实验：
1.溢流阀调压线路
2.简便压力调定线路
3.溢流阀缓冲线路
4.二级压力线路
5.双向压力调动线路
6.多个溢流阀的调压线路




工业型液压传动实验台,单片机创新实验研发实验台

一、系统构造

实验研发系统集实验桌、综合实验平台等于一体，综合实验平台应用含有概括一体化设计，也可以经过总线插头座拓展一些新的实验。

二、系统功能

是国内首款将工业组态系统应用来单片机控制系统中，直观形象地展示实际自动控制工业场景。平台主要用来单片机基础应用技术和综合应用技术，含有有单片机原理、各类控制技术、各种数值通信技术、系统设计技术。向用户提供众多外围器件和设备连连连接口，可使用户快速掌控把握单片机原理及其实用连连连接口技术，充分理解和掌控把握当今单片机领域流行的各种外设器件应用。同时学习掌控把握掌控把握掌控把握工业组态系统的编程和控制技术（总线控制和位控制），把学生培养成为优秀的应用型人才，以适应不断创新的社会需求。

三、主要技术功能数值参考规格

3.1实验桌：

3.1.1电源

电源写入：二相三线，交流ACACAC220V±10%，50HZ

电源输出：二相三线交流ACACAC220V±10%/50HZ输出，用来电脑和测量仪表器具的供电。

3.1.2装置容量（KV）（KV）（KV）：≦1KVA

3.1.3外型尺寸：参考值1500×700×1300

3.1.4作业环境：温度（℃）（℃）（℃）-10°C～+40°C,相对湿度85%（25C）

3.1.5安全保护：接地保护，漏电保护（动作电流（A）（A）（A）＜30mA），过载保护

3.1.6实验桌体：实验桌为铁和铝制台架构造，绝缘实操实操操作面板，桌面为防火烧烧烧、防水浸浸浸、耐磨损损损高密度板，构造坚固，造型美观大方。台体下部设定有电脑主机储物储物储物柜、键盘架，另设定有一个储物储物储物储物柜，用来放置备品备件、工量具及图纸文档实验指导书等。

四、详细硬件技术功能数值

4.1实验屏

4.1.1单色流水灯模型块：8个高亮绿色贴片0805封装LED灯

4.1.2双色流水灯模型块：6个高亮直插LED灯，红黄绿三种颜色

4.1.3双色LED灯模型块：红绿双色直插LED灯

4.1.48位数码管模型块：2个四位一体共阳极数码管，2个74HC595驱动芯片。

4.1.51位数码管模型块：1个8段数码管，共阳极，0.56英寸

4.1.6红绿双色点阵模型块：3个74HC595驱动芯片，一个红绿双色点阵显露屏。

4.1.7LCD1602液晶屏模型块：标准LCD1602液晶屏连连连接口，1个带背光的LCD1602液晶屏。

4.1.88个单独按键：8个贴片单独按键，带上拉电阻
