一、 产品概述
本装置是根据当前真实电梯门机构的安调和维保需求而开发的一种电梯门机构实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

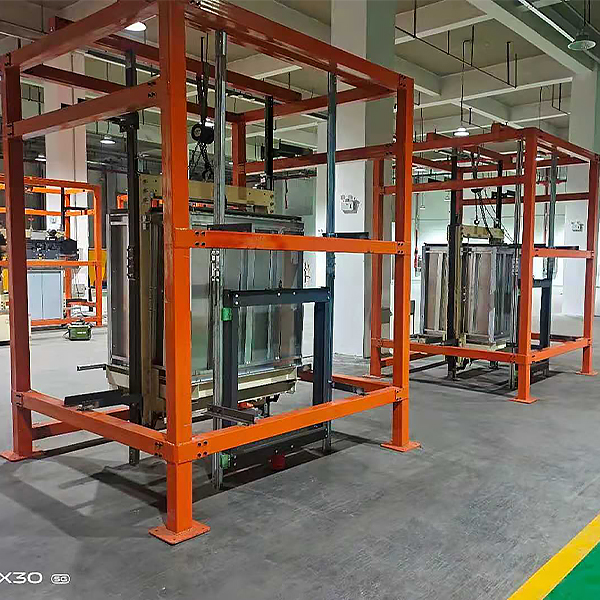

本装置采用真实的电梯层门、层门地坎、层门机构、轿厢架、轿厢门、轿厢门地坎、轿厢门机构等器件，学生借助电梯门机构安装图在模拟井道及楼层中对这些器件进行安装与测量，使其符合规范要求，并通过轿厢架的上下运动模拟轿厢在井道中的运行，当平层时，门机构能够带动轿厢门与层门开闭，轿厢离开后，层门紧闭。另外，能够使学生直观地看到门机构的全部器件及整个机械动作过程，更有效地帮助学生掌握其工作原理。
二、 产品特点
1、 电梯门机构实训装置采用了钢结构电梯井道平台设计，整体外观简洁明了；
2、 遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式
3、 的设计；
4、 采用真实机构器件，使学生学到的与实际应用的一致；
5、 模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；
6、 采用了电动葫芦拖动轿厢架在导轨上的运动，使演示与调试更加方便。
三、 技术参数
1、 电源输入：单相三线 AC220V 50Hz；
2、 安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、 整机功耗：≤0.5KW；
4、 整机重量：≤600KG；
5、 外形尺寸：2240mm×1640mm×3000mm（长×宽×高）。
6、职业技能综合集成训练虚拟仿真系统
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）
2、组合体
A、组合体拼装：实验步骤分为实验任务（文字提示任务）—选择组合体模型（可选8种模型）—拼装组合体（根据选择的模型挑选工具库模型并拖拽组合）—剖切组合体（可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—选择侧面投影（进入答题界面，根据已知正面、水平投影图，在3项中选择正确的侧面投影图）
B、组合体读图：实验步骤分为实验任务（文字提示任务）—选择组合体剖视图（可选8种图）—构建组合体模型（根据选择的模型挑选工具库模型并拖拽组合）—剖切组合体（可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—选择左视图（进入答题界面，根据已知主视图、俯视图，在3项中选择正确的左视图）
3、装配体
A、机械传动机构：8种机构（蜗轮蜗杆、齿轮齿条、螺旋传动、平面外啮合齿轮、平面内啮合齿轮、空间直齿圆锥齿轮、带传动、链传动）任选，选好后工具栏中出现模型，自由拖拽将模型组合，组合完毕后可操作模型，每种机构都带有简介、视频演示、图样画法。答题界面共有6题，每题4个选项。
B、齿轮油泵：根据提示选择工具库模型逐步搭建模型，可选择简介、图样画法、动画原理（模型内部运动原理可视）进行学习。答题界面共有2题，每题4个选项。
C、机械机构搭建：2种机构（2自由度机械手臂、3自由度机械手臂），根据提示选择工具库模型逐步搭建模型，组合完毕后可操作模型，每种机构都带有简介、视频演示。答题界面（须2种模型都搭建完毕才能进入）共有2题，每题4个选项。
四、 配置清单
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
井道框架 |
1 |
台 |
钢构 |
|
2 |
导轨与轿厢架机构 |
1 |
套 |
|
|
3 |
电动葫芦 |
1 |
台 |
|
|
4 |
层门扇 |
1 |
套 |
|
|
5 |
门框 |
1 |
套 |
左右立柱与门楣等 |
|
6 |
层门机构 |
1 |
套 |
|
|
7 |
层门地坎 |
1 |
条 |
|
|
8 |
层门地坎支架 |
2 |
个 |
|
|
9 |
护脚板 |
1 |
块 |
|
|
10 |
轿厢门扇 |
1 |
套 |
|
|
11 |
轿厢门机构 |
1 |
套 |
横杠、斜拉杆、门刀、变频器及电机等 |
|
12 |
轿厢门地坎 |
1 |
条 |
|
|
13 |
安装配件 |
2 |
套 |
备用1套 |
|
14 |
安装与测量工具 |
1 |
套 |
水平尺与卷尺等 |
|
15 |
随机资料 |
1 |
份 |
实训指导书与相关图纸等 |
五、 实训项目
1、 导轨支架与导轨的安装与调整
2、 电梯层门地坎的安装与调整；
3、 电梯轿厢门地坎的安装与调整；
4、 电梯层门门框的安装与调整；
5、 电梯层门上坎的安装与调整；
6、 电梯层门门扇的安装与调整；
7、 电梯门机构的安装与调整；
8、 电梯轿门的安装与调整；
9、 门刀的安装与调试；
10、电梯层门地坎与轿厢门地坎尺寸的调整；
11、电梯门机参数的设置与调试；
12、电梯开关门的调试；
13、电梯门系统的保养。
常见问题：
1、如果我要购买电梯门机构安装与调试实训装置,电梯门机构拆装实训平台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的电梯门机构安装与调试实训装置,电梯门机构拆装实训平台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开电梯门机构安装与调试实训装置,电梯门机构拆装实训平台的发票，您需要提供开票资料。
3、你们的电梯门机构安装与调试实训装置,电梯门机构拆装实训平台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
