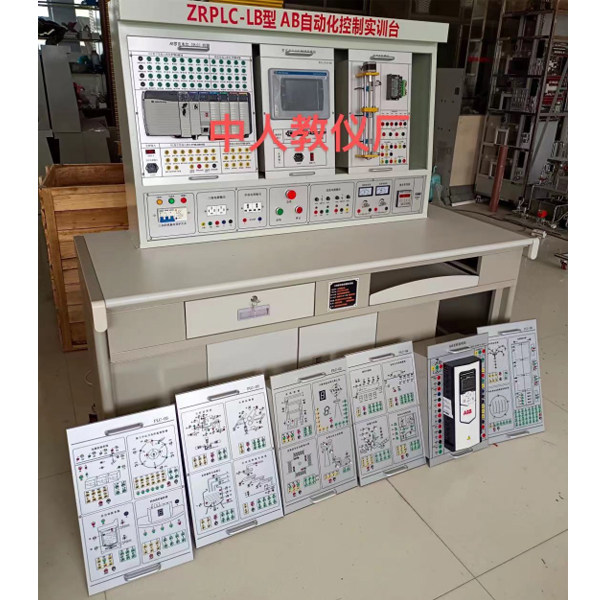

AB自动化控制实验装置

plc可编程控制器实验装置集可编程逻辑控制器、编程系统、拟真实验教学系统、实验模型块、实验实物、电气实验网孔板、电气元件模型块等于一体。在装置上，可直观地实行plc的基础指令实验，多个PLC实际应用的模仿及实物控制实验。装置配备装备装备装备的主机应用应用广泛的AB5000系列可编程控制器，配套AB系列C网通信编程电缆、三相鼠笼异步电机，并提供实验所需的+24V/1A、+5V/1A直线DC电源。

2.技术功能

1) 写入电源：三相四线（或三相五线）～380V±10% 50Hz；

2) 作业环境：温度（℃）（℃）（℃）-10～+40 相对湿度＜85%(25)；

3) 装置容量（KV）（KV）（KV）：＜500VA；

4) 重 量：＜110Kg；

5) 外观尺寸：1680mm× 750mm×1600mm；

6) 安全保护：设定有漏电压（V）（V）（V）、漏电流（A）（A）（A）、过载保护装置。

3.实验装置的基础配备装备装备及功能

1) 配备装备装备AB5000系列PLC主机，数字量I/O（32路数字量写入、16路数字量输出）、模仿量I/O (4路模仿量写入、4路模仿量输出）、C网通信连连连接口、以太网通讯连连连接口、C网通信编程电缆。

2) 实验控制屏（钢制双层亚光密纹喷塑构造）：挂放实验模型块，内置滑槽，模型块在实验屏上可随意移位；

3) 实验桌：钢木构造，桌面为防火烧烧烧耐磨损损损材料制作，设定有放置工量具抽屉、键盘托、显露器搁板；

4) 网孔板：构造巧妙，实验时电气元件固定在网孔板上，省时省力，灵活快捷；


AB自动化控制实验装置,洗衣机维修实验台

一、设备基础简介：

波轮式洗衣机维修技能实验考核装置是按照《中华人民共国教育行业标准——电子技术应用专业仪表器具设备配备装备装备装备标准》，依照中华人民共和国劳动和社会保障部发布的《家用电子设备维修工职业技能实验和鉴定设备技术规范》，按照职业教育的教学和实验要求而研制的。适合高职院校、职业校的应用电子技术、电子电器应用与维修、机电等专业课程的实验教学。

波轮式洗衣机维修技能实验考核装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中机电类维修实操，初级、中级技术鉴定考核。

二、系统特别点

1、配套性：本实验装置应用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制应用微处置整理器含有概括电子线路，对象为机械实体构造，并能够便利准确测量试验到内部电压（V）（V）（V）、电流（A）（A）（A）等功能数值，各实验部位件之间连接专用实验连接线配套齐全，配套部位件的功能、规格等均密切集合实验的需要能适用各类学校的相应课程的实验教学目标，深入理解机器的作业原理。

2、实用性：本装置设定有实验考核功能，按照技能鉴定要求，教师可以很便利的设定隐蔽故障，学生能够更多的接触到经经经典型的洗衣机故障，实行排故实验，提升学生的排故能力，完成学生对认识、装配、调动测量试验、维修等多种技能的实验；并能实行考核及记录误排次数，对学生实行更公正的评定。

3、综合性：实验内容丰富，作业原理清晰明确，使学生能够尽可能多的接触和掌控把握波轮式洗衣机作业方法，提升学生的综合能力和应变能力。

三、技术功能：

1、写入电源：一相三线制   220VAC±10%  50Hz

2、作业环境：温度（℃）（℃）（℃）-10℃～+40℃  相对温度（℃）（℃）（℃）≤85%  海拔≤4000m

3、漏电保护：漏电动作电流（A）（A）（A）不大于30mA 动作时间不大于0.1秒
