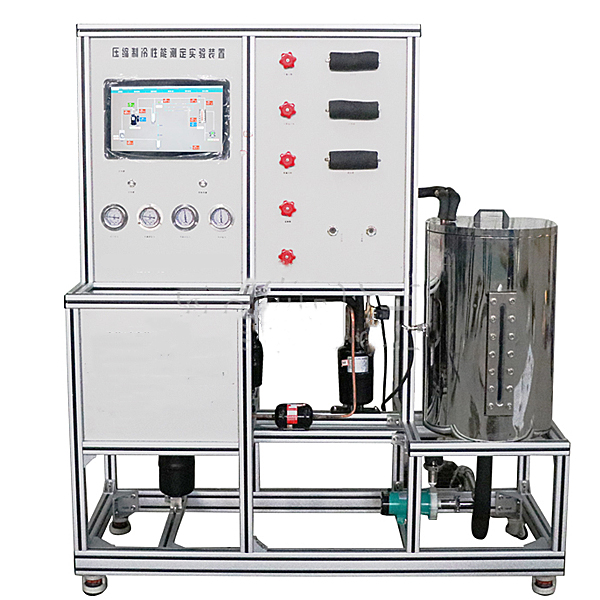

注：图片为数据采集型
产品特点：
1、安全保护：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护。
2、采用1匹制冷机组，冷凝器和蒸发器均为水换热器，系统结构紧凑、布局合理，造型美观大方。
3、本装置适用于高等院校制冷专业相关课程的教学实验，它不但能开设制冷压缩机性能参数的测定实验，而且还能进行制冷循环基本原理的演示实验。
装置功能：
1、标准工况下的制冷量、制热量实验；
2、模拟产生各制冷系统参数变化对制冷性能和制热能效比的影响；
3、进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象；
研究压缩机在不同的冷却温度下制冷效率和制冷系数；
4、制冷压缩机制冷量的测试方法；
5、蒸发温度、冷凝温度与制冷量的关系；
6、制冷系统主要运行参数及其相互之间的影响。
主要配置：
全封闭制冷压缩机、冷凝器、节流阀、蒸发器、冷水泵、热水泵、涡轮流量计、水箱、电加热装置、温度传感器、高低压控制器、干燥过滤器、储液罐、功率表、压力表、铝合金框架、电控系统、触摸屏、软件等组成。
公用设施：
输入电源：单相三线 AC220V±10% 50Hz
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜2.5kVA
制冷剂：R22
制冷量：1.3kW
技术参数
1、制冷系统采用封闭式制冷压缩机，蒸发器和冷凝器均为水换热器。包含视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器。制冷工质采用R22。
2、测量参数：电压：0～250V，电流：4～5A，水流量40～400L/h，排气压力1.5Mpa，吸气压力 0.04～0.07Mpa.
3、冷、热水泵参数： 不锈钢水泵，流量: 30L/min ，扬程：15m，功率：260W。
4、涡轮流量计：量程范围0-1.0m3/h，精度0.5级。分别测量冷凝器和蒸发器冷却水流量。
5、高低压力表：量程为-0.1～+1.5MPa和-0.1～+3.5MPa，分别实时测量制冷系统低压侧和高压侧压力的压力变化。
6、冷水箱: 不锈钢,容积：80L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。
7、热水箱 :不锈钢,容积：60L，加热功率2.0KW（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。
8、管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接。
9、阀门：采用304不锈钢阀。
9、温度测量：采用PT100铂电阻作传感器，测量范围-50℃～150℃，分辨率0.1℃，精度0.5%，。共测10组温度参数，分别为压缩机吸气温度、压缩机排气温度、冷凝器进口温度、冷凝器出口温度、节流前温度、蒸发器出口温度、冷却水进口温度、冷却水出口温度、载冷剂进口温度、载冷剂出口温度。
10、高低压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
11、电器：接触器、开关、漏电保护空气开关。
12、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。
13、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。
14、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
15、采用15寸一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存2G，功能：中央处理器数据显示控制。
16、功率表：测量压缩机功率。通过键控、数显窗口实现智能控制，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询功率和功率因数的测试数据。
17、控制屏：采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
18、外形尺寸：1600×600×1700mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
19、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套。
20、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的工作原理，三维动画演示，三维模型半透明化，可以见内部气体。配备练习模块（内置3道选择题，选择正确与错误均有提示）
4、设计布置：设有6道选择题，每题均有计分，提交后显示正确答案与得分
C、逃生演练：采用趣味游戏的形式进行教学，在限定的时间内逃出着火房间，选择失误将直接进入分数界面。
常见问题：
1、如果我要购买制冷压缩机性能测定实验装置,压缩机实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的制冷压缩机性能测定实验装置,压缩机实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开制冷压缩机性能测定实验装置,压缩机实训台的发票，您需要提供开票资料。
3、你们的制冷压缩机性能测定实验装置,压缩机实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
