模电、数电实验室成套设备
模电、数电实验室成套设备,模电数电实训台元件盒盒体透明，直观性好，加强学生对线路和元器件的感性认识。咨询热线13122891392 ...
订购热线：021-66581511
中人教仪厂是专业生产模电、数电实验室成套设备，模电数电实训台及配件的厂家,生产的模电、数电实验室成套设备，模电数电实训台品质过硬，中人品牌在国内已经拥有几百所院校客户。
本文关键词：模电、数电实验室成套设备
ZRGJ-740A模电、数电实验室成套设备
实验项目
（一）模拟电子电路部分|
1．常用电子仪器的使用 2．晶体二极管的特性与检测 3．晶体三极管的输入、输出特性 4．晶体管共射极单管放大器 5．射极耦合触发器 6．RC耦合两级放大器 7．负反馈对放大器性能的影响 8．场效应管放大器 9．差动放大电路 10．运算放大器指标测试 11．集成运算放大器的基本应用（多种模拟运算电路） 12．RC正弦波振荡器------集成运算放大器非线性应用一 13．方波发生器------集成运算放大器非线性应用二 14．三角波和方波发生器----集成运算放大器非线性应用三 15．LC正弦波振荡器 16．变压器耦合推换功率放大器 17．OTL功率放大 |
18．集成功率放大器。 19．电压---频率转换电路。 20．单相半波、全波、桥式整流电路。 21．串联型晶体管直流稳压电源（设计性实验） 22．集成直流稳压电源。 23．单结晶管特性。 24．单结晶体管触发电路。 25．晶闸管间单测试。 26．晶闸管可控整流电路（综合性实验） 27．函数信号发生器的组装与调试（综合性实验） 28．万用表的设计与调试（综合性实验） 29．电子门铃电路------趣味性应用实验一 30．电子报警电路------趣味性应用实验二 31．光控简易灯自动开关电路------趣味性应用实验三 32．电子催眠器------趣味性应用实验四 33．温控电路------趣味性应用实验五 ……自由设计 |
1．TTL集成逻辑门的参数测试
2．CMOS集成逻辑门的参数测试
3．TTL集电极开路门与三态输出的应用
4．与门、或门、异或门逻辑电路测试
5．半加器、全加器电路实验
6．RS、D、JK触发器及JK与D触发器的转换电路
7．计算器
8．MSI移位寄存器及其应用
9．译码器及变换方式
10．数据选择器及逻辑设计
11．用集成与非门构成单稳态触发器和RC环形多谐振荡器
12．利用门电路构成编码器、分配器、选择器
13．组合电路的设计之一
14．组合电路设计之二------显示电路
15．同步时序电路的设计
16．计算机时序电路的设计
17．集成定时器测试及应用
18．D/A、A/D转换器
19．电子秒表------大型综合实验。
20．二极管与门、或门电路
21．三极管"非门"电路
22．三极管"与非门"电路
23．三极管"或非门"电路
24．异步十进制加法计数器
25．异步十进制减法计数器
26．智力竞赛抢答装置
实验台构成与性能
1、电源及参数1.1输入电源：交流220V单相三线电源，输入时指示灯亮。
1.2电源输出：有嵌入式保险盒和单相漏电开关二级保护功能。
A组：0.5KVA单相调压器，输出电压0—240V，有数字表指示。
B组：低压交流3，6，9，12，15，18，24V电源，最大输出电流1.5A。
C组：低压直流稳压电源，±5V，±12V。
D组：双路恒流稳压电源，二路电压均为0-30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流1.5A，具预设式限流保护功能，每路输出有0.5级数字电流表，电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
E组：万能电源插座：为国内外各种仪器提供工作电源。
1.3、七段译码器：3组七段译码器及对应译码显示数码管。
1.4、音频功率放大器：输入音频电压不低于10mv，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
1.5、数显外测交流直流电压表：三位半数字显示，精度0.5级，测量范围：0—99.9v。
1.6、智能型直流数字电流表：精度0.5级，采用ICL公司高性能AD转换器配以高速MPU单元设计而成通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，20mA、200mA、2000mA三档，测量范围：0-2000mA。具有数据存储与查询、超量程报警、指示功能。
1.7单次脉冲：每次可输出一对正负脉冲。
1.8、函数信号发生器：
1.8.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
1.8.2频率范围：由0.1Hz到2MHz，分七个频率档级。
1.8.3正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.8.4方波响应：前沿/后沿≤100nS(开路)。
1.8.5最大输出幅度(开路)：f＜1MHz幅度≤15Vp-p1M＜f≤2MHz幅度≤11Vp-p。
1.8.6直流偏置（开路）：±10V。
1.8.7输出阻抗Z：Z0＝50Ω±5Ω.
1.8.8占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。
1.8.9压控振荡（VCF）：加外加直流电压0－±5V变化时，对应的频率变化大于100：1。
1.8.10输出衰减：20 dB 40 dB 60dB。
1.10频率计数器：
1.10.1测频范围：1Hz-100MHz，数显。
1.10.2闸门时间：0.01S、0.1S、1S、10S。
1.10.3输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。

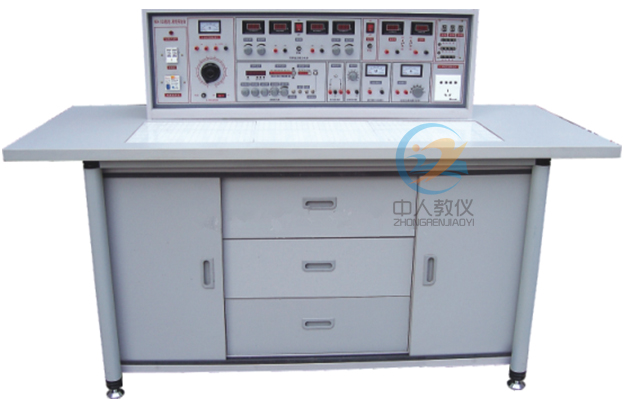

2、模电数电实训台实验操作桌：由双面饰面板制成，不变形、不裉色，尺寸：160×70×80cm。铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜用于储存元器件。
整套设备构成与配备（以二十四座为例）
1、实验操作桌12张，一桌二座。操作桌桌面中央设置通用电路插板（尺寸：35×90cm），根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖与盒体之间采用压卡式结构、维修拆装、更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板和桌面（如需要在桌上放置仪器、焊接等）。实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。2、实验台：共12台，每张学生实验操作桌上配置1台。
3、示教控制台：由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的工作电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
4、器材配备：26只指针式1.5级直流电流表、13只MF500万用表、13只数字万用表、25套电烙铁和烙铁架、13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、集成电路、变压器、条形磁铁、逻辑电平开关、逻辑电平显示、91只集成座等元件单元盒（元件己装在单元盒内），25张学生凳，1个双门立柜。
5、用户自备器材：双踪示波器（型号不限），晶体管毫伏表，滑线变阻器。
实验台配置清单（每台）
| 元 件 名 称 | 型号 | 数量 | 备注 |
| 电阻 | 4Ω | 1 | 2W |
| 电阻 | 5.1Ω | 1 | 2W |
| 电阻 | 8Ω | 1 | 2W |
| 电阻 | 10Ω | 1 | 2W |
| 电阻 | 16Ω | 1 | 2W |
| 电阻 | 20Ω | 1 | 2W |
| 电阻 | 30Ω | 1 | 2W |
| 电阻 | 51Ω | 2 | 2W |
| 电阻 | 100Ω | 1 | 1/8W |
| 电阻 | 120Ω | 1 | 1/8W |
| 电阻 | 150Ω | 1 | 1/8W |
| 电阻 | 200Ω | 4 | 1/8W |
| 电阻 | 240Ω | 1 | 1/8W |
| 电阻 | 270Ω | 1 | 1/8W |
| 电阻 | 300Ω | 2 | 1/8W |
| 电阻 | 330Ω | 1 | 1/8W |
| 电阻 | 470Ω | 1 | 1/8W |
| 电阻 | 510Ω | 2 | 1/8W |
| 电阻 | 620Ω | 1 | 1/8W |
| 电阻 | 650Ω | 1 | 1/8W |
| 电阻 | 680Ω | 4 | 1/8W |
| 电阻 | 820Ω | 2 | 1/8W |
| 电阻 | 1K | 2 | 1/8W |
| 电阻 | 1.5K | 2 | 1/8W |
| 电阻 | 2K | 2 | 1/8W |
| 电阻 | 2.4K | 2 | 1/8W |
| 电阻 | 2.7K | 1 | 1/8W |
| 电阻 | 3K | 2 | 1/8W |
| 电阻 | 3.3K | 1 | 1/8W |
| 电阻 | 4.3K | 1 | 1/8W |
| 电阻 | 4.7K | 2 | 1/8W |
| 电阻 | 5.1K | 2 | 1/8W |
| 电阻 | 5.6K | 1 | 1/8W |
| 电阻 | 6.8K | 2 | 1/8W |
| 电阻 | 9.1K | 1 | 1/8W |
| 电阻 | 10K | 5 | 1/8W |
| 电阻 | 13K | 2 | 1/8W |
| 电阻 | 15K | 1 | 1/8W |
| 电阻 | 20K | 2 | 1/8W |
| 电阻 | 24K | 1 | 1/8W |
| 电阻 | 36K | 1 | 1/8W |
| 电阻 | 39K | 1 | 1/8W |
| 电阻 | 51K | 1 | 1/8W |
| 电阻 | 68K | 1 | 1/8W |
| 电阻 | 100K | 2 | 1/8W |
| 电阻 | 130K | 1 | 1/8W |
| 电阻 | 150K | 1 | 1/8W |
| 电阻 | 300K | 1 | 1/8W |
| 电阻 | 1M | 1 | 1/8W |
| 热敏电阻 | 1K | 1 | 1/8W |
| 电 位 器 | 470Ω | 1 | 1/2W |
| 电 位 器 | 1K | 2 | 1/2W |
| 电 位 器 | 4.7K | 1 | 1/2W |
| 电 位 器 | 10K | 1 | 1/2W |
| 电 位 器 | 47K | 1 | 1/2W |
| 电 位 器 | 100K | 1 | 1/2W |
| 电 位 器 | 470K | 2 | 1/2W |
| 电 位 器 | 1M | 1 | 1/2W |
| 电解电容 | 0.1uF | 1 | 25V |
| 电解电容 | 10uF | 3 | 25V |
| 电解电容 | 33uF | 1 | 25V |
| 电解电容 | 47uF | 2 | 25V |
| 电解电容 | 100uF | 3 | 50V |
| 电解电容 | 220uF | 1 | 63V |
| 电解电容 | 470uF | 1 | 63V |
| 瓷片电容 | 300P | 1 | 63V |
| 瓷片电容 | 390P | 2 | 63V |
| 瓷片电容 | 1000P | 2 | 63V |
| 瓷片电容 | 1500P | 1 | 63V |
| 瓷片电容 | 4700P | 1 | 63V |
| 瓷片电容 | 6800P | 2 | 63V |
| 瓷片电容 | 0.01uF | 2 | 63V |
| 瓷片电容 | 0.1uF | 1 | 63V |
| 瓷片电容 | 0.47uF | 1 | 63V |
| 瓷片电容 | 1uF | 1 | 250V |
| 瓷片电容 | 2uF | 1 | 250V |
| 音频输入变压器 | 1 | ||
| 音频输出变压器 | 1 | ||
| 变压器 | 220V/24+6+6 | 1 | |
| LC变压器 | 1 | ||
| 二 极 管 | 4007 | 4 | |
| 二 极 管 | 2AP9 | 1 | |
| 发 光 二 极 管 | 4 | ||
| 光 敏 二 极 管 | 2Cu | 1 | |
| 稳 压 二 极 管 | 2CW54 | 2 | |
| 稳 压 二 极 管 | 2CW76 | 1 | |
| 场 效 应 管 | 3DJ6 | 1 | |
| 单 结 管 | BT33 | 1 | |
| 晶 闸 管 | KP1 | 1 | |
| 三 极 管 | 3DG6 | 2 | |
| 三 极 管 | 3DG12 | 2 | |
| 三 极 管 | 3AX31 | 1 | |
| 三 极 管 |
3DA1 |
1 | |
| 三 端 稳 压 | 7805 | 1 | |
| 指示灯(信号灯) | 6V/0.1A | 1 | |
| 指示灯(信号灯) | 12V/0.2A | 1 | |
| 开关 | 3 | ||
| 喇叭 | 8Ω/0.2W | 1 | |
| 继 电 器 | 6V | 1 | |
| 音乐集成 | 4V | 1 | |
| 电平开关与逻辑电平指示 | 2 | ||
| 电表 | 1mA/160Ω | 1 | 44型 |
| 电表 | ±100uA | 1 | 44型 |
| 集 成 座 | 14脚 | 4 | |
| 集 成 座 | 16脚 | 2 | |
| 集 成 座 | 20脚 | 1 | |
| 集 成 座 | 28脚 | 1 | |
| 集 成 运 放 | uA741 | 2 | |
| 定 时 器 | NE555 | 1 | |
| 功率放大器 | LA4101 | 1 | |
| 数模转换器 | DAC0832 | 1 | |
| 模数转换器 | ADC0809 | 1 | |
| TTL与非门 | 74LS00 | 1 | |
| TTL集电极开路与非门 | 74LS03 | 1 | |
| TTL非门 | 74LS04 | 1 | |
| TTL与门 | 74LS08 | 1 | |
| TTL三输入与门 | 74LS11 | 2 | |
| TTL四输入与非门 | 74LS20 | 2 | |
| TTL或门 | 74LS32 | 1 | |
| TTL触发器 | 74LS74 | 2 | |
| TTL异或门 | 74LS86 | 1 | |
| JK触发器 | 74LS112 | 2 | |
| 缓 冲 器 | 74LS125 | 1 | |
| 译 码 器 | 74LS138 | 2 | |
| 数据选择器 | 74LS153 | 1 | |
| 计 数 器 | 74LS160 | 2 | |
| D触发器 | 74LS175 | 1 | |
| 加减计数器 | 74LS192 | 2 | |
| 移位寄存器 | 74LS194 | 1 | |
| 计 数 器 | 74LS196 | 3 | |
| CMOS与非门 | CD4011 | 1 | |
| 工具 | |||
| 万 用 表 | MF47 | 1 | |
| 数字万用表 | DT890B+ | 1 | |
| 尖 嘴 钳 | 1 | ||
| 电 烙 铁 | 2 | ||
| 烙 铁 架 | 2 | ||
| 螺 丝 刀 | 3 | ||
| 剥 线 钳 | 1 | ||
| 连 接 线 | 25根 | ||
| 其他 | |||
| 实验台 | 1台 | ||
| 实验桌 | 1张 | ||
| 凳子 | 2张 | ||
| 防腐皮 | 1块 | ||
| 双门立柜 | 1个 | 全套1个 | |
产品特点
适用范围
适用高等院校及要求较高的中专、技校、职业学校、科研单位，可完成数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验。是现有实验室更新换代或新建扩建实验室的理想产品。本文链接：http://www.zhongrenkj.comhttp://www.zhongrenkj.com/smd/840.html
