现代制冷与空调系统实训考核装置
ZRJYD-02H现代制冷与空调系统实训考核装置，制冷制热实验设备采用模块化设计，电气控制与制冷系统独立分开属于现代制冷与空调系统技能实训装置,空调安装调试考核装置系列。 ...
订购热线：021-66581511
中人教仪厂是专业生产现代制冷与空调系统实训考核装置，制冷制热实验设备及配件的厂家,生产的现代制冷与空调系统实训考核装置，制冷制热实验设备品质过硬，中人品牌在国内已经拥有几百所院校客户。
本文关键词：现代制冷与空调系统实训考核装置
一、ZRJYD-02H现代制冷与空调系统实训考核装置,制冷制热实验设备教学功能
项目实训内容
1、制冷工专用工具的使用2、气焊焊枪的使用与焊接能力
3、空调制冷系统管路的组装能力
4、空调制冷系统的保压、检漏与制冷剂加充能力
5、空调控制电路的电气连接与调试能力
6、空调控制电路电气故障考核、故障分析与故障排除能力
7、电冰箱制冷系统管路的组装能力
8、电冰箱制冷系统的保压、检漏与制冷剂加充能力
9、东芝GR-204E直冷电子式电冰箱控制电路的电气连接与调试能力
10、东芝GR-204E直冷电子式控制电路电气故障考核、故障分析与故障排除能力
11、BCD-173GH智能温控电冰箱控制电路的电气连接与调试能力
12、BCD-173GH智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力
13、电冰箱制冷系统的故障判断与维修能力
14、学生的团队协调组织能力
15、电气识图和电气设计能力
【1-冷冻室蒸发器（铝复合板式蒸发器）2-手阀3-毛细管4-冷藏室蒸发器（盘管式蒸发器）5-毛细管6-二位三通电磁阀7-干燥过滤器8-视液镜9-冷凝器出口10-钢丝式冷凝器11-高压排气管12-高压铡压力表13-活塞式压缩机14-工艺加液口15-低压侧压力真空表16-低压回气管】
（图1，电冰箱智能温控制冷系统流程图）
故障考核部分，控制电路实训故障包括：
空调电气控制电路部分设置故障：
1.稳压管IC损坏故障现象：空调遥控开机无反应，无法工作，电源电路稳压管7812无+12V电压输出。
2.稳压管IC7805损坏
故障现象：空调遥控开机无反应，无法工作，电源电路稳压管7805无+5V电压输出。
3.室内温度传感器断路故障现象：空调遥控开机有反应，室内机工作正常，室外机不工作。温度检测电路故障。
4.压缩机主继电器RLY1触点断路故障现象：室内机工作正常，室外风机工作正常，但压缩机不工作。RLY1继电器故障。
5.室外风机继电器RLY3触点断路
故障现象：室内机工作正常，室外风机不工作，压缩机工作正常。RLY3继电器故障
6.四通阀继电器RLY4触点断路故障现象：制冷模式工作正常，无法进行制热。RLY4继电器故障。
7.室内风机高速档继电器RLY7触点断路故障现象：制冷、制热均工作正常，但室内风机高速档无法工作。RLY7继电器故障。
8.集成IC3第13脚无输出故障现象：制冷、制热均工作正常，但室内风机中速档无法工作。室内风机驱动电路故障。
9,压缩机R端妇故障，无电源，保护电路动作
10.室内电机电容损坏，风机不转
11遥控电路不工作，
12传感器短路故障，压缩机不工作
13管道传感器短路故障，压缩机不工作
14.四通阀断电，不制热
15.步进电机故障，不摆风
16.模拟电位器开路，空调不制冷
204E电冰箱控制电路部分设置故障：
1．蒸发传感器断路：故障现象：压缩机无法工作，其它工作正常2.除霜传感器断路故障现象：压缩机工作正常，将切换开关打至电位器，调节除霜传感器模拟调节至除霜位置仍无法进行除霜。
3.二极管D801断路：故障现象：压缩机无法工作，其它工作正常
4.三极管Q811坏故障现象：压缩机无法工作，其它工作正常
5.三极管Q812坏故障现象：压缩机工作正常，将6.电阻R812坏故障现象：制冷压缩机和除霜都无法工作
7.继电器RY01坏故障现象：压缩机工作正常，流槽加热管和除霜加热管都不工作
8.继电器RY02坏故障现象：流槽加热管和除霜加热管都工作正常，但压缩机不工作。
9.主板无供电，整机不工作
10.除霜继电器损坏。化霜电路不工作
11.化霜继电器短路，冰箱制冷效果差
12.快速制冷电磁阀不工作
13.模拟冷藏电位器损坏，压缩机不工作
14模拟化霜电位器损坏，压缩机不工作
15.门灯故障，开门不亮
智能电冰箱控制电路部分设置故障
1．整流+12V无输出故障现象：整机无法工作，显示屏无显示。2．IN7805稳压管坏、+5V无输出故障现象：整机无法工作，显示屏无显示。
3．冷藏室传感器断路故障现象：压缩机无法工作
4．三极管BG1坏故障现象：压缩机无法工作，显示屏上冷冻室温度显示
5．三极管BG2坏故障现象：压缩机无法工作
6．继电器HY触点不良故障现象：冷藏室温度达到除霜温度时除霜加热器不工作。
7．继电器YK触点不良，故障现象：压缩机无法工作
8.传感器短路
9.模拟冷藏电位器损坏，压缩机不工作
10。快速冷冻损坏

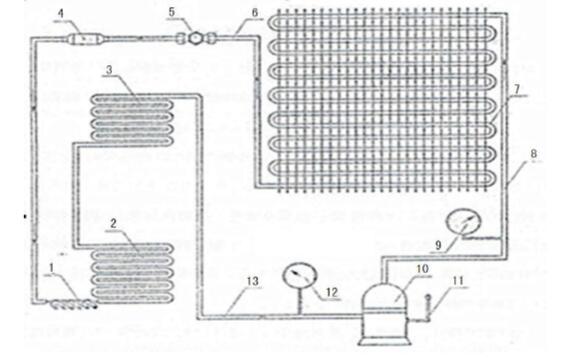

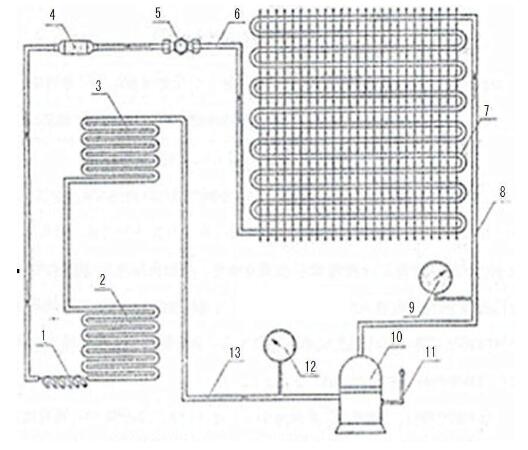

【1-毛细管 2-冷冻室蒸发器（铝复合板式蒸发器） 3-冷藏室蒸发器（盘管式蒸发器） 4-干燥过滤器 5-视液镜 6-冷凝器出口 7-钢丝式冷凝器 8-高压排气管 9-高压铡压力表 10-压缩机 11-工艺加液口 12-低压侧压力真空表 13-低压回气管】
（图2， 电冰箱电子温控制冷系统流程图）
二、现代制冷与空调系统实训考核装置,制冷制热实验设备特点
1.现代制冷与空调系统实训考核装置,制冷制热实验设备集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。2.现代制冷与空调系统实训考核装置,制冷制热实验设备采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，测测端子以及各路的输出连接端子，可供学生进行独立接线、测试、远行等操作。
3.实训平台直观展示了空调和冰箱的系统结构、工作原理。可清楚的看到制冷系统结构及主要部件的实物，系统还配置有电压表、电流表、压力表、信号指示灯等，使整个空调系统、冰箱系统的实时工作状态一目了然。
4.制冷实验设备是根据分体式空调器控制电路、电冰箱电子式控制电路作为实训考核对象，能使学生熟练掌握空调器控制电路、电冰箱电子式控制电路基本原理及维修技术，考核板上印有分体式空调器电气、电冰箱电子式控制电路图并加以检测点，学生通过考核板上的电路图了解其原理，并通过电脑设置故障，用仪表在检测点上进行检测查找故障位置，并排除故障，从而提高学生的排除故障能力。
5.使用现代制冷与空调系统实训考核装置,制冷制热实验设备能学到分体式式空调器控制电路、电冰箱电子式控制电路的相关知识。空热泵分体空调部分据有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。电冰箱部分分有冷藏箱、冷冻箱。工作模式有标准模式、节能模式、速冻模式三种工作模式。
6.现代制冷与空调系统实训考核装置,制冷制热实验设备解决了传统该类设备上只能看只能模无法进行动手组装的缺欠，还解决了无法在设备上进行铜管焊接的难题，能使学生在该装置上能够反复进行系统组装与焊接训练。整体采用开放式和拆装式结构设计，创新的采用了铜管固定装置对每个活动接头进行固定，有效的保证了管路因反复拆装所造成的损坏，同时也减少了工作噪音。
7.在实训台方面进行了全新设计不仅采用铝型材拼装成桌面而且桌面下面增加了接水底盘，铝型材桌面不仅干净美观，更重要的是焊接铜管时不会变形，接水底盘的设计解决了运行中冷凝器和系统管道产生的冷凝水，使水及冷冻油顺利流到接水桶中，保持设备清洁。
8.设备配套教学资源：主要包含制冷技术基本知识、制冷剂、载冷剂和润滑剂、蒸气压缩式制冷循环、制冷压缩机类型及结构原理、空调器的制冷系统、空调器的电气控制系统、家用电冰箱制冷及控制、家用制冷系统的延伸、中央空调系统等。软件讲解直观，使老师易教学生易学。可通过外接硬件设备登陆系统界面，可点击系统界面内的模块进行教学。系统内包含了包含了冰箱、变频空调、冷柜、中央空调、冷水机等制冷设备的故障代码资料，变频定频原理，毛细管的长度计算和毛细管堵塞的解决方法，蒸发器的速算方法和自制，冰箱冰柜盘管计算方法，制冷剂的资料和代换，制冷剂充入量的几种测量方法，制冷剂详细讲解（不少于20种制冷剂），空调收氟排空加氟方法，冰箱加氟方法，冰堵原因及维修，VRV空调原理，冰箱冰柜管路图，冷凝器机组维修方法，冰箱空调的内部分析和检修，电磁阀工作原理和检修方法等等资源及教学程序。
三、现代制冷与空调系统实训考核装置,制冷制热实验设备组成
1、现代制冷与空调系统实训考核装置,制冷制热实验设备采用铝型材台架加实训模块结构，装置采用一体化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。底部安装有四个带刹车的脚轮，可以方便的移动和固定。设备配置空调制冷系统管路1套、直冷电冰箱制冷系统管路1套、安全插端子排，压力表（1.5MPa）2只（3.5MPa）2只等。2、电源模块
包括漏电短路器，电压表（0～250V）1只，电流表（0～5A）1只、1只、电源插座，安全连线等。
3、分体空调控制线路模块
包括空调控制板，，遥控接收板，故障设置板，IO通信板，空调遥控器，电位器等及指示灯等。
4、直冷电冰箱控制线路模块
包括控制板，故障设置板，IO通信板，电位器等及指示灯等。
5、智能电冰箱控制线路模块
包括智能冰箱控制板，数字显示操作屏，电位器，指示灯等。
6、热泵型家用空调系统
包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等
7、直冷式电冰箱系统
包括冰箱型压缩机、PTC启动器、碟形过电流过温升保护器、钢丝冷凝器、压力表、模拟电冰箱箱体视液镜、节流装置等

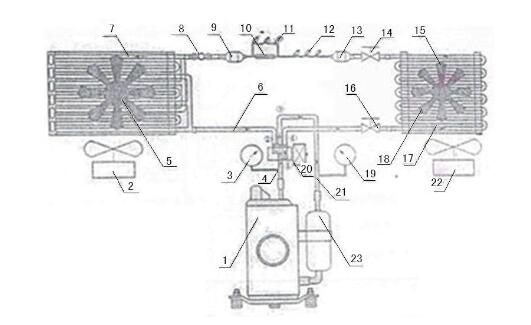

【1-压缩机 2-室外换热器风机 3-高压侧压力真空表 4-高压排气管 5-室外换热器 6-室外换热器进口 7-室外换热器出口8-视液镜9-过滤器10-单向阀11-毛细管12-毛细管 13-过滤器2 14-空调阀1 15-室内换热器进口 16-空调阀 17-室内换热器出口 18-室内换热器 19-低压侧压力真空表 20-电磁四通阀21-压缩机回气口22-室内换热器风机23-压缩机气液分离器】
（图3，空调系统的结构组成及制冷工况系统流程图）
四、现代制冷与空调系统实训考核装置,制冷制热实验设备配置
| 序号 | 设备名称 | 单位 | 数量 | 备注 |
| 1 | 可移动式台架 | 个 | 1 | 铝合金实训台，空调制冷系统管路1 套、直冷电冰箱制冷系统管路1 套、安全插端子排，压力表（1.8MPa）2 只（3.8 MPa）2 只等 |
| 2 | 电源及仪表模块 | 块 | 1 | 包括漏电短路器，电压表（0～250V）2 只，（0～5A）1 只、电源插座，安全连线等。 |
| 3 | 分体空调电气控制考核模块 | 块 | 1 | 包括空调控制板，，遥控接收板，故障设置板，IO 通信板，空调遥控器，电位器等及指示灯等。 |
| 4 | 电冰箱GR-204E 电子温控电气控制考核模块 | 块 | 1 | 包括东芝GR-204E 电子式控制板，故障设置板，考核IO 通信板，模拟电位器及工作指示灯等。 |
| 5 | BCD-173GH电冰箱智能温控电气考核模块 | 块 | 1 |
智能冰箱控制板，数字显示操作屏，电位器，指示灯。等 |
| 6 | 热泵型家用分体空调系统 | 套 | 1 | 包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等 |
| 7 | 直冷式电冰箱系统 | 套 | 1 | 包括冰箱型压缩机、PTC 启动器、碟形过电流过温升保护器、钢丝冷凝器、压力表、模拟电冰箱箱体视液镜、节流装置等 |
| 9 | 考核软件 | 套 | 1 | 电脑界面据，任意选择单个或多个故障进行设置，自动统计分数，据有打印功能。 |
五、现代制冷与空调系统实训考核装置,制冷制热实验设备技术指标
1、输入电源：单相三线AC220V±10%50Hz2、工作环境：温度-10℃～-40℃相对湿度≤85%（25℃）
3、设备容量：≤1.5KVA
4、制冷剂：空调部分R22冰箱部分R22或R600a
5、外形尺寸（大约）1500mm×800mm×1250mm
6、防触电保护类型I类
7、安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8、环保等级材料选用符合国家相关环保标
六、现代制冷与空调系统实训考核装置,制冷制热实验设备的智能考试系统基本功能：
1、计算机可以监控1-126台家用电器智能考核台2、已设置60多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配触摸屏智能答题器，学生可以通过答题器与都师进行数据交换
