电力系统综合自动化实验台
【工业级实操型】电力系统综合自动化实验台,电力自动化实验室设备单回路不对称稳态短路运行状态下实验；咨询热线13122891392 ...
订购热线：021-66581511
中人教仪厂是专业生产电力系统综合自动化实验台，电力自动化实验室设备及配件的厂家,生产的电力系统综合自动化实验台，电力自动化实验室设备品质过硬，中人品牌在国内已经拥有几百所院校客户。
本文关键词：电力系统综合自动化实验台

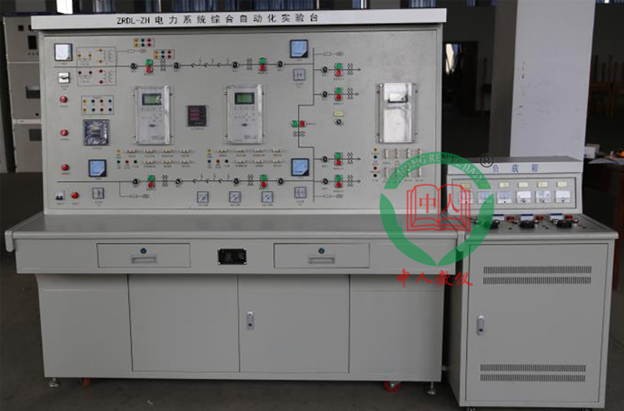

ZRDL-ZH电力系统综合自动化实验台,电力自动化实验室设备
模拟发电机测控屏
1、基本参数1) 型号：
2) 供电电源：三相五线供电380V，
3) 功率：1KW；
4) 单面实训柜尺寸：2200mm*800mm*800mm（高*宽*深，热镀锌板喷塑）
5) 防护等级：IP3X
环境条件
环境温度
工作：－10℃～+50℃
贮存：－25℃～ ＋60℃ 在极限值下不施加激励量，设备不出现不可逆变化，温度恢复后装置应能正常工作；
相对湿度：<85%HR，无凝露
大气压力：86~106kＰa
海拔高度：<4000m
其它条件：设备周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
发电机调速
环境条件
环境温度
工作：－10℃～+50℃
贮存：－25℃～ ＋60℃ 在极限值下不施加激励量，设备不出现不可逆变化，温度恢复后装置应能正常工作；
相对湿度：<85%HR，无凝露
大气压力：86~106kＰa
海拔高度：<4000m
其它条件：设备周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
技术参数
1、采样频率：1次/周波；脉冲输出：1次/周波
2、自动调压范围：20%~130%
3、手动调压范围：10%~120%
4、零起升压：超调量≦10%~15%，调节时间3s~5s
5、调压精度≦0.01
6、调压频率整定范围：±10﹪内均匀无级差调整
7、电压响应时间：上升≦0.08s，下降≦0.15s
8、频率特性：在频率变化±1%时，电压变化小于±0.05%
9、采样系统线性度：偏差≯0.1%
10 ，RS485 MOBUS RTU远程通信。
模拟发电机励磁系统及负阻器屏
环境温度工作：－10℃～+50℃
贮存：－25℃～ ＋60℃ 在极限值下不施加激励量，设备不出现不可逆变化，温度恢复后装置应能正常工作；
相对湿度：<85%HR，无凝露
大气压力：86~106kＰa
海拔高度：<4000m
其它条件：设备周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
主要功能
1、恒电压、恒励流、恒无功功率、恒功率因数调节及恒控制角调节方式。
2、过励反时限限制及保护
3、强励反时限限制及保护
4、欠励反时限限制及保护
5、V/HZ限制及保护
6、过压/过流保护输出
7、过速保护输出
8、PT熔丝断保护
9、脉冲回读及检测
10、开机可设定自动跟踪系统电压
11、逆变灭磁
12、实时曲线图显示测量数据
13、事件记录
主要技术指标
1、移相触发范围：三相半控桥为0～160度；三相全控桥为0～135度；
2、自动调压范围：20％～130％ ；手动调压范围；20％～120％。
3、零起升压：超调量<15%，调节时间3～5秒，振荡次数＜3～5次。
4、10%阶跃响应：超调量小于5%，振荡次数1次，调节时间小于3秒
5、调压精度：0.1%
6、调差率整定范围±10%内均匀无级差调整。
7、电压响应时间：上升＜0.08秒，下降＜0.15秒。
8、频率特性：在频率变化±1%，电压变化值小于±0.05%。
9、采样系统线性度：偏差≯0.1%
10、强励顶值倍数：1.8倍
微机准同期控制器
环境温度工作：－10℃～+50℃
贮存：－25℃～ ＋60℃ 在极限值下不施加激励量，设备不出现不可逆变化，温度恢复后装置应能正常工作；
相对湿度：<85%HR，无凝露
大气压力：86~106kＰa
海拔高度：<4000m
其它条件：设备周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
技术指标
（1）工作电源：
85V~265VDC或AC，功耗10W。
（2）输入信号
1）取同期点两侧PT的同名线电压，100V或100/√3V
2）并列机组断路器常开辅助接点一对
（3）输出信号：
输出信号有：加速、减速、升压、降压、故障、合闸所有输出信号均为继电器空接点方式输出。
接点容量：30A 250VAC/30VDC装置的输出点不接负荷应可靠动作10次。
通信接口：RS485，支持MODBUS规约。
（4）参数整定范围：
1）导前时间：50~300ms，连续可调
2）允许频差：±0.5HZ，连续可调
3）允许电压差：±10%，连续可调
4）波特率：9600bit
（5）合闸相位误差：在频差≤0.3HZ时，合闸相角差≤1度
（6）频率判断误差：±0.01HZ
（7）电压判断误差：±0.2%
（8）工作环境温湿度：~10℃~50℃
（9）环境相对湿度：<85%
（10）周围无腐蚀性气体（11）绝缘强度：
弱电回路对地：工频500V、1分钟；
强电回路对地：工频1750V、1分钟；
强弱电回路之间：工频1000V、1分钟。
模拟发电机机组
基本参数(1) 型号：；
(2) 供电电源：三相五线进线AC380V±10%，
(3) 频率：50Hz；
(4) 功率：3KVA；
(5) 动力电流：6.4A
(6) 控制电源：AC220V
(7) 防护等级：IP45
(8) 实验台尺寸：1200mm*600mm*600mm（长*宽*高，）；
(9) 实验台重量：175kg
环境条件
环境温度
工作：－10℃～+50℃
贮存：－25℃～ ＋60℃ 在极限值下不施加激励量，设备不出现不可逆变化，温度恢复后装置应能正常工作；
相对湿度：<85%HR，无凝露
大气压力：86~106kＰa
海拔高度：<4000m
其它条件：设备周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
实验内容
（1） 发电机启动和调整实验；（2） 运行方式实验；
（3） 负荷调整实验；
（4） 手动准同期并列实验；
（5） 半自动准同期并列实验；
（6） 全自动准同期并列实验；
（7） 偏离准同期并列条件合闸实验；
（8） 整定不同恒定越前时间合闸实验；
（9） 各种信号波形观测；
（10） 不同a（控制角）的励磁电压波形观测实验；
（11） 同步发电机起励实验；
（12） 控制方式及其相互切换实验；
（13） 逆变灭磁和跳灭磁开关灭磁实验；
（14） 伏赫限制实验；
（15） 同步发电机强励实验；
（16） 欠励限制实验；
（17） 调差特性实验；
（18） 过励限制实验；
（19） 单回路稳态对称运行实验；
（20） 双回路与单回路的稳态对称运行比较试验；
（21） 单回路稳态非全相运行试验；
（22） 单回路不对称稳态短路运行状态下实验；
（23） 励磁调节器对静态稳定性影响实验；
（24） 无调节励磁时，功率特性和功率极限的测定；
（25） 手动调节励磁时，功率特性和功率极限测定；
（26） 微机自并励时，功率特性和功率极限的测定；
（27） 微机它励时，功率特性和功率极限的测定；
（28） 单回路、双回路输送功率与功角关系实验；
（29） 短路类型对电力系统暂态稳定性的影响实验；
（30） 故障切除时间对暂态稳定的影响实验；
（31） 有无强励磁对暂态稳定性影响试验；
（32） 线路重合闸及其对系统暂态稳定性影响的实验；
（33） 同步发电机异步运行和再同步实验；
（34） 单机带负荷实验（选配）；
（35） 单机带负荷与单机无穷大系统时频率特性实验；
（36） 模拟发电机故障实验；
（37） 发电机外部故障实验；
