数字式继电器及保护综合实验台

【工业级实操型】数字式继电器及保护综合实验台,继电保护实训装置电压继电器的过电压，欠电压特性试验，功率继电器功率方向特性试验，咨询热线13122891392 ...

订购热线：021-66581511

推荐产品

: 高级维修电工实验装置

: 单片机、EDA开发实验平台

: 机器人与智能视觉实验装置

: 透明液压PLC控制实训装置

产品详情

中人教仪厂是专业生产数字式继电器及保护综合实验台，继电保护实训装置及配件的厂家,生产的数字式继电器及保护综合实验台，继电保护实训装置品质过硬，中人品牌在国内已经拥有几百所院校客户。

本文关键词：数字式继电器及保护综合实验台

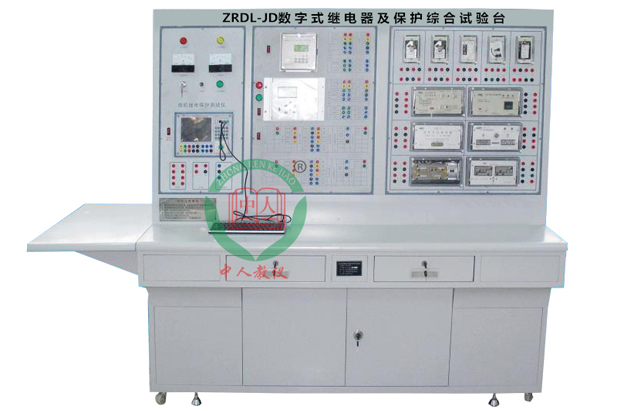

ZRDL-JD数字式继电器及保护综合实验台

1、基本参数

1) 继电保护实训装置型号：ZRDL-JD
2) 供电电源：三相五线供电380V，
3) 功率：不大于1KW；
4) 单面实训柜尺寸：2000mm*800mm*1600mm（长*宽*高，热镀锌板喷塑）
5) 防护等级：IP45
数字式继电器及保护综合实验台,继电保护实训装置

微机发电机保护系统

主要技术指标：
1、额定数据
额定电源电压: DC220V
额定交流电压：相电压100/√3V
额定交流电流：5A
额定频率：    50Hz
半周波： 100In
2、装置功耗
交流电压回路：  每相不大于1VA；
交流电流回路：  In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；
零序电流回路:   1A；
保护电源回路：  正常工作时,不大于12W；保护动作时,不大于15W。
发电机保护实验
* 发电机机比率制动式差动保护
* 励磁过流速断保护
* 励磁过流、过负荷保护
* 定子接地保护
* 零序（方向）过流定子接地保护
* 转子接地保护
* 失磁保护
* 逆功率保护
* 负序过流保护
* 对称过负荷保护
* 过电压保护
* 频率异常保护
* 复压（记忆）过流保护
* 低电压（调相失压）保护
* 非电量保护
* 控制回路断线

微机变压器保护装置

基本参数
额定交流电流 n I ：5 A 或 1 A；
额定交流电压Un：线电压 100 V，相电压 100/ √3 V；
额定频率： 50 Hz。
以太网通信口：2 个；
RS-485 通讯接口：2 个。。
微机保护采样及录波频率2400Hz，系统频率跟踪范围40Hz～60Hz。
差流速断：不大于20 ms(1.5倍整定值)；
比率差动：不大于30 ms(2倍整定值)。
变压器主保护
1）比率差动保护；
2）差流速断保护；
3）高压侧 TA 断线；
4）零序电压保护；
5）高压侧 TV 断线；
6）高压侧复合电压；
7）高压侧过流 I 段保护；
8）高压侧过流 II 段保护；
9）高压侧负序过流保护；
10）高压侧过负荷保护；
11）起动通风；
12）低压侧过流 I 段保护；
13）低压侧过流 II 段保护；
14）低压侧过流 III 段保护；
15）低压侧负序过流保护；
16）低压侧过负荷保护；
17）零序电流保护；
18）低压侧 TV 断线；
19）低压侧复合电压。

微机线路保护装置

主要技术指标：
1、额定数据
额定电源电压: DC220V
额定交流电压：相电压100/√3V
额定交流电流：5A
额定频率：50Hz
半周波：100In
实训项目
1.两段电流保护
2.三段电流电压方向保护
3.过流加速保护（前加速、后加速可选）
4.三段相间距离
5.三段接地距离
6.零序电流
7.三段零序电流
8.零流加速保护
9.三相一次重合闸
10.过负荷保护
11.低电压保护
12.TV断线检测
13.手合同期
14.低周减载
15.无故障快速复归
16.断路器失灵

常规继电器配置

技术指标
1.装置输入额定数据
a. 单相交流工作电压：220V；
b. 额定频率：50Hz～60Hz；
c. 电源电压：直流或交流， 220V或110V。

实验台主要元件配置

电流继电器
电压继电器
时间继电器
中间继电器
功率方向继电器
重合闸继电器
差动继电器
信号继电器
冲击继电器
微机继电保护装置
隔离变压器
模拟电力系统三相线路故障发生器

常规继电器特性试验项目

a 电流继电器特性试验
b 电压继电器的过电压，欠电压特性试验
c 功率继电器功率方向特性试验
d 重合闸继电器特性试验
e 差动继电器差动保护动作特性试验
f 信号继电器动作特性实验
g 冲击继电器动作特性实验
h 时间继电器动作特性试验
I 中间继电器动作特性试验
