热水供暖循环系统综合实训装置
热水供暖循环系统综合实训装置,供暖教学设备属于智能楼宇教学设备,楼宇自控实训平台、制热系列产品，是中人教仪厂为高校研发的，提高学生实操能力。 ...
中人教仪厂是专业生产热水供暖循环系统综合实训装置，供暖教学设备及配件的厂家,生产的热水供暖循环系统综合实训装置，供暖教学设备品质过硬，中人品牌在国内已经拥有几百所院校客户。
本文关键词：热水供暖循环系统综合实训装置

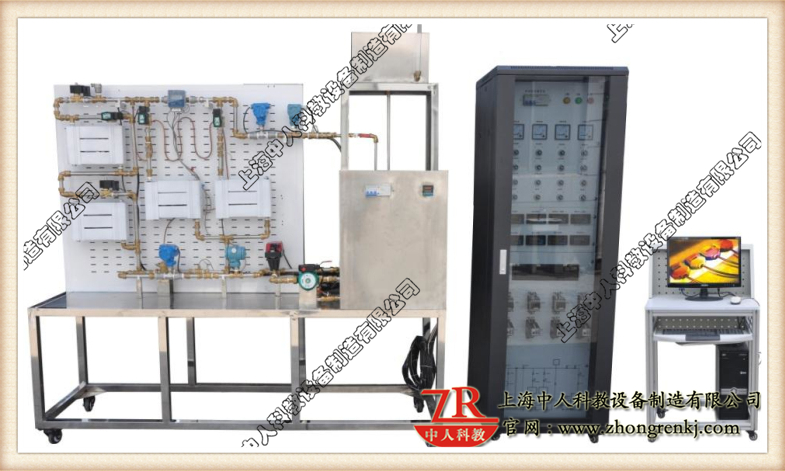

ZRLR-RSN热水供暖循环系统综合实训装置
一、实训内容
1.掌握热水供暖系统的形式、特点及管网与用户的连接方式
2.热水供暖系统的安装与调试
3.热水供暖用户热计量
4.热力工况调节
5.组态软件的应用
二、设备构成
1.实训台
热水供暖循环系统综合实训装置,供暖教学设备实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2.热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
热水供暖循环系统综合实训装置,供暖教学设备主要设备的技术参数如下：
(1)电热水锅炉
额定功率：9kW
供热面积：108m2
供热量：7740kcal/h
(2)膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
(3)小型热水泵
额定功率：95W
额定扬程：6m
额定流量：1.08m3/h
3.控制柜
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。
三、技术参数
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度 -10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜10kVA
4.设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准。
四、设备配置
| 序号 | 名 称 | 主要部件、器件及规格 |
| 1 | 电气控制柜 | 长×宽×高为600×600×1773m |
| 2 | 实训对象 | 长×宽×高为2200×700×2090mm |
| 3 | 循环水系统 | 小型离心式热水泵（额定功率：95W、额定扬程：6m、额定流量：1.08m3/h）、4套散热器（进出口管径：DN20）、1套自力式压差控制阀（安装方式：螺纹连接、公称压力：1.6MPa、介质温度：0～150℃、导压管长度：1.6m、导压管连接端尺寸：3/4管螺纹）、5个电磁阀（工作电压：AC220V）、2个电动球阀（工作电压：DC3.3V，进出口管径：DN15）、2个手动球阀、Y型三通过滤器（材质：黄铜）、不锈钢铝塑复合管及自动排气阀 |
| 4 | 电加热锅炉 | 电加热水器（外壳：不锈钢、工作电压：AC380V、功率：2.0KW、进出水口径：DN20、水温设置：40～95℃、） |
| 5 | 监控仪表 |
指针式交流电压表：量程0～450V； 指针式交流电流表：量程0～10A； 指针式交流电流表：量程0～0.5A。 压力变送器：量程0～100Pa、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制 涡轮流量变送器：量程0.4～1.2m3/h、工作电压：DC24V、输出信号：4～20mA、接线方式：二线制 无磁单流束电子式热量表： 测量温度范围：2～95℃、公称压力：1.6MPa |
| 6 | 光盘 | 力控组态软件、实验指导书、使用说明书等 |
| 7 | 型材电脑桌 | |
| 8 | 组态软件 | |
| 9 | 扳手 | 0-250mm |
| 10 | 螺丝刀 | 十字 |
| 11 | 内六角扳手 | 6mm |
| 12 | 产品使用说明书 | |
| 13 | 产品实验指书 | |
| 14 |
五、ZRLR-RSN热水供暖循环系统综合实训装置的产品概述
热水供暖循环系统综合实训装置,供暖教学设备以智能仪表为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。
