安防报警及监控系统实训装置(LON总线型)

中人教仪厂专业生产安防报警及监控系统实训装置(LON总线型)，我们生产的安防报警及监控系统实训装置(LON总线型)以高质量而闻名，并且都是经过技术人员长期钻研的成熟产品，如果教学设备出现问题我们都会在2小时内效应，如有必要，我们也将上门对安防报警及监控系统实训装置(LON总线型)进行维修。

一、ZRLY-AB安防报警及监控系统实训装置系统概述

安防报警及监控系统主要由防盗报警和闭路电视监控系统两部分组成。其中防盗报警系统作为技术安全防范的最重要措施之一，它广泛应用于仓库、银行、保险库、写字楼、住宅小区等工建与民建领域。闭路电视监控系统是根据建筑物安全技术防范管理的需要，对必须进行监控的场所、部位、通道等进行实时、有效的视频探测、视频监控、视频传输、显示和记录，并具有报警和图像复核功能。

“安防报警及监控系统实验装置”是依据目前建筑电气、楼宇智能化专业的实验内容精心设计的综合实验装置。该装置结合当前安防领域的先进技术和LONWORKS总线技术，配置多种类型摄像机(如一体化摄像机、彩色摄像机等)、硬盘录像机（视频采集卡）、主动或被动红外探测器等，不仅具有防盗报警的功能，而且还实现了闭路监控系统的图像捕捉、传输、控制、图像处理和显示全部内容，整个系统稳定可靠，安装简单易学，可为教学实验提供更多的研究内容。

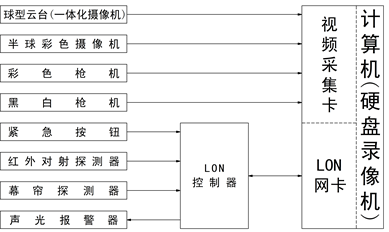

二、ZRLY-AB安防报警及监控系统实训装置结构框图

三、ZRLY-AB安防报警及监控系统实训装置技术参数

1.实验台工作电源：AC220V±10%  50Hz

2.工作环境：环境温度-20℃～+45℃  相对湿度＜85%

3.外形尺寸：1668mm×805mm×1484mm

4.安全保护：具有漏电自动保护装置

四、ZRLY-AB安防报警及监控系统实训装置系统特点

1.系统采用的LONWORKS现场总线，其技术先进，在工程上应用较多，具有较高的使用价值；

2.系统所采用的视频采集卡所采集的视频信号代表了当前监控系统的典型应用，可实现闭路电视监控系统的图像捕捉、图像传输、联动控制、图像处理、图像记录等功能；

3.先进监控设备：视频采集卡、监视器、多种类型的摄像机以及LON控制器等；

4.整个系统监控与防盗一体，因而具有较大的实用意义。

五、ZRLY-AB安防报警及监控系统实训装置基本配置

1. 控制屏（铁质双层亚光密纹喷塑结构）

交流电源：单相220V 50Hz，带有过流保护装置。

2. 实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，分别用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

3. 视频采集卡

可分别设置编码的帧格式(I、B、P帧序列)、图像质量和码率、视频信号的亮度、色度、对比度；并能支持运动检测，兼容PCI 2.2规范。视频压缩的标准：H.264，压缩比极高，图像质量好；视频输入：4路复合视频信号，支持制式：PAL、NTSC，多种分辨率。输出码率：32kbps～1000kbps(CIF)；70kbps～4500kbps(4CIF)。语音压缩标准：OggVorbis，4路语音线路输入，16kHz采样率。输出码率：16kbps，支持视频监控软件的开发，并提供VC++演示样例。

4. 一体化摄像机

电动变焦彩色摄像机，具有内置光学变焦 (Zoom Lens) 及电子变焦镜头 (Digital Lens)功能；480线以上的水平分辨率;最低照度0.02Lux；可设置区域背光补偿及适应多种光照条件的背光补偿；动态探测；48分贝优质信噪比（S/N）；屏幕显示菜单。三种可选白平衡控制方法：自动追踪白平衡/自动白平衡控制/手动(R/B增益控制) 。广播系统：PAL（Phase Alternating Line，逐行倒相制式）标准彩色系统。成像装置：1/4英寸IT Super HAD CCD。有效像素：752（H）×582（V）。供电电压：直流12V±10%。

5. LON控制器

采用LONWORKS现场总线技术与外界进行通讯，具有网络布线简单、易于维护等特点。它完成对开关量信号的采集，并且对开关量设备进行控制。具有5路开关量输入端口，可采集不同电平的开关量信号。并可通过软件将其配置成直接输入、延时输入、触发输入、计时、计数、测频率等模式。具有5路开关量输出端口，可提供无源常开和常闭触点， 且手动强制输出按钮及输出指示。控制器内部可集成多种软件功能模块，并提供基于PlugIn技术的标准配置程序，可对其方便地进行配置。通过配置，可使控制器内部各软件功能模块任意组合，相互作用，从而实现了各种逻辑运算与算术运算的功能。

六、ZRLY-AB安防报警及监控系统实训装置实训项目

1.设备及接线认识

2.镜头调试实验

3.系统设防撤防处理实验

4.硬盘录像操作

5.系统故障检测与处理实验

6.数字监控网络实验

请知悉：如安防报警及监控系统实训装置(LON总线型)涉及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其他品牌。如果您对安防报警及监控系统实训装置(LON总线型)比较满意，您可以致电咨询我们相关的实训室建设方案和相关产品推荐。厂家，在购买安防报警及监控系统实训装置(LON总线型)时，我们都赠送1年的免费质保期。
