现代制冷与空调系统技能实训装置

中人教仪厂专业生产现代制冷与空调系统技能实训装置，我们生产的现代制冷与空调系统技能实训装置以高质量而闻名，并且都是经过技术人员长期钻研的成熟产品，如果教学设备出现问题我们都会在2小时内效应，如有必要，我们也将上门对现代制冷与空调系统技能实训装置进行维修。

现代制冷与空调系统技能实训装置是一种制冷制热技术实训实验装置，融合了流体力学、传热学、电气控制和热力学等技术，现代制冷与空调系统技能实训装置采用了模块化的设计。

一、现代制冷与空调系统技能实训装置产品概述

本装置是专门为职业院校制冷类相关专业而研制的实训设备，根据制冷类行业中空调与冰箱维修技术的特点，针对空调和冰箱的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、系统调试、故障诊断与维修等综合职业能力。

本装置由空调系统模块、冰箱系统模块、电源及仪表模块、空调电气控制模块、冰箱电子温控电气控制模块、冰箱智能温控电气控制模块等组成，通过此设备进行项目训练，能检验学生的团队协作能力、计划组织能力、制冷系统的安装调试能力、电气控制电路维修能力、交流沟通能力、职业素养和安全意识等。

二、现代制冷与空调系统技能实训装置技术性能

1、输入电源：单相三线220V±10%50Hz

2、工作环境：温度-10℃～40℃  相对湿度≤85%（25℃）  海拔＜4000m

3、装置容量：≤1.5kVA

4、安全保护：具有漏电压、漏电流保护，安全符合国家标准

三、现代制冷与空调系统技能实训装置结构与组成

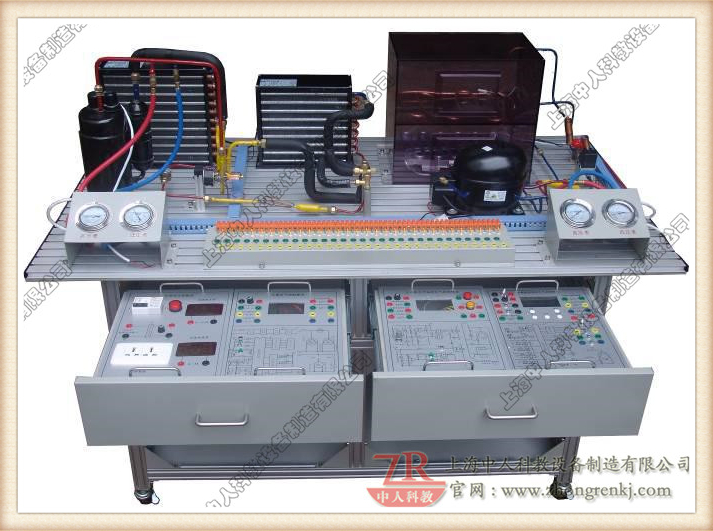

1、装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。

2、导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。

3、空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。

4、电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。

5、电气控制系统：采用模块化设计，包含了电源及仪表模块、热泵空调电气控制模块、冰箱电子温控控制模块、冰箱智能温控控制模块。

6、电源及仪表模块：单相三线制220V交流电源供电。交流电压表1只，测量范围：0～250V；交流电流表1只，测量范围0～5A，用于测量系统启动电流及监测系统正常工作电流。

7、制冷系统压力检测单元：提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力。

8、电流型漏电保护装置1套：漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。

请知悉：如现代制冷与空调系统技能实训装置涉及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其他品牌。如果您对现代制冷与空调系统技能实训装置比较满意，您可以致电咨询我们相关的实训室建设方案和相关产品推荐。厂家，在购买现代制冷与空调系统技能实训装置时，我们都赠送1年的免费质保期。
