六层透明消防仿真教学电梯模型

ZRDT-5六层透明消防仿真教学电梯模型是上海中人教仪所研发的仿真电梯教学模型系列产品之一，该产品具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全...

产品用途

产品详情

中人教仪厂专业生产六层透明消防仿真教学电梯模型，我们生产的六层透明消防仿真教学电梯模型以高质量而闻名，并且都是经过技术人员长期钻研的成熟产品，如果教学设备出现问题我们都会在2小时内效应，如有必要，我们也将上门对六层透明消防仿真教学电梯模型进行维修。

ZRDT-5六层透明消防仿真教学电梯模型是上海中人教仪所研发的仿真电梯教学模型系列产品之一，该产品具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。

一、ZRDT-5六层透明消防仿真教学电梯模型的概述

透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计的。

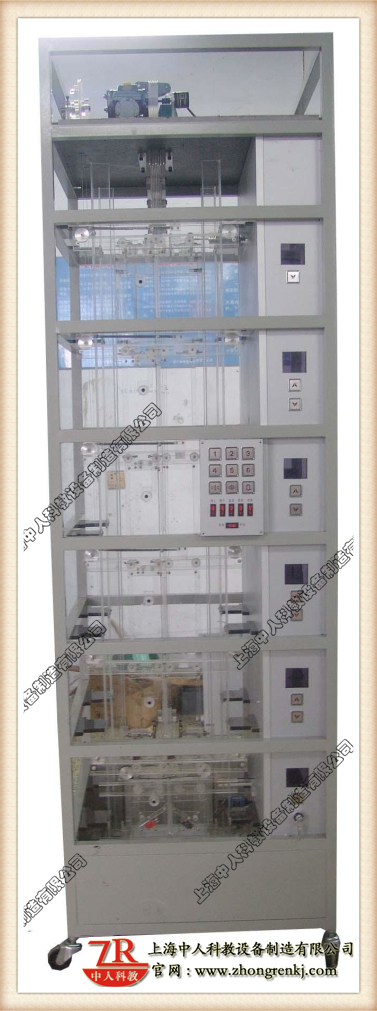

六层透明消防仿真教学电梯模型

二、ZRDT-5六层透明消防仿真教学电梯模型的基本功能

A. 超速安全保护系统

当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。

B. 轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关保护失效），轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。

C. 门安全触板保护装置

在轿厢门的边沿上，装有活动的安全触板。当门在关闭过程中，安全触板与乘客或障碍物相接触时，通过与安全触板相连的联杆，触及装在轿厢门上的微动开关动作，使门重新打开，避免事故发生。

D. 上、下限位开关：

在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于保护较箱不超出此范围，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。

E. 厅门自动闭合装置

电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。

F. 层门连锁开关：

当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。

G. 终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。

三、ZRDT-5六层透明消防仿真教学电梯模型的实训项目

1、传感器检测

2、变频器的基本使用

3、定时器指令

4、数学运算指令

5、高速计数器

6、轿厢自动开关门控制

7、电梯运行呼叫指示驱动

8、楼层显示

9、厅门安全控制

10、电梯终端开关保护

11、电梯升降减速控制

12、采用光电编码器的定位

四、ZRDT-5六层透明消防仿真教学电梯模型的基本结构
1、机房部分：包括曳引减速机、曳引电动机、制动器、曳引轮、旋转编码器；

2、控制柜部分：总电源、控制电源、PLC可编程控制器、变频器、接线板等设备3、井道部分：包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等；

4、厅门部分：包括厅门、召唤按钮厢、楼层显示装置等；

5、轿厢部分：包括轿厢、轿门及触板、限速器开关、限速器拉杆、安全钳、导靴、门机机构、开到位开关、关到位开关、平层感应装置、轿厢照明、风扇等。

五、ZRDT-5六层透明消防仿真教学电梯模型的主要技术参数

外形尺寸：长*宽*高=900*600*2530
净重量：135kg 载重量：5kg
变频器：松下VF100
输入电压：220V
输入频率：50Hz
额定电流：2.5A
功率：0.4KW
曳引机减速比：1:15

模数：1.5(蜗轮减速器)
曳引电动机型号：YS-5634W
电压：3*220V 功率：0.18KW
转速：1400 rpm
控制方式： PLC控制（三菱 FX3U-64MR）
调速方式：交流变频调速
结构形式：六层六站
电梯平层机构：旋转编码器/永磁感应器

ZRDT-5六层透明消防仿真教学电梯模型的配置清单(三菱)

序号	名称	单位	数量	备注
1	电梯井道	台	1
2	三菱FX3U—64MR型可编程控制器	套	1	安装在电气控制板上
3	松下VF100变频器	只	1	安装在电气控制板上
4	到层提示电铃	个	1	安装在电气控制板上
5	曳引电动机	台	1	安装在电梯架顶部
6	蜗轮减速器（15 ：1）	台	1	安装在电梯架顶部
7	连轴器	只	1	安装在电梯架顶部
8	电磁制动器	只	1	安装在电梯架顶部
9	曳引轮	只	1	安装在电梯架顶部
10	导向轮	只	2	安装在电梯架顶部
11	限速器	只	1	安装在电梯架顶部
12	旋转编码器	只	1	安装在电梯架顶部
13	导轨	条	4	安装在井道上
14	对重装置	个	1	安装在导轨上
15	重块	块	3	工具箱内
16	弹簧缓冲器	只	2	安装在电梯底座坑里
17	纲丝索	根	5	安装在井道中
18	限速器钢索张紧装置（重块）	个	1	安装在电梯底座上
19	超载装置	套	1	安装在轿厢顶部
20	随行电缆	条	1	安装在井道中
21	永磁感应器	只	1	安装在井道中
22	楼层召唤盒	块	6	安装在各楼层外部
23	轿厢内操纵盒	块	1	安装在电梯底座外部
24	楼层显示屏	个	7	安装在各楼层及底座外部
25	层门机构	扇	6	安装在各楼层外部
26	轿厢	只	1	安装在导轨上
27	安全钳	对	2	安装在轿厢架底部
28	导靴	只	2	安装在轿厢架顶部
29	门机装置	套	1	安装在轿厢上
30	照明灯	只	1	安装在轿厢一侧
31	风扇	只	1	安装在轿厢背部
32	电气控制板	块	1	安装在电梯架一侧
33	报警蜂鸣器	只	1	安装在电气控制板上
34	DC 12V电源板	块	1	安装在电气控制板上
35	交流接触器	只	1	安装在电气控制板上
36	漏电脱扣器	只	1	安装在电气控制板上
37	接线板	块	1	安装在电气控制板上
38	极限开关（上、下）、限位开关（上、下）	只	各2只	安装在井道上、下部
39	内六角扳手（M2、M3、M5、M6）各1只；活动扳手 150mm 1只；十字螺丝刀Φ3、Φ6 各1只；一字螺丝刀Φ3、Φ6 各1只；轴用挡圈钳 6# 1只；尖嘴钳 1只；502胶水 1瓶；常用螺钉若干；微动开关4只；毛巾1条	套	1	工具包内
40	三菱FX3U使用手册	册	1	工具包内
41	变频器使用手册	册	1	工具包内
42	专用通讯电缆MELSEC-PC＆FLEX-PC（ SC—09型）	条	1	工具包内
43	三菱PLC编程软件光碟（内含PLC控制参考程序）	碟	1	工具包内
44	旋转编码器使用说明书	册	1	工具包内
45	教学电梯使用说明书	册	1	工具包内

请知悉：如六层透明消防仿真教学电梯模型涉及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其他品牌。如果您对六层透明消防仿真教学电梯模型比较满意，您可以致电咨询我们相关的实训室建设方案和相关产品推荐。厂家，在购买六层透明消防仿真教学电梯模型时，我们都赠送1年的免费质保期。
