机械装配综合系统

中人教仪厂专业生产机械装配综合系统,机械装配技能综合实训平台，我们生产的机械装配综合系统,机械装配技能综合实训平台以高质量而闻名，并且都是经过技术人员长期钻研的成熟产品，如果教学设备出现问题我们都会在2小时内效应，如有必要，我们也将上门对机械装配综合系统,机械装配技能综合实训平台进行维修。

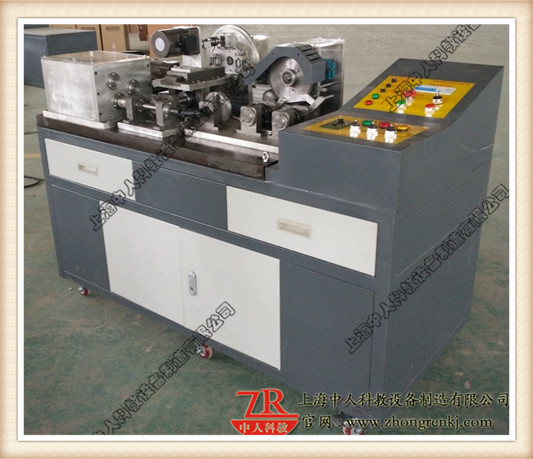

ZRJX-ZT-3机械装配综合系统又名机械装配技能综合实训平台，是上海中人教仪以机械装调为主要课题的各大院校和企业培训机构研发设计的机械机构及创新实训装置之一。

 1.机械装配综合系统,机械装配技能综合实训平台：

1）变速动力箱模块:有动力源提供动力，实现速度变速后，使动力由两路输出功能。主要由四根轴组成的箱体结构，一根输入轴，一根传动轴和两根输出轴，两根输出轴成90°夹角，可完成一轴输入两轴变速输出功能。可完成变速动力箱的装配工艺及精度检测实训。

2）精密分度头模块:由蜗轮蜗杆、箱体、圆锥轴承、卸荷式装置、工作台面等组成，采用工业用万能分度头的结构，通过电磁离合器的配合可实现对工作台进行四分度。可完成精密分度头的装配工艺及精度检测实训。

3）工件夹紧装置模块:由四个偏心轮夹紧夹具组成，四个夹紧装置成90°分布安装在精密分度头的工作台面上，可实现工件的夹紧定位。可完成工件夹紧装置的装配工艺及精度检测实训。

4）自动钻床进给机构模块:可带动自动钻床实现进给、退刀等功能。主要由自动钻床动力电机、圆柱凸轮机构、燕尾槽滑动板、调节丝杆机构、轴承座、直线导轨副、锥齿轮机构等组成。可完成圆柱凸轮机构、燕尾槽滑动机构、直线导轨副等的装配工艺及精度检测实训。

5）自动打标机模块:由曲轴、轴瓦、圆锥滚子离合器、导向装置、打击头、夹手、箱体、动力电机、轴承等组成，可对工件进行自动打标，打标头可以自由更换。可完成自动打标机的装配工艺及精度检测实训。

6）联轴器模块:由弹性连接联轴器、硬连接联轴器、十字万向联轴器等组成。可完成联轴器的装配工艺及精度检测实训。

7）凸轮控制式电磁离合器模块: 由电磁离合器总成，电磁离合器联接法兰、盘型凸轮、限位开关、传动轴、轴承座、轴承、斜齿轮传动等组成。可完成凸轮控制式电磁离合器的装配工艺、精度调整、检测以及盘型凸轮与电磁离合器的动作配合等实训。

8）齿轮齿条连杆机构模块：由曲柄、连杆、齿轮、齿条、轴承座、轴承、轴等组成，通过调整齿轮齿条连杆机构的配合来控制自动打标机圆锥滚子离合器的开合。可完成齿轮齿条连杆机构的装配工艺及精度检测实训。

9）装配及检测工具:配置常用的装配工具和检测工具，通过工量具的应用，掌握工量具操作规范。

2. 机械装配综合系统,机械装配技能综合实训平台完成以下教学内容：

项目一联轴器模块的装配与调整

根据装配图及装配工艺要求，进行弹性连接联轴器、硬连接联轴器、十字万向联轴器等的装配与调整。

项目二齿轮齿条连杆机构模块的装配与调整

根据装配图及装配工艺要求，进行齿轮、齿条、连杆等机构的装配与调整。

项目三凸轮控制式电磁离合器的装配与调整

根据装配图及装配工艺要求，完成凸轮、凸轮控制系统、电磁离合器等的装配与调整。

项目四精密分度头模块的装配与调整

根据装配图及装配工艺要求，完成蜗轮蜗杆、箱体、工作台等的装配与调整。

项目五工件夹紧装置模块的装配与调整

根据装配图及装配工艺要求，进行偏心轮夹紧装置的装配与调整。

项目六变速动力箱模块的装配与调整

根据装配图及装配工艺要求，进行变速动力箱的装配与调整。

项目七自动钻床进给机构模块的装配与调整

根据装配图及装配工艺要求，进行直线导轨副、圆柱凸轮、燕尾槽机构、丝杆等的装配与调整。

项目八自动打标机模块的装配与调整

根据装配图及装配工艺要求，进行曲轴、轴瓦、轴承、导向装置、打击头等的装配与调整。

项目九机械部件的整机装配与精度调整

根据机械设备的功能要求，将各部件按照装配要求和装配精度，完成整机装配，并达到精度检测。

项目十机械设备的调试、运行及试加工

调试运行机械设备，达到规定的工作要求和技术要求，并进行机械设备的试加工。

3.机械装配综合系统,机械装配技能综合实训平台设备配置清单

      4.机械装配综合系统,机械装配技能综合实训平台工量具配置清单

欢迎广大顾客致电垂询机械装配综合系统,机械装配技能综合实训平台的相关资讯。

请知悉：如机械装配综合系统,机械装配技能综合实训平台涉及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其他品牌。如果您对机械装配综合系统,机械装配技能综合实训平台比较满意，您可以致电咨询我们相关的实训室建设方案和相关产品推荐。厂家，在购买机械装配综合系统,机械装配技能综合实训平台时，我们都赠送1年的免费质保期。
