【铁柜】机械原理陈列柜

【铁柜】机械原理陈列柜,机械原理示教展示柜

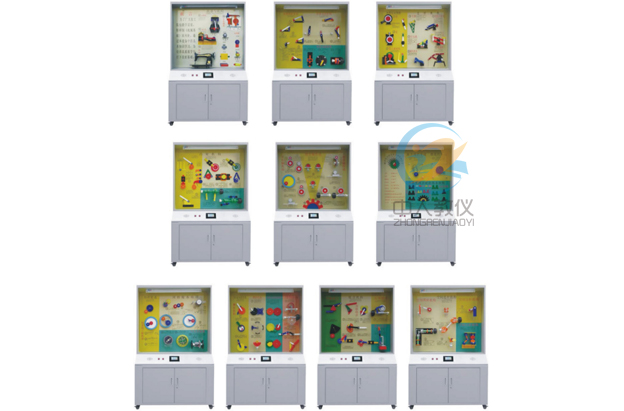

1、陈列柜体：
（1）全套陈列柜由10个单体陈列柜组成，外形尺寸：1200×450×1900mm；
（2）陈列柜体采用铝木结构；陈列柜采用彩色背景板，图、文、物并茂。
2、柜内各种传动模块均采用20W减速电机传动。根据零件性质特点（传动类零件、连接类零件或支承类零件）选择优质工程塑料精工制作模型。非金属件10年内不老化。
3、控制系统要求：采用单片机作为处理单元，控制整个系统的动作和运行。
功能要求：
（1）音质高、操作简便、多种控制：采用高品质功放及音响设备，环绕立体声，信噪比≥85dB。采用单片机控制，按钮功能直观，处理高效；
（2）语音讲解、讲解内容文字、模型指示同步：控制系统具有语音讲解、讲解内容文字、模型指示同步，当讲解语音播放到某一模型时，陈列柜可实现声、动、画同步以及顺序、点播、全动、暂停、师生交互等任意功能；
（4）无线遥控功能：增强型遥控发送和接收，室内50米室外100米遥控正常，一个遥控器可控制整套系统的运行播放/暂停/停止，选播任意柜号，任意柜内容章节。
4、主要配置：
（1）CPU STM32主频36MHz：1个/柜；
（2）高保真喇叭：2个/柜；
（3）遥控器：1个/套；
（4）说明书：1份；
（5）电源：单相220V±10% 5A，50Hz；
（6）工作环境：温度-10～50℃相对湿度≤90%（25℃）。
5、陈列柜展示内容：（1）1柜：机构的组成（前言；机构的组成：蒸汽机、内燃机。平面运动副：移动副、转动副、高副。空间运动副：点接触高副、圆柱副、球面副、球销副、螺旋副）；（2）2柜：平面连杆机构（铰链四杆机构：曲柄摇杆机构、双曲柄机构、双摇杆机构。平面四杆机构的演化：对心曲柄滑块机构、偏置曲柄滑块机构、正弦机构、偏心轮机构、双重偏心机构、直动滑杆机构、摆动导杆机构、摇块机构、转动导杆机构、双滑块机构）；（3）3柜：平面连杆机构的应用（平面连杆机构的应用模型：鄂式碎石机、飞剪、惯性筛、摄影机平台、机车车轮联动机构、鹤式起重机、牛头刨床、插床）；（4）4柜：空间连杆机构（空间连杆机构：RSSR空间机构、4R万向节机构、RRSRR角度传动机构、RCCR直角联轴节机构、PSSR飞机起落架机构、SARRUT（萨勒特）机构）；（5）5柜：凸轮机构（凸轮机构模型：尖端推杆盘形凸轮、子推杆盘形凸轮、平底推杆盘形凸轮、摆动推杆盘形凸轮、槽形凸轮、移动凸轮、等宽凸轮、反凸轮机构、端面-圆锥-圆柱凸轮机构、主回凸轮机构）；（6）6柜：齿轮机构的类型（平面齿轮机构：外啮合直齿轮、内啮合直齿轮、齿轮齿条、斜齿轮、人字齿轮。空间齿轮机构：直齿圆锥齿轮、曲齿圆锥齿轮、螺旋齿轮、蜗杆蜗轮）；（7）7柜：轮系的类型（定轴轮系；周转轮系：2K-H型行星轮系、差动轮系、3K周转轮系、K-H-V行星轮系、复合轮系）；（8）8柜：轮系的功用（轮系的功用：较大传动比、分路传动、变速传动、换向传动、运动合成、运动分解、摆线针轮减速器、谐波传动减速器）；（9）9柜：间歇运动机构（棘轮机构：齿式棘轮机构、摩擦式棘轮机构、超越离合器。槽轮机构：外槽轮机构、内槽轮机构、球面槽轮机构。不完全齿轮机构：渐开线不完全齿轮机构、摆线轮不完全齿轮机构、凸轮式间歇机构）；（10）10柜：组合机构（组合机构：凸轮-蜗杆组合机构、叠加机构、联动凸轮组合机构（1）、联动凸轮组合机构（2）、转动导杆-齿轮机构、凸轮-齿轮组合机构、凸轮-连杆组合机构、齿轮-连杆组合机构。
