空气源热泵热机实训考核装置功能

日常生活中泵的应用很多。泵是一种提高位能的装置，根据用途不同有水泵、气泵、油泵等。

热泵顾名思义就是泵热的装置。热泵技术是近年来在全世界备受关注的新能源技术，目前较多地应用于冷暖空调机。

热泵按结构、用途等可以有多种分类。如果按所取热源方式，常见的可分为空气源、水源、地热等；空气源热泵热水器是空气源热泵的其中一种用途方式。

空气源热泵的原理是怎么样的？

空气源热泵系统的主要工作原理就是利用少量高品位的电能作为驱动能源，从低温热源（空气当中蕴涵的热能）高效吸收低品位热能并传输给高温热源（水箱里的水），达到了“泵热”的目的。

热泵技术是一种提高能量品位的技术，它不是能量转换的过程，不受能量转换效率极限1００％的制约。利用热泵热水机释放到水中的热量不是直接用电加热产生出来的，而是通过热泵热水机把热源搬运到水中去的，所以平均能效比能达到400%以上。也就是1度电通过热泵能产生4度电的效果。

商用型空气源热泵系统结构流程说明：

→高压保护器→换向阀 →热交换器（家用型水箱）→节流装置→蒸发器→低压保护器→气液分离器→压缩机。



商用型直热式空气源热泵系统结构流程说明：

压缩机→换向阀 →高压保护器→套管换热器→高压储液罐→过滤器→卸压阀→膨胀阀→蒸发器→低压保护器→气液分离器→压缩机。



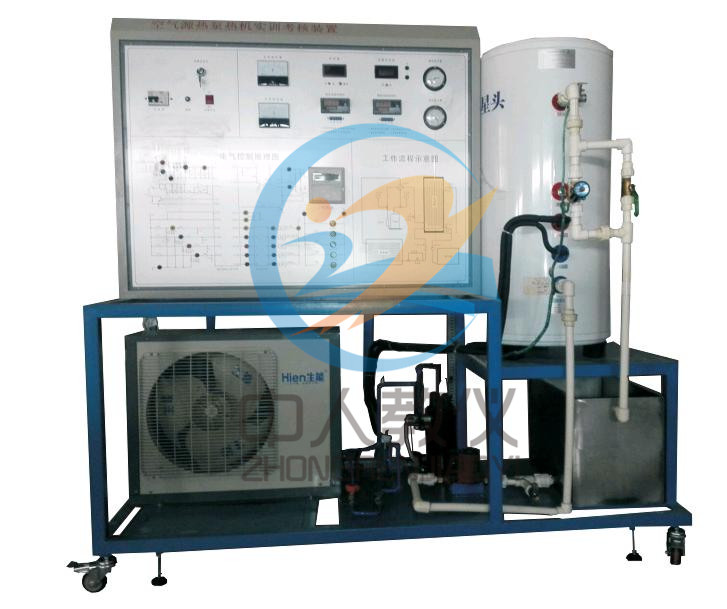

空气源热泵热机实训考核装置功能

 “空气源热泵热机实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、热泵技术教学实训装置。热泵技术是回收和利用低位热能的有效措施之一，研究和推广热泵技术对于节能有重要意义。随着这几年制冷技术的发展，热泵技术在我国得到日益广泛的应用。

一、 装置特点
1. 系统采用空气源热泵热水机组，与实际教学接轨
2. 整套实训装置集空气源热泵热机系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，满足对实训的要求
3. 实训装置直观展示了热泵型热水器的系统结构、工作原理，可清楚的看到制热循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、使整个热泵系统的实时工作状态一目了然
4. 可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故
二、技术性能
1.输入电源：单相三线～220V±10%  50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.制冷剂：R22
5.制热量：3kW
6.重  量：200kg
7.外形尺寸（大约）：180cm×73cm×164cm
8.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、实训装置的基本配置及功能
实训装置主要由控制屏、实训桌、热泵机组等组成
1.实训桌
实训桌采用铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定。
2.控制屏
采用铁质双层亚光密纹喷塑结构，铝质面板，面板上印有热泵机组系统流程图，并设有明确标识及相应指示灯，便于学生分析观察。
3.电源控制部分
交流电源：提供控制屏以及热泵机组工作所需的单相交流电源，可由电源总开关来控制。配有指针式交流电压表，交流电流表，可指示输入电网电压值以及系统工作电流值。
4.测量仪表
（1）指针式电压表：0～250V
（2）指针式电流表：0～10A
（3）真空压力表：-0.1～1.5MPa
（4）真空压力表：-0.1～3.5MPa
（5）数显温度表：采用PT100传感器，测量范围-50～+150℃
5.热泵机组
包含1匹全封闭制冷压缩机、冷凝器、视液镜、干燥过滤器、膨胀阀、手阀、蒸发器、压力控制器、除霜温控器等构成。另外系统还配备有储水水箱，以利于学生在做实训的过程中水的再循环利用。
四、实训项目
1.热泵机组系统的认识和了解
2.热泵机组系统启动、运行、调试、保护技术的实训
3.热泵机组运行工况和运行参数的检测及分析
4.热泵机组制热量、性能系数的计算与分析
5.热泵机组系统故障的设置和检测
