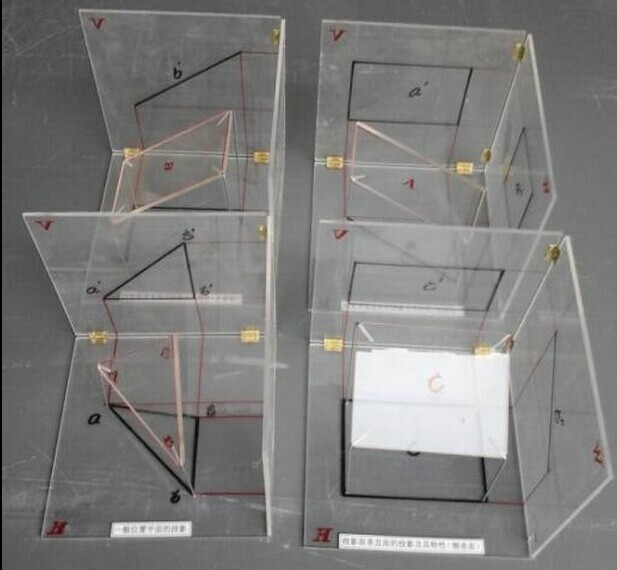

采用有机玻璃及工程塑料、全部实现了模具加工。透明机械制图透明直观，内部结构清晰，形象逼真，并且能够转动演示。重点突出了“透明、演示”这一特殊的教学要求。内部结构均按有关电机原理制作，极力追求模型的层次性、透视性，正确反映教学原理，力求达到更好的教学目的和功能与作用。




机械制图模型知识普及

一、常用绘图工具

1、图板：

    图板是用来固定图纸的矩形木板。其要求：

（1）板面平整、光滑；

（2）左侧的“导边”应平直。

＃常用图板规格：

0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）

2、丁字尺：

丁字尺由“尺头”和“尺身”组成。

＃其用途：

（1）与图板配合来画平行线。

（2）与图板、三角板配合来画角度线、垂直线。

3、三角板：

一副三角板由两块三角板组成，一块45o，另一块30o（或60o）。

＃其用途：

（1）与丁字尺配合来画垂直线、倾斜线（15o倍数角的角度线）：45o、30o、60o、75o、105o和15o等，

（2）两块三角板配合来画已知直线的平行线或垂直线。

4、比例尺：

比例尺俗称“三棱尺”，共有六种常用的比例刻度，是供绘制不同尺寸比例的图形所用的。

注意：比例尺不能当作直尺来画线使用，只能用于量取不同比例的尺寸。

5、曲线板：

曲线板是用于绘制不规则的非圆曲线的工具（可正、反两面使用）。

其使用方法：

（1）至少保证4个点（或4个以上的点）与曲线板的边缘相吻合，才能连接这4个点（或4个以上的点）。

（2）两段之间应有重复。

二、常用的绘图用品

1、铅笔：

铅笔分：硬、中、软三种。其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。其中：6H为最硬，HB为中等硬度，6B为最软。

铅笔的选择与使用：

（1）绘制底稿时，应使用H或2H铅笔，并削成尖锐的圆锥形；

（2）绘制图形时，应使用B或HB铅笔，并削成四棱柱形（扁铲形）。

（3）铅笔应从没有标号的一端开始使用，以便保留铅笔的软硬标号。

2、绘图纸：

绘图纸有正、反面之分，绘图时，应选用正面画图。其识别方法：用橡皮擦拭几下，不易起毛的一面就是正面，或采用观察法，反光较亮的一面就是正面。

三、常用绘图仪器

1、分规：

分规是用来截取尺寸、等分线段或圆周的工具。

其使用方法：两针尖并拢时应对齐。。

2、圆规：

圆规是用来画“圆”或“圆弧”的工具。

（1）其附件有：钢针插脚、铅芯插脚、鸭嘴插脚、延长杆等。

（2）其使用方法：圆规的钢针端应是有“肩台”的一端；画大圆时，应保持肩台与铅芯平行、对齐。

#除上述绘图工具和用品之外，还应有：直尺、量角器、橡皮、擦图片、小刀、砂纸、胶带纸等。
