初级维修电工技能实训考核装置,初级维修电工考核柜

关键词：机械基础,机械原理,装配钳工,机械传动机构,教学设备

一、初级维修电工技能实训考核装置,初级维修电工考核柜概述：

    中人教仪的该套设备根据国家最新《职业标准》及劳动部颁发的“电工技术等级证”和“电工实操证”等实训考核内容要求，同时兼顾各省电工资格鉴定的不同内容加以研制生产。适应于各类职业学校、技工学校，中专学校、劳动培训及技能鉴定等单位的教学培训，实操考核，技能鉴定等使用。该装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有电路所需的电度表、日光灯、开关、插座、感应开关、漏电开关以及电气控制所需要的多种低压电器，如漏电断器、熔断器、电流、互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、有动功率表、电度表等，为延长电器使用寿命，各电气的接线点都与接线端子相连，再由接线端子与被控制电气连接。

二、初级维修电工技能实训考核装置,初级维修电工考核柜实训内容

  1、闸刀开关正转控制线路

  2、接触点动正转控制线路

  3、具有自锁的正转控制线路

  4、具有过载保护的正转控制线路

  5、倒顺开关控制正反转控制线路

  6、接触器联锁的正反转控制线路

  7、按钮联锁的正反转控制线路

  8、按钮接触器复合联锁控制线路

  9、自动往返行程控制线路

  10、接触器控制串联电阻降压起动线路

  11、时间继电器控制串联电阻降压控制线路

  12、手动Y／△降压起动

  13、接触器控制Y／△降压起动

  14、时间继电器控制Y／△降压起动

  15、QX3-13型Y／△自动起动控制线路

  16、半波整流能耗制动控制线路

  17、全波整流能耗制动控制线路

  18、C620车床电气控制线路

  19、手动降压起动

  20、单相运行反接制动控制线路

  21、电动葫芦电气控制线路

  22、电流互感器与电流表配用接线电路

  23、一台电流互感器用于单相回路的接线电路

  24、二台电流互感器接成不安全星形接线电路

  25、三台电流互感器接成星形接线电路

  26、二台电流互感器差接接线电路

  27、三台电流互感器接成三角形接线电路

  28、万能转换开关和电压表测量三相电压接线电路

三、初级维修电工技能实训考核装置,初级维修电工考核柜技术参数：

  输入电源：AC380V±5％  (三相五线)50Hz  额定电流：15A

环境温度：-5℃～40℃

  外型尺寸：700×450×1700mm  设备重量：100kg

四、初级维修电工技能实训考核装置,初级维修电工考核柜组成：

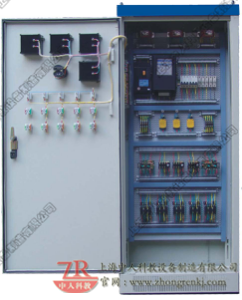

1、实训柜

实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个。

2、柜门

（1）装有一只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。

（2）安全保护体系。

1）电网三相电源经漏电保护器、交流接触器，再经断路器输出到各实训用电。

2）设有漏电保护装置，动作电流30mA，对实训过程中的漏电能自动断开总电源。

3）设有过流保护装置，输出短路或负载太大，电流超过设定值，系统即切断总电源。

4）断电保护。

5）装置采用接地保护。

3、内部配置模块：

用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线，接近工业产际现场。

（1）交流电源

设有控制变压器一组，原边380V交流电源输入，变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。

（2）仪器仪表

提供交流电压表，测量范围为0～500V，精度2.5级。

提供交流电流表，测量范围为0～5A，精度2.5级。

4、网孔板：

该网孔板采用优质冷轧钢板加工，双表面亚光密纹喷塑结构，坚固耐用。

5、元器件明细表
