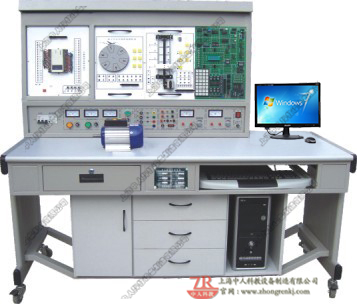

ZRDPJ-03PLC可编程与单片机综合实验台

ZRDPJ-03PLC可编程与单片机综合实验台,PLC、单片机综合实训装置是中人教仪所研发的PLC及单片机实训装置系列产品之一，为学校迅速开设实训课程提供了理想的实训设备。

一、可编程与单片机综合实验台,PLC、单片机综合实训装置概述：

“可编程与单片机综合实验台,PLC、单片机综合实训装置”是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，并按照职业教育的教学和实训要求而设定，它集PLC、变频器、模拟实训对象、维修电工、单片机等课程的实训大纲要求，其适合高等职业院校、技校、职校等实验室新建、扩建、更新换代。

二、可编程与单片机综合实验台,PLC、单片机综合实训装置技术性能

1、输入电源：三相四线（或三相五线）～380V±10%  50Hz

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜0.5kVA

4、重    量：100kg

5、外形尺寸：163cm×73cm×152cm

6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

三、可编程与单片机综合实验台,PLC、单片机综合实训装置特点

1、实训的深度和广度可根据需要作灵活调整，装置采用挂箱式结构，更换便捷，添加部件即可扩展功能或开发新的实训项目。

2、采用挂件结构，具有开关量、模拟量、变频调速、控制对象、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。

3、工控网络组态监控实训教学：通过RS-485现场总线网络，将学生装置（从站）PLC和教师主站PLC系统进行连接。学生装置（从站）的PLC运行PLC控制对象的程序。利用网络集中监控的功能，教师主站PLC可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过PLC可以完成对上述各种实训对象的控制，并通过MCGS组态软件进行实时监控。

4、装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。

四、可编程与单片机综合实验台,PLC、单片机综合实训装置基本配置及功能

可编程与单片机综合实验台,PLC、单片机综合实训装置由控制屏、实训桌、主机实训组件、实训模块、三相鼠笼异步电机等组成。

（一）控制屏

1、交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

3、直流电源、直流电压/电流表、逻辑电平输出及指示等

直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

（二）主机实训组件：

1）FX2N-40MR-001：集成24开关量输入/24继电器型输出，共48点I/O

2）FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。

（三）模拟模块挂箱

 （四）单片机仿真实验挂箱

 （五）相关软件

1、编程应用软件

2、PLC仿真实训软件

1）通过FLASH虚拟环境实时显示PLC的运行状态

2）可以实现PLC虚拟接线，并对接线进行错误检查

3）PLC编程训练、PLC程序编写测试等功能

4）实现PLC运行模拟，对错误程序进行检查

3、工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

4、单片机仿真软件

（六）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。

（七）实验凳：

凳面进口PP注塑成型，颜色为灰白色；升降结构为螺杆升降；中管选用直径50mm，壁厚1.2mm圆管；装饰套为ABS注塑成型。

（八）附件：

每个设备应备有实验指导书及安装、布线所需材料。

五、可编程与单片机综合实验台,PLC、单片机综合实训装置实训项目

可编程与单片机综合实验台,PLC、单片机综合实训装置是我们的原创，请尊重我们的劳动，不要随意转发，如果您要对可编程与单片机综合实验台,PLC、单片机综合实训装置进行转发，请注明可编程与单片机综合实验台,PLC、单片机综合实训装置是来自中人教仪厂。
