机械传动机构之齿轮传动

机械传动有多种形式,主要可分为两类：1、靠机件间的摩擦力传递动力和运动的摩擦传动，包括带传动、绳传动和摩擦轮传动等。摩擦传动容易实现无级变速,大都能适应轴间距较大的传动场合,过载打滑还能起到缓冲和保护传动装置的作用，但这种传动一般不能用于大功率的场合，也不能保证准确的传动比。2、靠主动件与从动件啮合或借助中间件啮合传递动力或运动的啮合传动，包括齿轮传动、链传动、螺旋传动和谐波传动等。啮合传动能够用于大功率的场合，传动比准确，但一般要求较高的制造精度和安装精度。

一、机械传动机构之齿轮传动的基本特点

1、齿轮传递的功率和速度范围很大，功率可从很小到数十万千瓦，圆周速度可从很小到每秒一百多米以上。齿轮尺寸可从小于1mm到大于10m。

2、齿轮传动属于啮合传动，齿轮齿廓为特定曲线，瞬时传动比恒定，且传动平稳、可靠。

3、齿轮传动效率高，使用寿命长。

4、齿轮种类繁多，可以满足各种传动形式的需要。

5、齿轮的制造和安装的精度要求较高。

二、机械传动机构之齿轮传动的分类

齿轮的种类很多，可以按不同方法进行分类。

按啮合方式分，齿轮传动有外啮合传动和内啮合传动。

按齿轮的齿向不同分，齿轮传动有直齿圆柱齿轮传动；斜齿圆柱齿轮传动；人字齿圆柱齿轮传动和直齿锥齿轮传动。

三、标准直齿圆柱齿轮传动

直齿圆柱齿轮传动是齿轮传动的最基本形式，它在机械传动装置中应用极为广泛。

齿线为分度圆直母线的圆柱齿轮称为直齿圆柱齿轮，简称直齿轮。

直齿圆柱齿轮的主要参数

（1）齿数z 一个齿轮的轮齿总数称为齿数。（2）齿形角a，在端平面上，过端面齿廓与分度圆交点处的径向直线与齿廓在该点处的切线所夹的锐角称为齿形角。标准规定渐开线齿轮的标准齿形角a =20°。（3）模数m，齿距p除以圆周率π所得的商称为模数，模数的单位为mm，且已经标准化。

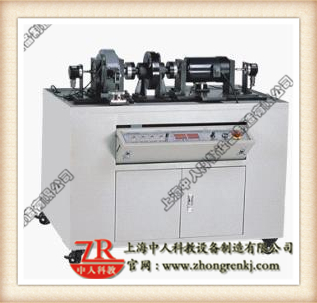

ZRYY-CLC齿轮传动实验台

一、齿轮传动实验台,齿轮传动教学装置概述

该实验台应用于齿轮传动测试与分析，使学生在实验过程中了解关于传动结构尺寸、重量、功率、速度、传动比、寿命、可靠性相互之间的关系，并作全面的分析，使学生能准确的把握齿轮传动在不同工况情况下类型的选择、设计，以便将来在实际工作过程中深入掌握齿轮传动的特点。

二、齿轮传动实验台,齿轮传动教学装置实验内容

利用齿轮传动实验台,齿轮传动教学装置可完成以下实验：

1、测试齿轮传动输入、输出转速、扭矩；

2、不同转速、负载的传动效率。

三、齿轮传动实验台,齿轮传动教学装置性能规格

1、齿轮传动实验台,齿轮传动教学装置采用独立的平台结构；

2、原动件、被试件以及负载为独立的模块结构，根据实验要求，可自行拼结，组装；

3、原动件与负载配有安装导轨，可根据不同被试件的尺寸作安装调整；

4、实验台操作面底板采用内置翻盖结构，美观实用，安全可靠。

5、技术参数
电机功率：600W，电压：220V
磁粉制动器：额定转矩：50Nm
角位移传感器：输出电压：0～5V，脉冲数：1000P
测力传感器：量程：20Kg
外形尺寸：1100×720×1000mm
