ZRJX-LBJ 机械传动典型零部件性能测试实训装置

（一）产品概述

“机械零部件性能测试实验台”可以测试带传动、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件性能测试实训教学。

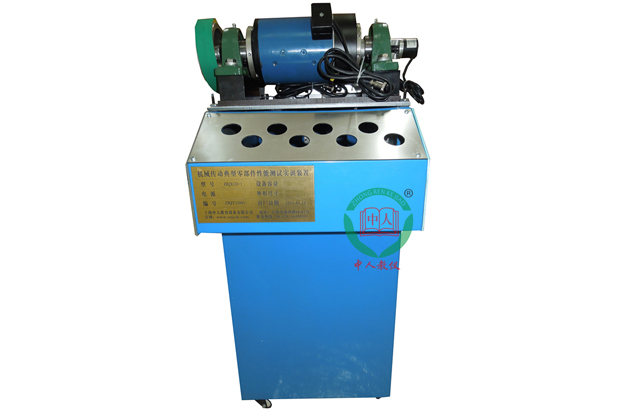

机械传动典型零部件性能测试实训装置,机械零部件性能测试实验台

（二）系统特点

1.可手动或用计算机测试软件自动进行传动分析实训
2.能通过计算机测试软件进行传动的运动模拟,直接观察传动特性
3.可更换不同的皮带轮,测试多种皮带传动
4.可分6级加载,在不同负载情况下测定皮带传动、链传动、万向节传动的传动稳定性及传动效率
5.计算机测试软件功能强大,具有数据采集、测试分析、曲线拟合、保存并打印实训结果等功能。可测量功率、转速、效率等参数的实时数据,并拟合绘制出效率、传动曲线等,各曲线坐标可任意设置。

（三）配置及技术性能

1.实训台(1)实验台为柜式.
2.输入电源:单相三线 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
5.直流调速器1个:采用PWM脉宽调制技术,输出电压 0～220VDC,输出电流 4ADC
6.数显转速表2个:可分别显示主、从动电机的转速
7.直流数显功率表2个:精度0.5级,既可显示功率值,也可切换显示电压和电流值
8.灯泡加载装置 1套
9.数据采集系统 1套
10.驱动电机:额定功率 355W
11.电机调速范围:0～1500r/min
12.负载电机:额定功率 355W
13.旋转编码器2个:铝合金材质,分度1000脉冲/转
14.带轮、链轮直径:Φ115mm～Φ125mm

（四）实验内容

1.测定皮带传动的传动稳定性及传动效率,可手动或自动绘制传动曲线和效率曲线
实验内容:检测皮带传动主动带轮及从动带轮的的转速及转矩,绘制滑差率曲线及传动效率曲线。
2.测定链传动的传动稳定性和传动效率,可手动或自动绘制传动曲线和效率曲线
实验内容:检测链传动主、从动链轮的的转速,绘制从动链轮的的适时转速曲线,分析链传动的多边形效应。
3.测定万向节传动的传动稳定性
实验内容:检测万向节传动主、从动节的的转速,绘制从动链轮的的适时转速曲线,分析万向节传动的速度波动效应。

（五）主要零部件清单

序号	零件名称	零件规格	数量/件	单价	总价	备注
机械零件
1	安装大底板	45	1
2	电动机安装底板	45	2			需另外加工定位孔
3	发电机安装底板	45	2			需另外加工定位孔
4	直线轴承垫高块		3
5	电机支撑座安装垫高块		8
6	电机悬臂联接法兰	随电机订	4			外购
7	电机传感器压头	拉线式	2
8	角位移传感器支架		2
9	砝码	1Kg	4			外购
10	滑轮销轴	45#	2
11	滑轮	45#	2
12	砝码支架	Q235-A	1			外购
13	轴承座	调心轴承	4			外购
14	直线轴承		2			外购
15	直线导轨	L=260	2			外购
16	轴端挡圈	Q235-A	2
17	平皮带轮	45#	2
18	平皮带	外购 L=900	1
19	圆带轮	45#	2
20	圆皮带	外购 L=900	1
21	三角带轮	45#	2
22	三角皮带	外购 L=900	1
23	链轮轮	45#	2
24	链	外购 L=900	1
电气系统
1	驱动电机	外购永磁型号130SZ 355W 220v 1500r/min 后轴端加工M6孔，深12mm	1台			外购
2	发电机	外购励磁型号130SZ 355W 220v 1500r/min 后轴端加工M6孔，深12mm	1台			外购
3	压力传感器	外购 10Kg	2
4	光栅传感器	360栅	2
5	负载灯泡	外购	4
6	后背板	铝塑板雕刻	1
7	控制面板	铝塑板雕刻	1
8	拨动开关		8			用于灯泡负载
9	灯泡负载		8
10	检测系统	自制	1
11	分析软件	自制	1
工具清单
1	十字起	4寸	1
2	一字起	4寸	1
3	内六角扳手	M8	1
