ZRJX-ZT-1机械装调系统又名机械设备装调与检修综合实训装置,是上海中人教仪为广大院校以及企业培训机构研发设计的机械机构与创新实训装置之一,是教师教学和学生学习机械装配技术的好帮手.

ZRJX-ZT-1机械装调系统可以完成基础的机械装配技能实训,

一、机械装调系统,机械设备装调与检修综合实训装置产品概述

本装置依据相关国家职业标准及行业标准，结合各职业学校、技工院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。

二、机械装调系统,机械设备装调与检修综合实训装置产品特点

1.实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。

2.适用面广 基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。

3.模块化设计 由多种机械部件组成，如：二维工作台、多级变速箱、间歇回转工作台、齿轮减速器和冲床机构等。既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。

4.综合性强 培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。

三、机械装调系统,机械设备装调与检修综合实训装置技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.交流减速电机1台：额定功率 90W，减速比 1:25

3.外形尺寸（实训台）：1800mm×700mm×825mm

4.设备重量：600kg

5.安全保护：具电流型漏电保护，安全符合国家标准

四、机械装调系统,机械设备装调与检修综合实训装置组成与功能

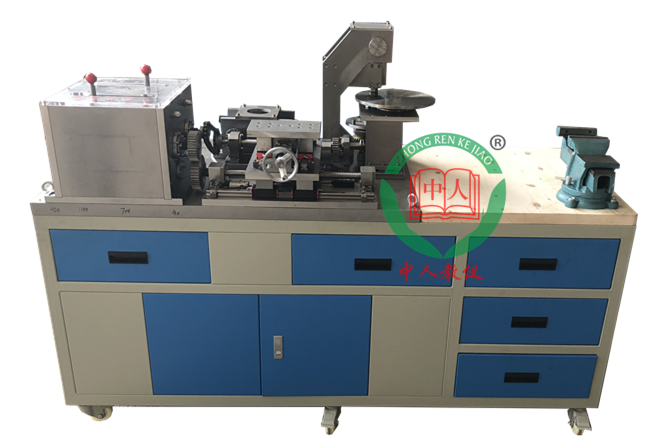

机械装调系统,机械设备装调与检修综合实训装置主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等）、装调工具、常用量具等部分组成。

1.实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。

2.机械传动机构：主要由同步带、链、齿轮、蜗杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。

3.多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构等组成，可完成多级变速箱的装配工艺实训。

4.二维工作台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能；能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。

5.齿轮减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成，可完成减速器的装配工艺实训。

6.间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。

7.冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合，实现压料功能模拟，可完成冲床机构的装配工艺实训。

8.动力源：配置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。

9.装调工具：主要有套装工具（55件）、台虎钳、划线平板、拉马、圆螺母扳手、卡簧钳、紫铜棒、截链器等。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。

10.常用量具：主要由游标卡尺、游标万能角度尺、角尺、杠杆式百分表、千分尺、塞尺、深度游标卡尺等组成；通过使用量具进行测量，可使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。

11. 虚拟仿真辅助技术

采用3D虚拟仿真技术,采用AVI影视播放方式，界面生动美观、易学易用，可以提高学生学习的兴趣，加深学生对知识的理解和运用。通过三维拆卸装配视频动画，生动地展示了变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等模块的拆卸和装配过程。可实现以下功能：

1）.机械装配技术的基本知识及介绍

2）.机械装配技术主要组成器件的结构及工作原理

3）.变速箱的虚拟拆装、三维动画视频演示

4）.二维工作台的虚拟拆装、三维动画视频演示

5）.齿轮减速器的虚拟拆装、三维动画视频演示

6）.间歇回转工作台的虚拟拆装、三维动画视频演示

7）.冲床机构的虚拟拆装、三维动画视频演示
