钳工实验室实训装置

时间：2025-01-21 23:41:24 点击次数：中人教仪厂

钳工实验室实验装置,纯电动车电源管理实验台

本公司生产钳工实验室设备按照教学要求与多家工厂一起合作研发生产，该设备配备装备装备装备的钳工工量具通用化，标准化和专用化，可提升学生的实操技术和动手能力。钳工大多是在钳工台上用手工工量具实操，对工件实行加工。手工实操的特别点是技术性强，加工重量（kg）（kg）的好坏主要取决于实操者技术水平的高低，它的作业界限较广，设定有万能性和灵活性的优势而而而且不受设备、场地等条件的限制，因此凡是应用机械加工方法不太适宜或难以实行机械加工的场合，通常由钳工来完成，尤其是机械设备的装配、调动测量试验、装配和维修等更需要钳工，所以说钳工不仅是机械制造工厂中应用最广泛的工种之一，因此钳工实验室设备也是各大院校，技校不可缺少的实验教学设备。

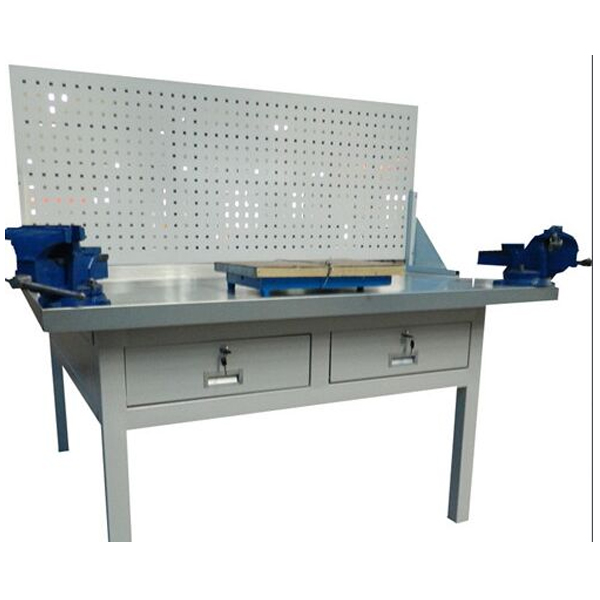

实验台为钢制双层亚光密纹喷塑构造，材料厚度为1mm；桌面为木质材料，外观尺寸为150×150×80，而而而且有橡胶垫一块附于桌面上，保护实操台面。整体构造坚固，造型美观大方。实验台设定有四个抽屉（带锁）分别用来放置工量具及图纸文档实验指导书等。

钳工实验室表单（4座）1张桌

序号	名称	规格	单位	数量
1	钳工桌	150×150×80	张	1
2	台虎钳	5寸	台	4
3	钢锯架		把	4
4	圆锉刀	8---12寸	套	2
5	半圆锉刀	8----12寸	套	2
6	方锉刀	8----12寸	套	2
7	扁锉刀	8----12寸	套	2
8	三角锉刀	8----12寸	套	2
9	划线平实操实操操作面板（老师专用）	300×400MM	室/块	1个教室配一块
10	榔头		把	4
11	圆规		把	4
12	角尺		把	4
13	钢尺	150	把	4
14	划针	长120	支	4
15	内外卡钳		套	2
16	三角刀		把	2
17	铲刀	14寸	把	4
18	油石		块	1
19	丝锥	M 6 8 10 12 14	套	2
20	扳牙	M 6 8 10 12 14	套	2
21	凿子		套	2
22	什锦锉		套	2
23	手虎钳		把	2
24	钢锯条	50条	盒	2
25	活动扳手	200×24	把	4
26	钢丝钳		把	4
27	一字批		把	4
28	十字批		把	4
29	呆扳手	8 10 14	套	2
30	铁皮剪刀		把	2
31	丝攻扳手		把	4
32	扳牙扳手		把	4
33	尖嘴钳		把	4
34	钢丝刷		把	4

钳工实验室实验装置,纯电动车电源管理实验台

一.设备简介

选用新能源车辆磷酸铁锂动力电池包，单体电池（3.2V20AH，共24串），带CAN总线的一体机BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部位件之间的连接控制关系、装配位置和运行功能数值，以及高压系统安全注意事项，并培养学生对磷酸铁锂动力电池包(BMS)故障解析和处置整理能力。适用来理解与检验电动汽车的动力电池功能数值实行就地就地就地实时监控、故障诊断、SOC估算、短路保护、绝缘检验测量试验、充放电控制、均衡等功能，并经过CAN总线的方法与带CAN通讯的车载充电机实行信息交互，保障电动汽车高效、可靠、安全运行的BMS教学实验实验。

二.功能特别点

1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部位件含有概括构造和逻辑控制关系。

2.各主要部位件装配在实验台上，电气连接方法与实车相同，可以便利拆卸，让学生在拆卸装配连线过程掌控把握高压系统零部位件拆卸装配要点和安全保护。

3.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电机CAN通讯，经过BMS控制车载充电机作业，估算SOC(荷电状态)等。

3.1设定有单体电压（V）（V）（V）数值收集、总电压（V）（V）（V）数值收集、电流（A）（A）（A）收集、温度（℃）（℃）（℃）收集。

3.2设定有完备的故障等级报警功能，含有概括电压（V）（V）（V）、电流（A）（A）（A）、温度（℃）（℃）（℃）等故障报警。

3.3设定有SOC估算功能。

3.4设定有充放电控制功能。

3.5设定有被动均衡管理功能。

3.6系统开关无源机械触点。

4.动力电池包显露器（7寸触摸屏）装配在实操实操操作面板上，可以查看充放电过程各项功能数值，掌控把握动力电池包充放电过程控制逻辑和主要部位件功能数值改变规律。

5.实验台配放电模型块，模仿车辆能量消耗过程，放电电流（A）（A）（A）大小可以选用动力电池包设定有新能源汽车机械维修开关，可以打开上盖查看；高压电器连接器均应用国标设备，功能可靠。

6.实验台配备装备装备装备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。

常见问题：

1、如果我要购买钳工实验室实训装置_纯电动车电源管理实训台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的钳工实验室实训装置_纯电动车电源管理实训台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开钳工实验室实训装置_纯电动车电源管理实训台的发票，您需要提供开票资料。

3、你们的钳工实验室实训装置_纯电动车电源管理实训台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
