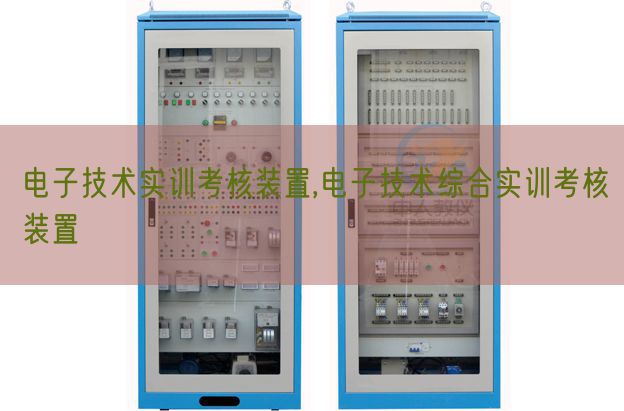

电子技术实训考核装置,电子技术综合实训考核装置

--790D 电子技术综合实验考核装置 一、技术功能
1 、写入电源：三相四线～ 220V±10% 50Hz
2 、温度（℃）： -10℃ ～ + 40℃ ，相对湿度＜ 85% （ 25℃ ）
3 、装置容量（KV）：＜ 0.5KVA
4 、重量（kg）： 120Kg
5 、外观尺寸： 1400mm × 700mm × 1500mm
二、实验装置基础配备及功能
本实验设备主要采用实验屏、实验箱式挂式模块件、实验桌等构成。
（一）实验屏
实验屏为钢制双层亚光密纹喷塑构造，金属铝操作面板，为实验箱式挂式模块件提供直线DC电源、函数信号发生器、测量试验仪表及实验器件等。
1 、电源部分：电源写入时信号灯亮，开启一相漏电开关 , 实验台开始作业。
1.1 交流ACAC电源
1.1.1 提供低压交流ACAC电源： 0V 、 6V 、 10V 、 14V 插头各一路及中心插头 17V 两路。
1.1.2 提供 0-240V 连续可调交流ACAC电源，经整流环节同时可得 0-250V 直线DC电源，有表指示。
1.2 、直线DC电源：
1.2.1 四路固定直线DC电源： ±12V 、 ±5V ，每路均有短路、过载保护功能。
1.2.2 二路互相单单独的 0 -30V 连续可调恒流稳压电源，内置式继电器自动换档，多圈电位器连续调动，输出电流（A） 2A ，设定有预设限流和保 护功能，自动恢复功能。将两路 0-30V 电源经过适当的连接，可得到输出 0 ～ ±30V 连续可调或 0-60V 连续可调电源。
2 、函数信号发生器：输出正弦波、矩形波、三角波
2.1 频率界限： 5Hz-550KHz ，含五个频段。
2.2 频率指示：由 Hz 表直接读出。
2.3 电压（V）输出界限：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz
三级衰减： 0db ， 20db ， 40db ，设定有连续细调
矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，幅度连续可调
三角波： 5Hz-250KHz ＞ 1V
3 、连续计数脉冲：输出频率 0.5-300KHz 。
4 、单次脉冲：每次可输出一对正负脉冲。
5 、音频功率（W）放大器：写入音频电压（V）不低于 10mV ，输出功率（W）不小于 1W ，音量可调，内有喇叭，用来放大电子回路扩音，也可作信号寻迹。
6 、七段译码器： 6 组七段译码器及对应译码显露数码管。
7 、逻辑电平显露： 8 位 LED 显露
8 、逻辑电平开关： 8 位开关电平输出
9 、智能数字显露直线DC数字电压（V）表 1 只： 应用 ICL 公司高功能 AD 变换器配以高速 MPU 单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，测量界限： 0-200V 。手动测量范围为： 2V 、 20V 、 200V 。测量精确度为 0.5 级。设定有数值存储与查询功能。设定有超测量范围报警、指示及切断总电源等功能。
10 、智能数字显露直线DC数字电流（A）表 1 只：应用 ECL 公司高功能 AD 变换器配以高速 MPU 单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，测量界限： 0-2000mA 。手动测量范围为： 20mA 、 200mA 、 2000mA 。测量精确度为 0.5 级。设定有数值存储与查询功能。设定有超测量范围报警、指示等功能。
（二）实验箱式挂式模块件
1 、 DZJ-01 三极管放大电子回路
2 、 DZJ-02 场效应管及负反馈放大电子回路
3 、 DZJ-03 包括运算放大器应用（一）
4 、 DZJ-04 包括运算放大器应用（二）
5 、 DZJ-05 包括运算放大器应用（三）
6 、 DZJ-06 振荡电子回路和功放电子回路
7 、 DZJ-07 直线DC稳压电源电子回路
8 、 DZJ-08 数字电子回路实验箱式挂式模块件
9 、 DZJ-09 综合实验箱式挂式模块件
（三）实验桌
　　实验桌为钢制双层亚光密纹喷塑，桌面为防火烧、防水浸、耐磨损高密度板，构造坚固，造型美观大方。实验桌下方设定有元件储物储物储物柜，可以放置实验箱式挂式模块件，还设定有四个带刹车的轮子，方便位移和固定。
三、实验项目
（一）模仿电子回路基础技能实验
1 ．二极管的正向特性
2 ．二极管的反向特性
3 ．二极管的开关特性
4 ．二极管嵌位器
5 ．二极管限幅器
6 ．三极管写入输出特性
7 ．三极管基础放大器
8 ．三极管限幅器
9 ．恒压源电子回路
10 ．恒流源电子回路
11 ．三极管开关特性
12 ．三极管实用电子回路
13 ．低频小信号放大器
14 ．带负载单极小信号电压（V）放大
15 ．电压（V）负反馈偏置电子回路
16 ．串联电流（A）负反馈电子回路
17 ．串联电压（V）负反馈电子回路
18 ．并联电压（V）负反馈电子回路
19 ．并联电流（A）负反馈电子回路
20 ．射极输出电子回路
21 ．自主射极输出电子回路
22 ．用电阻提升发射极电位
23 ．用稳压管提升发射极电位
24 ．用负反馈消除自激振荡
25 ．单管小信号放大器
26 ．双管两极放大器
27 ．结型效管放大器
28 ．场效应管分压式自偏压电子回路
29 ．用电容衰减高频电压（V）
30 ．射极跟随器
31 ．差动放大器
32 ．长尾式差动放大器
33 ．差动写入单端输出
34 ． OTL 互补对称放大器
35 ． OTL 功率（W）放大器
36 ．差动写入运算放大器
37 ． RC 移相振荡器
38 ． PC 桥式振荡器
39 ．电感式振荡器
40 ．石英晶体振荡器
41 ．电容三点式振荡器
42 ．变压器反馈式振荡器
43 ．双 T 选频互联网
44 ．矩形波振荡器
45 ．锯齿波振荡器
46 ．正弦波振荡器
47 ．音频振荡器
48 ．正弦波余弦波振荡器
49 ．差动放大器基础电子回路
50 ．恒流源差动放大器
51 ．双电源差动放大器
52 ．单端写入单端输出
53 ．差动写入双端输出
54 ．恒压源恒流源
55 ．三管 OTL 互补对称放大器
56 ．四管 OTL 互补推挽功率（W）放大器
57 ．包括功率（W）放大器
58 ．二极管的伏安特性
59 ．电容隔直特性
60 ．三极管基础放大原理
61 ．共基极电子回路
62 ．共发射极电子回路
63 ．共集电极电子回路
64 ．分压式电流（A）负反馈偏置电子回路
65 ．用热敏电阻平稳作业点
66 ．二极管平稳作业点
67 ．共源极放大电子回路
68 ．共漏极放大电子回路
69 ．共栅极放大电子回路
70 ．同相运算放大器
71 ．同相写入保护措施
72 ．基础同相运算电子回路
73 ．反相运算基础电子回路
74 ．反相写入保护措施
75 ．同相写入求和运算
76 ．双端写入求和运算
77 ．反相写入求和运算
78 ．简便的过零对比电子回路
79 ．双限对比电子回路
80 ．基础带通虑波电子回路
81 ．矩形波振荡器
82 ．变压整流滤波电子回路
83 ．桥式整流稳压电子回路
84 ．倍压整流电
85 ．三端包括稳压
86 ．三端可调包括稳压
87 ．电子滤波器
88 ．连续可调稳压电源
89 ．稳压电源软启动
90 ．阻容二极管储发可控硅
91 ．电子调压器
92 ．晶闸管触发电子回路
93 ．设定有放大环节的稳压电源
94 ．并联稳压电源
95 ．串联稳压电源
（二）数字电子回路基础技能实验
1 ． TTL 包括逻辑门的功能数值测量试验
2 ． CMOS 逻辑门的功能数值测量试验
3 ． TTL 包括电极开路门与三态输出门的应用
4 ． 与、非、或、与非门电子回路实验
5 ． 半加器电子回路实
6 ． 全加器电子回路实验
7 ． RS 触发器实验
8 ． D 触发器实验
9 ． JK 触发器实验
10 ． T 触发器实验
11 ． JK 型触发器变换成 D 触发器
12 ． D 型触发器变换成 JK 触发器
13 ． 计数器实验
14 ． MSI 移位寄存器及其应用
15 ． 译码器及其变换方法
16 ． MSI 数值选用器及逻辑设计
17 ． 微分型单稳态电子回路
18 ． 环形多谐振荡器
19 ． 运用门电子回路包括编码器、分配器、选用器
20 ． 结合电子回路的设计之一一一编码变换
21 ． 结合电子回路的设计之二一一显露电子回路
22 ． 同步时序电子回路的设计
23 ． 计算机数值数值时序电子回路的设计
24 ． 包括定时器测量试验及应用
25 ． CMOS 包括 A/D 、 D/A 变换电子回路实验
26 ． 二极管非门、或非门电子回路
27 ． 三极管非门、与非门、或非门电子回路
28 ． 异步十进制减法计数器
29 ． 异步十进制加法计数器
30 ． 综合能力培训实验一一电子秒表
（三）综合电子回路实验
1 ．温控电子回路
2 ．排风扇自动启闭电子回路
3 ．光控电子回路
4 ．光控电子回路开关
5 ．航档灯
6 ．音乐门铃电子回路
7 ．电子门铃电子回路
8 ．电子报警器
9 ．音乐报警器
10 ．闪光灯
11 ．家用台灯调光电子回路
