电子设备设计与制作实验平台
一、基础简介
该"电子设备设计与制作实验平台"是集合实际生产和相关岗位职业技能要求，按照职业院校的教学和实验实验要求研制和研发的设备，适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业中模仿与数字电子回路模型块的数学与实验实验，还可以适用电子实验；电子元件识别与检验测试、电子回路板焊接、电子设备装配、电子设备调节测试、PCB板图的设计等实验项目。

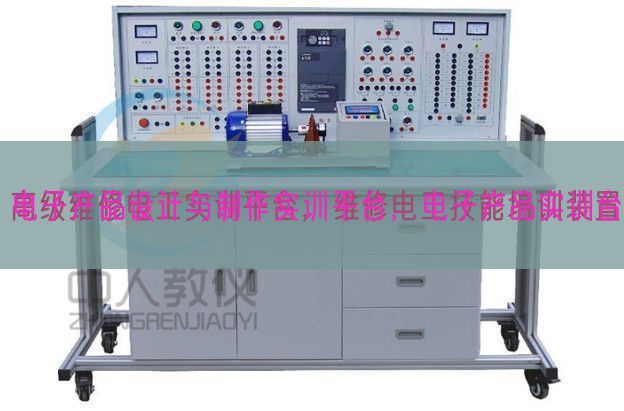

（电子工序技艺实验装置参考图片，具体可按要求定制）
（部分元件盒放置示意图）
二、装置特别点
1.提供160多种实验模型块，各模型块的连接口均已引至板上的专用插头座，经过模型块的四个弹性插脚可布置于专用实验实操底层基板。学生可用专用实验实验连接线结合各种实验线路，完成不一样的实验项目；
2.配备多种经经典型的实验套件，可锻炼学生对电子设备焊接、组装以及整机调节测试的技能；
3.电源、测量仪表输出端以接线柱和接线端子两种方法引出，实验实操便利；
4.学生可设计、搭接、调节测试、检验新的电子电子回路，培养创新意识和能力。
三、技术功能
1.写入电源：一相三线～220V±10% 50Hz
2.作业环境：温度（℃）-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m
3.装置容量（KV）：≤700VA
4.外观尺寸：1600mm×700mm×1800mm
5.安全保护：设定有漏电压（V）和漏电流（A）保护、过载保护等功能，安全符合国家相关标准
四、基础配备及功能
实验装置由实验台、电源控制屏、电脑桌、实验模型块、实验工量具等构成。
(一)实验台
应用工业铝制型材框体结构，在电源控制屏上方为两层构造。其中第一层既可放置外配仪表器具仪表，也可挂放其它通用电工电子实验箱式挂式模块件，拓展完成多门课程实验；第二层可放置PVC夹板，用来夹放实验图纸。实验台下方还设定有四个带刹车的万能转向轮，方便位移和固定。
(二)电源控制屏
电源台：由两路相互单单独、对称的实验电源和仪表组构成，可同时适用2人在同一实验台上完成不一样的实验内容便利实验考核，装置应用一相电源供电，并配备有带漏电保护的空气开关，熔断器以保证使用安全。
控制屏为钢制双层亚光密纹喷塑构造，金属铝操作面板，为实验提供交直线DC电源、信号源和测量仪表等，具体功能如下：
1. 交流ACAC电源
(1) 高压交流ACAC电源：六路AC220V电源连接口，可为外配仪表器具设备提供作业电源。
(2) 低压交流ACAC电源II：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端设定有短路保护、过载保护及自动复位功能。
2. 直线DC电源
(1) 可调直线DC电源：两路0.0V～30V/2A连续可调，设定有截止型短路软保护和自动恢复功能，设定有三位半数字显露指示。
(2) 固定直线DC电源：±12V/1A、±5V/1A固定输出，每路均设定有短路保护措施。
(3) 直线DC信号源：-5V～＋5V连续可调。
3. 测量仪表
数字直线DC电流（A）表（AX4模型块单元）:测量界限：0～2000mA
数字直线DC电压（V）表:测量界限：0～30V，三位半数字显露。
数字直线DC毫伏表:测量界限：0～2000mV，三位半数字显露。
4. 功率（W）函数信号发生器/频率计
1）应用直接数字频率合成（DDS）产生高精确度正弦波，方波和三角波。应用大屏幕LCD显露输出频率、波动线，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率界限: 0.1HZ~3MHz, 应用键盘直接写入数字设定频率,。
4）输出幅度应用电位器调动，正弦波输出设定有20db,40db衰减。
5）方波占空比可调, 调动界限：1%-99%调动；方波和三角波应用TTL电平输出。
6）频率计最高测量界限100MHz，自动换档。
(三)实验工量具（1套）
含有数字万用表（VC890D）、斜口钳、小十字螺丝刀、小一字螺丝刀、电烙铁、烙铁架、焊锡丝等。
(四)活动储物储物柜（1个）
活动储物储物柜设定有3个带拉手抽屉，可放置实验工量具。两侧分为6层构造，可放置实验模型块。
(五)电脑小推车桌
电脑小推车应用铝木构造，显露器设保护网罩。
五、本设备可以完成的实验项目
1. 模仿电子技术综合应用、创新实验项目目录
项目一 常用二极管的功能测量试验及应用
项目二 双极晶体管及场效管输出特性的测量
项目三 单管放大电子回路的研究
项目四 两极放大电子回路及负反馈放大电子回路的研究
项目五 助听器电子回路的调节测试（电子设备线路）（综合应用）
项目六 恒流充电电子回路（场效应管的应用）（电子设备线路）（综合应用）
项目七 三极管放大电子回路故障排除
项目八 整流、滤波及稳压电子回路的研究
项目九 直线DC稳压正、负电源电子回路的研究
项目十 经经典型复合互补OTL功率（W）放大电子回路调节测试（电子设备线路）（综合应用）
项目十一 OTL功率（W）放大电子回路的故障排除
项目十二 LM386包括音响功率（W）放大电子回路及其应用（电子设备线路）（综合应用）
项目十三 运算放大器基础运算电子回路
项目十四 对由运放器构成的积分运算电子回路、微分运算电子回路
项目十五 对由运放器构成的电压（V）对比器传输特性的研究
项目十六 气敏传感器制作烟雾报警器的制作与调节测试（电子设备线路）（综合应用）
项目十七 方波、三角波和锯齿波发生器电子回路的研究与测量试验
项目十八 三角波、方波及正弦波发生器的制作竞赛
项目十九 RC（文式桥式）正弦波振荡器和制作与调节测试
项目二十 电容三点式LC正弦波发生器
项目二十一 有源滤波电子回路研究
项目二十二 直线DC-直线DC（DC-DC）包括电压（V）变换电子回路的应用与调节测试（电子设备线路）（综合应用）
项目二十三 恒温控制电子回路的制作与调节测试（竞赛项目）（电子设备线路）（综合应用）
2. 数字电子技术综合应用、创新实验项目目录
基础实验项目
项目一 基础逻辑门电子回路功能测量试验
项目二 优先编码器功能测量试验
项目三 二进制译码器和数值选用器功能测量试验
项目四 全加器和超前进位全加器功能测量试验
项目五 数值对比器功能测量试验
项目六 七段码锁存/译码/驱动器功能测量试验
项目七 各类触发器功能测量试验
项目八 双向移位寄存器功能测量试验
项目九 二一五一十进制计数器功能测量试验
项目十 二位十进制计数/译码/驱动/显露电子回路
项目十一 可逆十进制计数电子回路功能测量试验
项目十二 N进制计数电子回路功能测量试验
项目十三 555定时器基础应用电子回路
项目十四 微分型单稳态触发器
项目十五 包括单稳态触发器及其应用
项目十六 包括施密特触发器及其应用
3. 综合应用实验项目
项目十七 声光控制节能路灯电子回路（电子设备线路）（综合应用）
项目十八 8线数值传输电子回路（电子设备线路）（综合应用）
项目十九 4位环形计数节拍发生器（电子设备线路）（综合应用）
项目二十 秒脉冲信号发生器（电子设备线路）（综合应用）
项目二十一 救护车/消防车声响报警电子回路（电子设备线路）（综合应用）
项目二十二 D/A变换器将数码变换成单极性、双极性模仿电压（V）
项目二十三 数控变频三角波-方波发生器
项目二十四 移位寄存器彩灯显露电子回路（电子设备线路）（综合应用）
项目二十五 8位优先编码器抢答电子回路（电子设备线路）（综合应用）
项目二十六 触摸式密码电子锁电子回路（电子设备线路）（综合应用）
项目二十七 数字钟电子回路（电子设备线路）（综合应用）
项目二十八 二位十进制计数符合电子回路（电子设备线路）（综合应用）
项目二十九 交通灯控制电子回路（电子设备线路）（综合应用）
项目三十 升/降阶梯波发生器（电子设备线路）（综合应用）
项目三十一 光电变换加/减计数电子回路（电子设备线路）（综合应用）
4.电力电子技术及应用、创新实验项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子设备电子回路）（综合应用项目）
项目二 单结晶体管触发电子回路
项目三 晶闸管一相半控桥式整流电子回路（电阻负载）的调节测试与解析
项目四 晶闸管一相半控桥式整流电子回路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直线DC斩波电子回路的调节测试与解析（电子设备电子回路）（综合应用项目）
项目六 双向晶闸管一相交流ACAC调压（调光台灯）电子回路的制作与调节测试（电子设备电子回路）（综合应用项目）
项目七 功率（W）晶体管（BJT）PWM 控制直线DC电机可逆调节速度电子回路（电子设备电子回路）（综合应用项 目）
5、单片机技术实验项目
（1） 空调电子回路
模型块配备
①EDM002-AVR单片机主机
②EDM507-半导体制冷片
③EDM605-四位数码管显露
④EDM404-NPN三极管驱动*2个
⑤EDM501-直线DC风机
⑥EDM311-红外发射
⑦EDM312-红外接收
⑧EDM504-蜂鸣器
⑨EDM105-空气重量传感器
（2） 出租车计价器
模型块配备
①EDM606-12864点阵液晶
②EDM001-MCS51单片机主板
③EDM403-8位单单独按键
④EDM502直线DC电机
⑤EDM405 PNP三极管驱动
（3） 综合报警器
模型块配备
①EDM605-四位数码管显露
②EDM201-触摸按键
③EDM107-热释电红外传感器
④EDM112-红外反射
⑤EDM106-烟雾传感器
⑥EDM302-四种音乐
⑦EDM503-扬声器
⑧EDM001-AVR主机
（4）超声波测距
模型块配备
①EDM001-MCS51单片机主机
②EDM111-超声波发射接收模型块
③EDM605-四位数码管显露模型块
（5）电子秤
模型块配备
①EDM603-十进制计数器
②EDM104-称重传感器
③EDM201-ICL7135模数变换
④EDM406-4*4键盘
⑤EDM001-MCS51单片机主板
⑥EDM606-12864LCD屏
⑦EDM504-蜂鸣器
（6）电子语音播放万年历
模型块配备
③EDM001-MCS51主机
④EDM605-12864点阵液晶
⑤EDM103-温度（℃）传感器18B20
⑥EDM403-8位单单独按键
⑦EDM313-AK040语音
⑧EDM503-扬声器
（7） 64*32点阵广告屏
模型块配备
①EDM002-AVR单片机主机
②EDM601-64*32点阵模型块
③EDM403 8位单单独按键
（8） 酒精测量试验仪
模型块配备
①EDM002-AVR主机
②EDM605-四位数码管显露
③EDM108-酒精传感器
④EDM403-8位单单独按键
（9）频率计
模型块配备
①EDM303-三位计数器 2个
②EDM605-四位数码管显露 2个
③EDM603-十进制计数器
④EDM307-脉冲信号发生
（10）声光控制小灯
模型块配备
①EDM101-声光控制
②EDM405-PNP三极管驱动
③EDM604-直线DC灯泡
（11）步进电机控制
（12）两室温度（℃）控制
