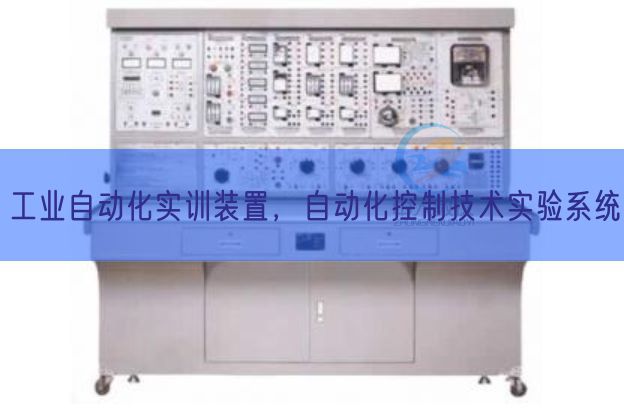

工业自动化实训装置，自动化控制技术实验系统
时间：2024-10-31 20:20:43 点击次数：
中人教仪厂
工业自动化实验装置
一、设备基础简介
工业自动化实验装置充分体现了现代工业自动化技术在生产实践中的应用,设备涵盖了plc、变频器、传感器、气动元件和工业触摸屏等多种技术,经过对自动化设备的接线、调节测试诊断，PLC、触摸屏编程调节测试以及设备整体调节测试任务的实施，能良好地完成对工业自动化技术的相关技能实训。可适用各类职业院校、职业教育培训机构对工业自动化的调节测试、维护及诊断的教学、培训和竞技比赛。
二、设备特别点
1.工业自动化实验装置综合了目前经经典型工业自动化设备，为尽可能反映工业自动化控制的多样性，我们提供了各种类型自动化设备，含有概括可编程控制(PLC)、工业触摸屏、变频器等。
2.控制系统应用结合套件式构造，更换便利，如需要拓展功能或研发新的实验项目，只需添加相应部位件即可。
3.各结合套件应用模型块化的设计风格，部位件与电子回路符文号相对应，图线分明，各结合套件任务明确，实操、维修便利
三、技术功能
1. 写入电源：三相四线～380V±10% 50Hz
2. 作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3. 装置容量（KV）：＜1.5kVA
4. 外观尺寸：1620mm×800mm×1550mm
四、系统构成
工业自动化实验装置由控制屏、实验桌以及模型块结合套件包括。
1. 控制屏：应用钢制双层亚光密纹喷塑构造，控制屏上可以挂放两层挂式模块件。
2. 实验桌：实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板；左右设定有两个大抽屉（带锁），用来放置工量具及图纸文档实验指导书，设计合理，造型美观大方。
3. 结合套件
全部的结合套件应用模型块化的设计思想，挂式模块件高度尺寸统一，操作面板应用铝制操作面板，具体内容如下：
(1) NA-01总电源结合套件：主要采用电源总开关、保险丝、交流ACAC220V电源输出、直线DC24V电源输出，为其他模型块提供作业电源。
(2) NA-10A可编程控制器结合套件：配备西门子主机(CPU1511C-1PN)一台：175k程序存储，1M的数值存储，包括16路数字量写入/16路数字量输出，4路模仿量写入和2路模仿量输出，主机带现场总线PROFINET连接口和PROFIBUS-DP通讯模型块，配4M存储卡。
(3) NA-11A工业触摸屏结合套件：配备西门子SIMATIC KTP700触摸屏一块，显露尺寸为7寸，彩色(64k色)、分辨率(象素)为800×480，10MB存储器，支持PROFIBUS-DP通讯方法。
(4) NA-12A变频器结合套件：配备了西门子的MM440变频器一台，规格限定功率（W）为0.37KW，配备PROFIBUS-DP通讯模型块和BOP实操操作面板。
(5) NA-13实验结合套件：配备了3个可调电位器和8个自锁按钮开关。
五、实验项目
可以开展以下的实验项目
1. PLC编程基础实训
2. 工业触摸屏编程实训
3. 变频器功能数值设定
4. 交流ACAC电机正反转控制(需增配物料分拣对象)
5. 物料分拣系统的调节测试(需增配物料分拣对象)
6. 气动控制技术应用(需增配物料分拣对象)
7. 传感器技术应用(需增配物料分拣对象)
8. 电磁铁技术应用(需增配物料分拣对象)
9. 分拣出金属与非金属(需增配物料分拣对象)
10. 分拣出黑色与白色块(需增配物料分拣对象)
11. 分拣钢制工件到任一料槽(需增配物料分拣对象)
12. 分拣金属铝工件到任一料槽(需增配物料分拣对象)
13. 分拣金属工件到任一料槽(需增配物料分拣对象)
14. 分拣非金属工件到任一料槽(需增配物料分拣对象)
六、系统配备
|
序号 |
名 称 |
主要部位件、器件及规格 |
数量 |
备注 |
|
1 |
控制系统 |
可编程控制：西门子主机(CPU1511C-1PN)一台：175k程序存储，1M的数值存储，包括16路数字量写入/16路数字量输出，4路模仿量写入和2路模仿量输出，主机带现场总线PROFINET连接口和PROFIBUS-DP通讯模型块，配4M存储卡。 |
1套 |
|
|
2 |
工业触摸屏：配备西门子SIMATIC KTP700触摸屏一块，显露尺寸为7寸，彩色(64k色)、分辨率(象素)为800×480，10MB存储器，支持PROFIBUS-DP通讯方法。 |
1套 |
|
|
3 |
变频器：西门子的MM440变频器一台，规格限定功率（W）为0.37KW，配备PROFIBUS-DP通讯模型块和BOP实操操作面板。 |
1套 |
|
七、自动化生产线控制对象
|
序号 |
名 称 |
主要部位件、器件及规格 |
数量 |
备注 |
|
1 |
自动生产线对象系统 |
铝型材构造，外观尺寸：1.0m×0.64m×1.2m |
1套 |
|
|
2 |
气动部分含有概括调压过滤阀、电磁阀、调节速度阀、气缸及磁性开关构成。 |
1套 |
|
|
3 |
传感器部分由颜色传感器、电容式传感器、光电传感器、电感式传感器等器件 |
1套 |
|
|
4 |
物料传送部分由三相交流ACAC电机及减慢速度器和同步传送带构成。 |
1套 |
|
|
5 |
位控部分由旋转编码器、三相交流ACAC电机及减慢速度器构成。 |
1套 |
|
|
6 |
静音空气压缩机 |
0.4～0.8Mpa |
1台 |
|
|
7 |
调压过滤器 |
配压力表 |
1个 |
|
常见问题：
1、如果我要购买工业自动化实训装置，自动化控制技术实验系统，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的工业自动化实训装置，自动化控制技术实验系统是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开工业自动化实训装置，自动化控制技术实验系统的发票，您需要提供开票资料。
3、你们的工业自动化实训装置，自动化控制技术实验系统都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
