电机与拖动实验装置，电力拖动实训台

电机与拖动实验装置

一、基础简介

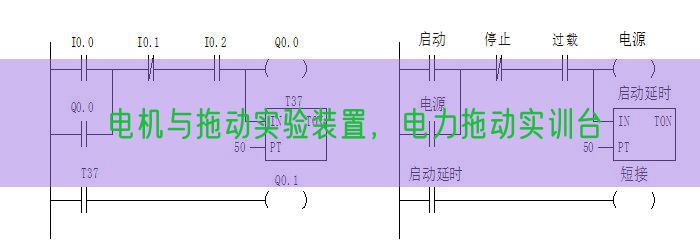

电机与拖动装置是由本公司设计的新颖综合实验装置，综合了目前我国高等院校"电机学"、"电机与拖动"、"控制微电机"、"电机控制"、"继电接触控制"、"可编程控制器技术"及"工厂电气控制"等课程实验大纲的要求。电机与拖动装置特别适用来高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生研发新实验或实行科学研究作业提供良好的实验条件。 （仅供参考，具体以配备实物为准） 二、特别点
1、综合性强 本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。
2、适应性强能适用各类学校相应课程的实验教学，实验的深度与广度可按照需要作灵活调节，普及与提升可按照教学的进程作有机地集合。装置应用结合套件式构造，更换便捷，如需要拓展功能或研发新实验，只需添加部位件即可，永不淘汰。
3、整套性强从仪表器具仪表、专用电源、电机及其它实验部位件到实验连接专用实验连接线等均配套齐全，配套部位件的功能、规格等均密切集合实验的需要实行配备。
4、直观性强 各实验挂式模块件应用分隔构造形式，结合套件操作面板示意、图线分明，各挂式模块件任务明确，实操、维护便利。
5、科学性强装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模仿中小型电机的特性和功能数值；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了深入课程课程理论知识外，还为学生走向社会打下良好的基础；测量仪表应用指针式、数字式、智能化及人机对话等相集合，密切集合教学实验需要实行配备，使装置测量手段现代化；设定有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
6、开放性强控制屏供电隔离（浮地设计），并设定有内、外电压（V）型漏电保护装置和电流（A）型漏电保护装置，保证实操者的安全；各电源输出均有监示及短路保护等功能，使用便利；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元件重量及可靠工序技艺作为保障，设备功能优良，全部这些均为开放性实验创造了条件，有利于提升学生解析问题和解决问题的能力。
三、技术功能
1、写入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量（KV）：＜1.5KVA
4、重 量： 480Kg
5、外观尺寸：180×70×160cm
四、实验项目
1.直线DC电机实验
(1)认识实验
(2)直线DC发电机
(3)直线DC并励电机
(4)直线DC串励电机
(5)直线DC电机转动惯量测量试验
2.异步电机实验
(1)三相鼠笼异步电机的作业特性
(2)三相异步电机的起动与调节速度
(3)一相电容起动异步电机
(4)双速异步电机
(5)三相鼠笼异步发电机
(6)三相鼠笼异步电机的不对称运行
(7)三相鼠笼异步电机的温升
(8)三相鼠笼式异步电机转子转动惯量的测量试验
3.电机机械特性的测量
(1)直线DC他励电机在各种运行状态下的机械特性
(2)三相异步电机在各种运行状态下的机械特性
(3)三相异步电机M-S弯弯曲线的测绘
五、装置的基础装备
1、DQ01电源控制屏(钢制喷塑构造，金属铝操作面板)
(1) 交流ACAC电源
提供三相0～450V可调交流ACAC电源，同时可得到一相0～250V可调电源(配备有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只一相调压器应用链条构造或齿轮构造构成的许多缺点)。可调交流ACAC电源输出处设定有过流保护技术，相间、线间过电流（A）及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配备有三只指针式交流ACAC电压（V）表，经过变换开关指示三相电网电压（V）和三相调压电压（V）。
(2) 高压直线DC电源两路
提供220V(0. )励磁电源及20～230V(3A)连续可调稳压电枢电源(设定有过压、过流、过热及短路软截止自动恢复保护功能)各一组，并设定有直线DC数字显露电压（V）表及变换开关。
(3) 人身安全保护五大体系
设定有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设定有电流（A）型漏电保护器，控制屏若有漏电现象，漏电流（A）超过一定值，即切断电源。强电连接线及插头座，应用全封闭构造，使用安全、可靠、防触电。
(4) 仪表保护体系
设定有仪表超测量范围保护，即能警报并切断电源，对仪表起到良好的保护作用。
(5）定时器兼报警记录仪（服务管理器）：设定有设定时间、到时报警、切断电源及记录各种警报次数等功能。
(6) 控制屏正面凹槽内可挂仪表及实验部位件。凹槽下部设定有多个小圆形一相三芯220V电源插头座，供仪表等部位件供电用。控制屏两侧设定有三极220V电源插头座及三相四极380V电源插头座。设定有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板,构造坚固，形状似长方体封闭式构造，造形美观大方；设定有两个大抽屉、储物储物柜门，用来放置工量具、放置挂式模块件及图纸文档实验指导书等。桌面用来装配电源控制屏并提供一个宽敞舒适的作业台面。实验桌还设定有四个万能转向轮和四个固定调动机构，方便位移和固定，有利于实验室的布置。
3、DQ03-1高精确度数控加工电机导轨、1024光电编码器测速系统及智能数字显露转动速度表
含有概括测速编码器及固定电机的高精确度导轨等。高精确度数控加工导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验功能数值经经典型，能良好适用实验要求。测速系统应用1024光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。
4、DQ07直线DC复励发电机
5、DQ09直线DC并励电机
6、DQ10三相鼠笼式异步电机
7、DQ11三相线绕式异步电机
8、DQ12线绕式异步电机起动与调节速度电阻箱
9、DQ15一相电容起动异步电机
10、DQ18三相双速异步电机
11、DQ19校正直线DC测功机
12、DQ22直线DC数字电压（V）、mA毫安、安培表
直线DC数字显露电压（V）表一只，应用ICL公司高功能AD变换器配以高速MPU单元设计尔成，经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，测量界限0-1000V。手动测量范围为：2V、20V、200V、1000V。测量精确度为0.5级。设定有超测量范围报警、指示及切断总电源等功能。
直线DC数字显露mA毫安表一只，应用ICL公司高功能AD变换器配以高速MPU单元设计尔成，经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，测量界限：0-2000mA。手动测量范围为：2mA、20mA、200mA、2000mA。测量精确度为0.5级。设定有数值存储与查询功能。设定有超测量范围报警。
直线DC数字显露电流（A）表一只，测量界限0～2000mA ，四位半数字显露，精确度为0.5级，设定有超测量范围报警等功能。
13、DQ25单三相智能型功率（W）、功率（W）因数表
由24位专用DSP、16位高精确度AD变换器和高速MPU单元设计尔成，经过键控、数字显露窗口完成人机对话功能控制模式。系统上应用RTOS设计思路，同时配备有PC监控系统来加强解析能力。能同时测量两路一相功率（W）P1、P2，三相功率（W）等于两路功率（W）之和（两表法测量三相总功率（W））。功率（W）测量精确度为1.0级，功率（W）因数测量界限0.3-1.0，电压（V）电流（A）测量范围为450V和 ，能自动判别负载性质（感性显露"L"，容性显露"C"，纯电阻不显露），并可存储测量数值，供随时查阅。
14、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)
15、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)
16、DQ28三相可调电抗器
每相均由一个63.5V/0.5A/0.8H 的固定电抗器和一个0～250V的自耦调压器构成，既可作固定电感和可调电抗器使用，也可作自耦调压器使用。
17、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，1μF/450V、2μF/450V、4μF/450V、35μF/450V电力电容,10KΩ/8W、20KΩ/8W各1只。
18、DQ31波动线测量试验及开关板
由变压器的波动线测量试验部分和两个三刀双掷开关、一个双刀双掷开关构成。
19、DQ44数字交流ACAC电流（A）表（三只）
由三只数字交流ACAC电流（A）表构成。测量界限0～5A ，测量范围自动判别、自动变换和手动变换，精确度0.5级，四位半数码显露。测量界限0～5A ，分20mA、200mA、2A、5A 四档，精确度0.5级，设定有超测量范围指示，警报等功能。
20、DQ45数字交流ACAC电压（V）表（三只）
由三只数字交流ACAC电压（V）表构成。测量界限0～1000V，测量范围自动判别、自动变换和手动变换，精确度0.5级，四位半数码显露。测量界限0～1000V，分2V、20V、200V、1000V四档，精确度0.5级，设定有超测量范围指示、警报等功能。
21、VS05 构造手插连接线（不存在任何触电的可能），里面应用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯 缘层，设定有柔软、耐压高、强度大、防硬化、韧性好等优点，插头应用实芯铜质件外套铍轻铜弹片，接触优良。
七、装置的配备表单

序号	编号	名称	数量
1	DQ01	电源控制屏	1套
2	DQ02	实验桌	1张
3	KH01	智能实验室管理考核系统	1套
4	DQ03-1	高精确度电机导轨、光码盘测速系统（配1024光电编码器）及智能数字显露转动速度表	1件
5	DQ07	直线DC复励发电机	1台
6	DQ09	直线DC并励电机	1台
7	DQ10	三相鼠笼式异步电机	1台
8	DQ11	三相线绕式异步电机	1台
9	DQ12	线绕式异步电机起动与调节速度电阻箱	1件
10	DQ15	一相电容启动异步电机	1台
11	DQ18	三相双速异步电机	1台
12	DQ19	校正直线DC测功机	1台
13	DQ22	直线DC数字电压（V）、安培表（三只表）（注：按实验要求每套需配2件）	2件
14	DQ44	数字交流ACAC电流（A）表（3只表）	1件
15	DQ45	数字交流ACAC电压（V）表（3只表）	1件
16	DQ25	单/三相智能功率（W）、功率（W）因数表	1件
17	DQ26	三相可调电阻器（每组90Ω*2/1.3A）	1件
18	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
19	DQ28	DQ28三相可调电抗器	1件
20	DQ29	可调电阻器、电容器	1件
21	DQ31	波动线测量试验及开关板	1件
22	SB05	高可靠护套构造手插实验连接线及备品备件	1套
