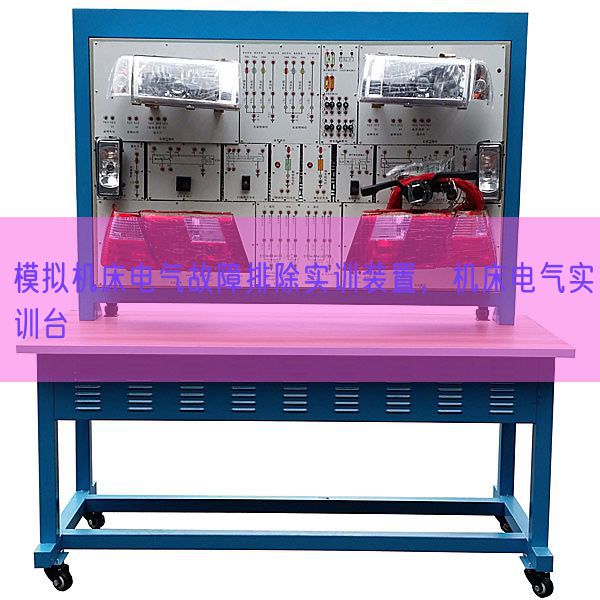

模仿机床电气故障排除实验装置 　
一、基础简介
模仿机床电气故障排除实验装置是我公司为各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实验设备。全用来课堂演示、机床电气控制原理性实操及实验实习考核。装置经过便利地更换箱式挂式模块件可分别考核四种机床电子回路，运用率高、减少资金投入，每个箱式挂式模块件设定有的智能故障设定功能，实操便利。由于设备均应用工业上通用的电器，因而可作为电工类职业培训的考核设备。经过本设定的培训能提升学生动手能力和故障排除技能，并克服以往在实际设备上实行教学费用高而且难以达到教学目的的弱点。

二、适用界限
经过更换箱式挂式模块件能完成以下四种机床电子回路的实验考核：
1、T68卧式镗床电子回路技能实验考核
2、CA6140普通车床电子回路技能实验考核
3、Z3050摇臂钻床电子回路技能实验考核
4、X62W型万能铣床电气技能实验考核
每个电子回路均设定有17-25个故障点，经过箱式挂式模块件上的故障设定盒随机设计故障点。
三、特别点
1、一台装置能完成四种机床电子回路的实验考核，经济效益显著。
2、设定有电压（V）型和电流（A）型保护器，能保证实操者人身安全，还设定有实验管理器，可设定实验时间，定时报警而且切断电源。为学生的考核提供一个统一的标准。
3、设定有单片机和全程监控三相输出作业电源相间、线间过载或短路，一旦发生即切断电源而且警报，故障排除按下复位按钮后才能重新启动电源，保证设备安全。
四、技术功能
1、写入电源：三相四线～380V±10% 50Hz
2、温度（℃）：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.5KVA
4、外观尺寸：1500mm×750mm×1400mm
五、装置的包括及功能
装置主要有实验屏、实验机床电子回路箱式挂式模块件、实验桌等构成。
（一）实验屏
实验屏为钢制双层亚光密纹喷塑构造，铝制操作面板
1、主控功能板
（1）三相五线电源写入，经过漏电保护器接通总开关,由接触器经过启动、停止按钮实行实操。
（2）设定有450V指针式交流ACAC电压（V）表三只，指示电源写入的三相电源电压（V），并有三只指示灯指示实验台与外部电源的通断。
（3）三相四线电源输出，设定有单片机全程监控相间、线间过载或短路自动切断总电源，而且设定有报警与复位功能。
（4）无线智能考核系统
应用最新 MCU 技术 RAM 处置整理芯片的数字化包括电子回路板与配套无线故障设定控制系统，系统平稳、不易感染病毒。
控制模型块(PC 控制终端或手持位移控制终端)和驱动模型块(智能故障设定驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
驱动模型块内置智能故障设定控制系统，配备有专用新型无线数值传输模型块(可插拔型)和RS232 串行通讯连接口，可无线组网通讯和 RS232 有线通讯。
手持位移控制终端应用 7 寸高清晰彩色液晶触控屏，中文菜单式触控实操界面，人机对话友好。手持位移控制终端可控制随意一台带驱动模型块的实验设备。
手持位移控制终端不联网时可作单机实操，当带驱动模型块的实验设备无线组网时，手持位移控制终端可无线进网作为联网终端，可作学生机登录实验与考核的实操终端，也可作教师机登录出题设故的实操终端。
可经过 PC机或平操作面板电脑控制终端实行实验考核，也可经过手持位移控制终端实行实验考核，教师与学生界面分开，教师经过密码进入教师界面出题，学生在普通界面答题。(注：教师与学生设故与排故界面原理图与设备操作面板原理图完全一致)
可自由设定随意一处有关的各种常见故障，故障类型含有概括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模型块可以设定 8 路大电流（A） 5A 的开路故障、16 路小电流（A） 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设定。可按照需求拓展设定 64 路大电流（A） 5A 的开路故障、128 路小电流（A） 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设定。可按照用户使用要求调节故障设定点的数量和故障设定类型。
全部配备装备驱动模型块的实验设备，均可经过内置的专用新型无线数值传输模型块无线组网，完成远程集中管理。
用户可选用经过无线或 RS-232 串行口通讯与其它实验设备配套的无线故障设定控制系统构成一个互联网，经过主控计算机数值数值控制每一台实验设备的故障设定、故障排除、功能数值设定、远程起动、信息反馈、考核评定分数等功能。
（5）设定有380V安全插孔（五孔）和220V插头座，为外部仪表器具提供作业电源。
2、辅助器件装配屏
右边装配屏装备有实验考核用的演示及检验电机，电机全部的接线口全部已引到操作面板上，经过专用安全实验连接线与实验考核电子回路箱式挂式模块件连接。
六、配套教学资源（全室共1套）
机床电气线路拟真教学系统（设定有系统著作权）
一、系统要求：
系统以实际工程项目为主线，以施工任务为引领，突出技能实训；强调职场场景，全部实训在三维（3D）场景下实行；重视教学设计，不一样的知识单元含有诸如器件材料、接线、拟真实操等技能实训教学模型块。系统应用三维（3D）可视化控制与数值库技术而制作，设定有很强的技术性、职业性、情景性、过程性与互动性。系统设定有实操提醒，可供学习掌控把握者自行拟真实训。
本系统画面美观、导航清楚、实操简便、实验单元设定合理、拟真效果突出，设定有很强的情境性、过程性、交互性和智能性，是集助教、助学的一款不可多得的拟真系统。
二、技术功能数值：
含有五大实验项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。
（一）CA6140车床
1、实验内容：车床认识、电子回路原理、车床壁龛主电线路连接、车床壁龛控制电子回路连接、车床壁龛外部接线、教学资源。
2、车床认识含有概括两部分：车床认识和车床作业
车床认识：展示车床主要构成部分。含有概括主轴箱、挂轮架、进给箱、刀架、转盘、纵板箱、纵溜板、横溜板、尾架、丝杠、光杠、实操手柄。
车床作业：经过点击拟真车床按钮来实操车床运行，理解CA6140车床运作原理流程。
3、电子回路原理：电子回路图含有概括电源保护、电源开关、主轴电机、短路保护、冷却泵电机、刀架快速位移电机、控制电源变压及保护、断电保护、主轴电机控制、刀架快速位移、冷却泵控制、信号灯、照明灯。经过点击动态电子回路图理解电子回路运行过程中的原理。电子回路图通电运行的部分实行高亮显露。
4、车床壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、车床壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、车床壁龛外部接线
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
教学资源：CA6140型车床电气控制线路的装配与调节测试的文字教学资源。
（二）Z37钻床
1、实验内容：钻床认识、电子回路原理、钻床壁龛主电线路连接、钻床壁龛控制电子回路连接、钻床壁龛外部接线、教学资源。
2、钻床认识含有概括两部分：钻床认识和钻床作业
钻床认识：展示钻床主要构成部分。含有概括立内柱、外立柱、底座、摇臂升降丝杠、摇臂、主轴、主轴箱、作业台。
钻床作业：经过点击拟真车钻按钮来实操钻床运行，理解Z37钻床运作原理流程。
3、电子回路原理：电子回路图含有概括电源开关、冷却泵电机、主轴电机、摇臂升降电机、立柱松紧电机、抵押照明、零压保护、主轴电机控制、摇臂升降控制、立柱松紧控制。经过点击动态电子回路图理解电子回路运行过程中的原理。电子回路图通电运行的部分实行高亮显露。
4、钻床壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、钻床壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、钻床壁龛外部接线
实验内容：接线盒内拟真各种接线器件，可以自由接线。同时配备装备原理图，参照原理图实行连线。
教学资源：Z37型车床电气控制线路的装配与调节测试的文字教学资源。
（三）M7130磨床
1、实验内容：磨床认识、电子回路原理、磨床壁龛主电线路连接、磨床壁龛控制电子回路连接、磨床壁龛外部接线、教学资源。
2、磨床认识含有概括两部分：磨床认识和磨床作业
磨床认识：展示磨床主要构成部分。含有概括立柱、照明灯及开关、作业台、滑座、砂轮架、电磁吸盘。
磨床作业：经过点击拟真磨床按钮来实操钻床运行，理解M7310磨床运作原理流程。
3、电子回路原理：电子回路图含有概括电源开关及保护、砂轮电机、冷却泵电机、液压泵电机、控制电子回路保护、砂轮控制、液压泵控制、整流变压器、整流器、电磁吸盘、照明。经过点击动态电子回路图理解电子回路运行过程中的原理。电子回路图通电运行的部分实行高亮显露。
4、磨床壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、磨床壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、磨床壁龛外部接线
实验内容：接线盒内拟真各种接线器件，可以自由接线。同时配备装备原理图，参照原理图实行连线。接线完成图呈现器件连接完成后效果图。
教学资源：M7130型磨床电气控制线路的装配与调节测试的文字教学资源。
（四）X62W铣床
1、实验内容：铣床认识、电子回路原理、铣床壁龛主电线路连接、铣床壁龛控制电子回路连接、铣床壁龛外部接线、教学资源。
2、铣床认识含有概括两部分：铣床认识和铣床作业
铣床认识：展示铣床主要构成部分，含有概括悬梁、床身、轴速旋钮、刀杆、刀杆挂脚、主轴、作业台、回转盘、横溜板、升降台、底座。
铣床作业：经过点击拟真铣床按钮来实操铣床运行，理解X62W铣床运作原理流程。
3、电子回路原理：电子回路图含有概括电源开关及保护、主轴电机、冷却泵电机、进给电机、整流变压器、整流器、主轴限限制动作作、作业台快速位移、控制照明变压器、照明、主轴控制、快速进给控制、作业台进给控制。经过点击动态电子回路图理解电子回路运行过程中的原理。电子回路图通电运行的部分实行高亮显露。
4、铣床左壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
5、铣床左壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
6、铣床右壁龛控制电子回路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
7、铣床右壁龛主电线路连接
实验内容：接线盒内拟真各种接线器件，可以自由接线。点击实操提醒后，应连线的器件接线点高亮闪烁显露。同时配备装备原理图，连接点对应的原理图同时高亮闪烁。接线完成图呈现器件连接完成后效果图。
8、铣床壁龛外部接线
实验内容：接线盒内拟真各种接线器件，可以自由接线。同时配备装备原理图，参照原理图实行连线。接线完成图呈现器件连接完成后效果图。
教学资源：X62W型磨床电气控制线路的装配与调节测试的文字教学资源。
七、机床电子回路考核箱式挂式模块件基础配备
1.T68卧式镗床电子回路技能实验考核箱式挂式模块件故障点设定一览表：

故障编号	故障现象	故障编号	故障现象
1	机床不能启动	9	主轴电机不能正转
2	主轴正转不能启动	10	主轴只有点动控制
3	主轴正转不能启动	11	主轴电机不能反转
4	主轴正转不能启动	12	主轴正转作业不正常
5	主轴不能作业	13	主轴低速不能作业
6	主轴无高速	14	主轴反转作业不正常
7	主轴停止无限限制动作作	15	主轴高速不作业
8	主轴变速无冲动	16	快速电机不转

2.CA6140普通车床电子回路技能实验考核箱式挂式模块件故障点设定一览表：

故障编号	故障现象	故障编号	故障现象
1	机床无法启动	10	主轴、冷却泵电机不能启动
2	机床无法启动	11	冷却泵不能启动
3	机床无法启动	12	冷却泵不能启动
4	照明灯不亮	13	冷却泵不能启动
5	机床无法启动	14	刀架不能快速位移
6	机床无法启动	15	主轴不作业
7	主轴、冷却泵电机不能启动	16	冷却泵不作业
8	主轴电机控制不能自锁
9	主轴电机控制不能自锁

3.Z3050摇臂钻床电子回路技能实验考核装置故障点设定一览表：

故障编号	故障现象	故障编号	故障现象
1	机床不作业	11	立柱不能松开
2	机床不作业	12	立柱不能松开
3	主轴电机不能启动	13	主轴箱不能保持松开
4	主轴电机不能启动	14	主轴箱不能松开
5	摇臂不能上升	15	机床不能启动
6	摇臂不能上升	16	冷却泵不能启动
7	摇臂不能下降
8	摇臂不能下降
9	立柱不能夹紧
10	立柱不能夹紧

4.X62W型万能铣床电气技能实验考核故障点设定一览表：

1	冷却泵不能启动	9	进给变速无冲动，圆形作业台不能作业
2	主轴、进给均不能启动	10	作业台不能左右进给
3	主轴无变速冲动	11	非圆作业台不作业
4	主轴停止限限制动作作不正常	12	作业台不能向左进给
5	主轴电机不能启动	13	进给电机不能正转
6	主轴停止不能限限制动作作	14	作业台不能向上或向后进给
7	主轴不能启动	15	圆形作业台不能作业
8	进给电机不能启动	16	非圆作业台不能向右进给

七、货物配备表单

序号	设备名称	单位	数量	备注
1	实验屏	套	1
2	实验桌	张	1
3	学生凳	张	2
4	X62W型万能铣床电气技能实验考核箱式挂式模块件	套	1
5	PDH 电动葫芦电子回路技能实验智能考核箱式挂式模块件	套	1
6	Z3050摇臂钻床电子回路技能实验考核箱式挂式模块件	套	1
7	CA6140普通车床电子回路技能实验考核箱式挂式模块件	套	1
8	180W三相交流ACAC电机	台	3	装屏上
9	180W三相双速电机	台	1	装屏上
10	答题器	套	1
11	安全叠插专用实验连接线	根	20
