技师电子技术实训考核装置,电子技术实训考核装置

时间:2024-11-14 18:00:59 点击次数: 中人教仪厂

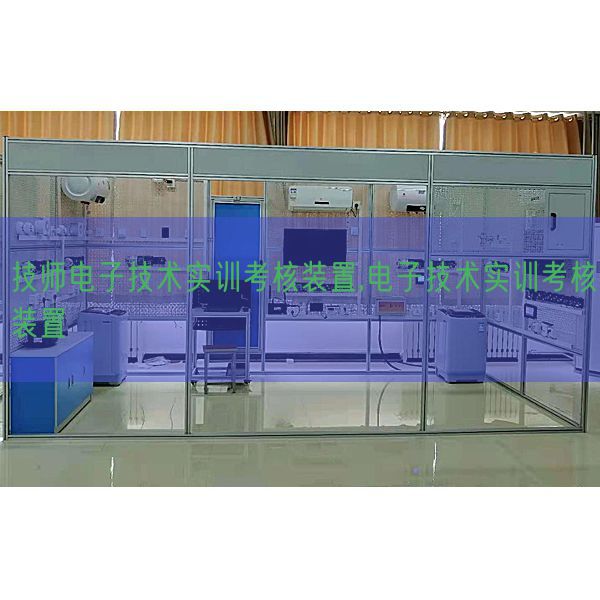

技师电子技术实训考核装置,电子技术实训考核装置(图1)

-780B 技师电子技术实验考核装置


一、设备特别点
该技师电子技术实验考核装置既可作为电子类工种和电工类工种的等级电工培训装置也可作为考核装置。装置应用模型块化设计,配备有分立元件模型块、单独功能模型块和故障设定模型块等三大类模型块和其相应的系统连接口构成。可按照不一样的实验题目,选用不一样的模型块结合包括各种经典型的电子技术线路来实行实训。而且考核系统可经过计算机数值在实验电子回路中自动设定各种故障。学生经过电子回路原理及测量工量具查找故障点以达到实验与考核目的。其适用来各劳动职业技能鉴定部门以准确、科学的手段对相关工种技术工人实行考核鉴定,同时也适合相关院校电类专业学生实验和考核。
1、智能化程度高:由教师经过电脑统一设定故障,便利、快捷,实训、考核成绩自动记录、评定分数、存档。极大提升管理水平。
2、设计创新:以单独的通用器件为最小积木式模型块单元,可灵活结合成不一样课题、不一样要求的实验电子回路。以模型块化的特别点强调实训学生在理解基础上灵活解决问题的动手能力。
3、工程实用:学生可直观真实元件及其符文号和作业状态的改变,使教育培训最大程度地贴近工程实际运用状态。带标准印刷的器件积木,使得线路直观,查故便利。
4、拓展兼容:基础器件的模型块化特别点使得本装置不会随新技术、新课题的发展而淘汰,只需多加核心新部位件即可拓展完成新课题的实验,并能完成强-弱电之间、交叉课程之间的互联、与相应软、硬技术的发展而同步升级。
5、可靠性:特殊工序技艺的积木式连接部位件及接插件保证10万次作业寿命,保证各触点的接触电阻小于10-4Ω,分布电容小于10PF。连接实验连接线1mm2(内部252股)超软优质铜芯线。
6、安全性:除常规的安全保护外,本装置还具备:强电器件(110V以上)和相关接插件没有任何带电接点外露。
二、技术功能
(一)写入电源:交流AC220V 50Hz,一相三线
(二)输出电源:
1、二路直线DC0~12V连续可调电源,输出最大电流(A)1.5A,有数字电压(V)指示输出电压(V),带过流保护功能,过流保警功能。
2、设故电源1路,TTL专用电源1路,±12V固定电源2路,带数字显露指示。
三、包括与配备装备
(一)实验桌:1500×800mm,钢木构造。
(二)箱式挂式模块件支撑架:长1400mm,上下二层,内有导轨。配备1只示波器支撑架。
(三)实验模型块配备:电阻模型块1、电阻模型块2、电阻模型块3、电阻模型块4、电阻模型块5、电位器模型块、四运放模型块、开关发光二极管模型块、555震荡模型块、十进制解码显露模型块、七段解码显露模型块2块、4011模型块2块、4012模型块、4027模型块、40175模型块、40192模型块2块、40194模型块、单脉冲模型块、555模型块2块、EDA模型块。
(四)设故模型块:数字定时器/减法循环计数器电子回路、脉冲顺序控制器电子回路、三角波方波发生器电子回路、锯齿波发生器电子回路、电脑连接口模型块1套。各个设故模型块内各有14个故障点。
(五)设故考核系统:经过电脑自动设定实验考核故障点,学生解析确定故障点后,在答题界面写入答案后故障点自动消失,并记录成绩。(电脑自备)
(六)可编程逻辑器件:EDA模型块应用ALTERA公司的EPM7128芯片,提供MAXPLUSII编程系统,并提供实验系统。
(七)附件:电源插头座箱式挂式模块件1块、通信电缆1套、插件板4块、标准实验连接线50根、短接桥20只、数字万用表1只。
四、实验项目

1、数字定时器电子回路
2、减法循环计数器电子回路
3、脉冲顺序控制器电子回路Ⅰ
4、脉冲顺序控制器电子回路Ⅱ
5、单脉冲控制移位寄存器Ⅰ
6、单脉冲控制移位寄存器Ⅱ
7、三角波方波发生器电子回路
8、锯齿波方波发生器电子回路Ⅰ
9、锯齿波方波发生器电子回路Ⅱ
10、正弦三角波方波发生器
11、结合逻辑控制移位寄存器
12、电平检验测试器控制扭环形计数器
13、顺序脉冲控制器
14、定时计数电子回路
15、BCD码加法器
16、BCD码减法器
17、数字定时器电子回路排故
18、减法循环计数器电子回路排故
19、脉冲顺序控制器电子回路排故
20、三角波方波发生器电子回路排故
21、锯齿波发生器电子回路排故
22、用可编程逻辑器件完成走马灯电子回路
23、用可编程逻辑器件完成四位全加器电子回路
24、用可编程逻辑器件完成3线-8线译码器
25、用可编程逻辑器件完成4位计数器
26、用可编程逻辑器件完成数码管静态显露
