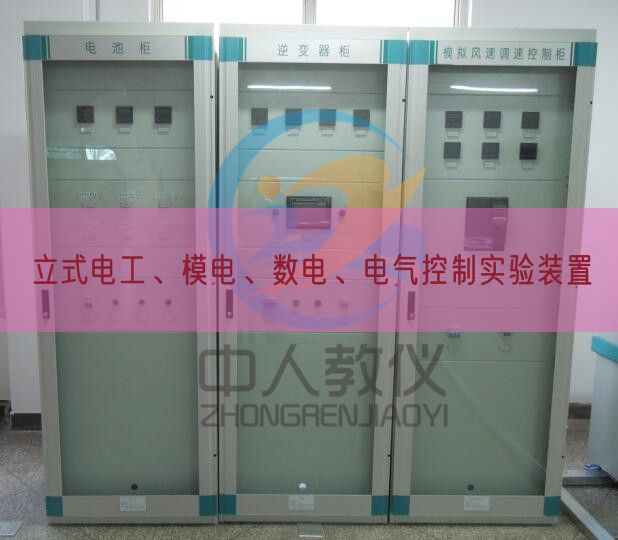

立式电工、模电、数电、电气控制实验装置

-528B 立式电工、模电、数电、电气控制实验装置

一、设备的特别点：
　　实验台设定有较完善的安全保障功能，较齐全的功能。电工、电气控制实验器件应用适应性强的模型块式箱式挂式模块件；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不一样深度，不一样广度的教学要求。数电、模电在九孔通用电子回路板箱式挂式模块件上完成，按照实验复杂程度选取箱式挂式模块件个数，按照实验电子回路在通用电子回路板上拼插实验电子回路，实验元件制成透明盒体，直观性好，盒盖印有永不褪色元件符文号，线条清晰美观。盒体与盒盖集合应用较科学的压卡式构造，维修、更换元件拆卸装配便利。该实验台构造合理，学校可随时按需要增添新的模型块箱式挂式模块件，灵活、经济。

二、适用界限：
　　适用来高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电子回路解析、模仿电子技术、数字电子回路、电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想设备，它的配备装备是学校上水平、上等级的重要标识。
三、实验台、实验屏和实验实操桌构造及功能：
1、实验台包括与功能
1.1.电源及功能数值
1.1.1写入电源:三相四线电源，写入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流AC电源，提供三相0～380V连续可调的交流AC电源，同时可得至0～250V一相可调电源(配备有一台1.5KVA的三相自耦调压器，配备有三只指针式交流AC电压（V）表，指示调压器输出电压（V）)。
B组:低压交流AC电压（V）3－24V分七档可调，最大输出电流（A）1.5A，电流（A）表指示。
C组:低压直线DC稳压电源，电压（V）5V，电流（A）0.5A，电流（A）表指示。
D组:双路稳流稳压电源，二路输出电压（V）均为0～30V，由多圈电位器连续调动，输出最大电流（A）为1.5A，每路电源输出有0.5级数字电流（A）表、电压（V）表指示。电压（V）平稳度<10－2，负载平稳度<10－2，纹波电压（V）: <5mV。
E组:一相交流AC市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波动线:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。
1.2.2频率界限:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f 1.2.6直线DC偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续改变，界限10%～90％。
1.2.9压控振荡(VCF)：加外加直线DC电压（V）0--±5V改变时，对应的频率改变大于l00:1。
1.2.10输出衰减:20dB　40dB　60dB
1.3频率计数器:
1.3.1测频界限:lHz～l00MHz。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3写入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率（W）放大器：写入音频 电压（V）不低于10mV，输出功率（W）不小于1W，音量可调，内有喇叭，用来放大电子回路扩音，也可作信号寻迹。
1.6七段译码器：3组七段译码器及对应译码显露数码管。
1.7绝缘电阻：>5MΩ
1.8漏电保护：漏电动作电流（A）≤30MA
２、实验屏：
2.1外测直线DC电流（A）表：精确度０.５级，三位半数字式显露，测量界限０～1000uA。
2.2外测直线DC电流（A）表：精确度０.５级，三位半数字式显露，测量界限０～10mA。
2.3外测直线DC电流（A）表：精确度０.５级，三位半数字式显露，测量界限０～100mA。
2.4外测直线DC电流（A）表：精确度０.５级，三位半数字式显露，测量界限０～1000mA。
2.5外测交流AC电流（A）表：精确度０.５级，三位半数字式显露，测量界限０～100mA。
2.6外测交流AC电流（A）表：精确度０.５级，三位半数字式显露，测量界限０～1000mA。
2.7四路电流（A）插头座：与配备装备的电流（A）插头配套使用，在实验中完成一表多测。
2.8指针式功率（W）因数表：外测实验电子回路功率（W）因数，2.5级。
2.9指针式±100uA电流（A）表，1.5级，外测。
2.10指针10mA电流（A）表，1.5级，外测。
2.11实验变压器：100W，220V/36V+110V，接线端已由操作面板接线柱引出，实验便利。
2.12日光灯照明、实验二用电子回路：由选用开关控制日光灯为实验用或照明用。实验端口已经过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
2.13实验屏中部：实验模型块箱式挂式模块件实验时安放位置。箱式挂式模块件调换，安放便利。
3、实验实操桌：加强型双面防火烧板制成，不变形、不褪色，造型美观大方，左右有抽屉，放置工量具，下边为放置储物柜，用来存储元件。
三、包括与配备装备：
（1）包括：实验装置由实验屏、实验模型块箱式挂式模块件、实验台、实验实操桌包括。一台二座，规格：160×70×172cm。
1、实验屏：左侧为测量电表及电流（A）插头座，右测为实验变压器，日光灯实验电子回路、功率（W）因数表等，中部为实验时放置箱式挂式模块件。
2、实验台：由电源、信号源、安全保护装置包括。
3、实验实操桌：桌面实验时放置实验器件，下部为储物储物柜储物实验器件用。
4、实验模型块箱式挂式模块件：
-01 电流（A）源—电压（V）源变换电子回路、受控源特性实验电子回路、直线DC实验电子回路构成。
-02 由常用分立元件，RC选频互联网测量单元构成。
-03 三相负载
-04 继电控制一单元
-05 继电控制二单元
-06 继电控制三单元
-07 数电、模电九孔万能实验插板一、二单元
（2）器件材料配备装备(1台2座)：
2台180W三相电机，1只MF47万用表，1只数字万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、包括座等元件单元盒（元件已装在单元盒内），1套工量具，2张学生凳。
（3）用户自备器件材料：示波器（型号不限），功率（W）表，滑线变阻器，毫伏表。
四、实验内容：
（1）电工实验部分

1．常用电工仪表的使用
2．线性元件与非线性元件的伏安特性
3．直线DC电子回路电压（V）与电位的研究
4．基尔霍夫定律的检验
5．迭加原理与互易定理的检验
6．代文宁定理与诺顿定理的检验
7．电压（V）源与电流（A）源的等效变换
8．受控源的研究 　
9．一阶电子回路的响应
10．二阶电子回路的响应
11．研究LC元件在直线DC电子回路和交流AC电子回路中的特性
12．交流AC电子回路功能数值的测量
13．正弦交流AC电子回路RLC元件的特性
14．RL及RC串联电子回路实验
15．RLC串联谐振电子回路
16．日光灯电子回路连接
17．改善功率（W）因数实验
18．互感的测量
19．三相电子回路及功率（W）的测量
20．R-C选频互联网实验
21．二端口互联网的研究
22．一相变压器实验
23．三相异步电机的使用与起动
24．三相异步电机的正、反转
25．三相异步电机的Y-△起动
26．三相异步电机的顺序控制
27．三相异步电机的能耗限制动作

（2）模仿部分实验

1．二极管的正、反相特性
2．晶体三极管的写入、输出特性　
3．晶体管共射极单管放大器　　　
4．两级阻容耦合放大电子回路　　　
5．负反馈对放大器功能的影响　　
6．场效应管放大器　　　　　　　
7．差动放大电子回路　　　　　　　　
8．运算放大器指标测量试验　　　　　
9．包括运算放大器的基础应用
(多种模仿运算电子回路)
10．包括运算放大器非线性应用
（多种波动线发生器）
11．变压器耦合推挽功率（W）放大器
12．0TL功率（W）放大器
13．包括功率（W）放大器
14．一相桥式整流电子回路
15．串联型晶体管直线DC稳压电源
(设计性实验)
16．包括直线DC稳压电源
17．单结晶体管特性
18．单结晶体管触发电子回路
19．晶闸管简便测量试验
20．晶闸管可控整流电子回路

运用上述20项实验元件还可完成下面实验项目

l．电压（V）负反馈偏置电子回路　　　　
2．分压式电流（A）负反馈偏置电子回路
3．用二极管平稳作业点 　　　
4．共基极放大电子回路　
5．共集电极放大电子回路　
6．共源极基础放大电子回路
7．场效应管共漏极电子回路
8．场效应管共栅极电子回路　
9．单管阻容放大电子回路
10．变压器耦合放大电子回路
11．甲类功率（W）放大电子回路
12．串联电流（A）负反馈电子回路
13．串联电压（V）负反馈电子回路
14．并联电压（V）负反馈电子回路
15．并联电流（A）负反馈电子回路
16．共基共射极放大电子回路
17．自举射极输出电子回路
18．NPN一PNP直接耦合放大电子回路
19．用负反馈消除自激振荡
20．晶体管开关作用
21．变压器反馈式振荡电子回路
22．电容三点式振荡电子回路
23．电感三点式振荡电子回路
24．差动放大电子回路的基础形式
25．长尾式差动放大电子回路
26．双电源长尾式差动放大电子回路
27．运放用作交流AC比例放大
28．反相写入保护措施
29．同相写入保护措施
30．电源极性错接的保护
31．RC高通电子回路
32．运用三极管来保护器件
33．差动写入运算电子回路
34．快速积分电子回路
35．模仿一阶微分方程电子回路
36．模仿二阶微分方程电子回路
37．基础对数运算电子回路
38．实用微分电子回路
39．反对数放大基础电子回路
40．简便的过零对比电子回路
41．运用二级管作为上限检验测试幅度选用电子回路
42．下限幅度选用电子回路
43．RC无源互联网的低通滤波电子回路
44．同相写入一阶低通滤波电子回路
45．反相写入一阶低通滤波电子回路
46．简便的二阶RC滤波电子回路
47．经典型二阶RC有源低通滤波电子回路
48．经典型二阶高通有源滤波电子回路
49．基础带通滤波电子回路
50．经典型带通滤波电子回路
51．矩型波振荡电子回路
52．宽度可调的矩形波发生器
53．幅频可调的锯齿波发生器
54．一相半波整流电子回路
55．一相全波整流电子回路
56．电容滤波电子回路
57．电容滤波带电阻负载
58．RC滤波电子回路
59．基础LC滤波电子回路
60．二倍压整流电子回路
61．三倍压整流电子回路
62．基础稳压电子回路
63．基础调节管稳压电子回路6
64．设定有放大环节的稳压电子回路
65．一相半波可控硅整流
66．电子调压电子回路
67．电子催眠器一一趣味性实验一
68．电子门铃电子回路一一趣味性实验二
69．电子报警电子回路一一趣味性实验三

（3）数字部分实验
l．TTL包括逻辑门的功能数值测量试验
2．CM0S逻辑门的功能数值测量试验
3．TTL包括电极开路门与三态输出门的应用
4．与、非、或、与非门电子回路实验
5．半加器电子回路实验
6．全加器电子回路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器变换成D触发器
12．D型触发器变换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方法
16．MSI数值选用器及逻辑设计
17．微分型单稳态电子回路
18．环形多谐振荡器
19．运用门电子回路包括编码器分配器、选用器
20．结合电子回路的设计之一一一编码变换
21．结合电子回路的设计之二一一显露电子回路
22．同步时序电子回路的设计
23．计算机数值时序电子回路的设计
24．包括定时器测量试验及应用
25．CM0S包括A/D、D/A变换电子回路实验
26．二极管非门、或非门电子回路
27．三极管非门、与非门、或非门电子回路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表

（4）电气控制部分实验

1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．设定有自锁的正转控制线路
4．设定有过载保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗限制动作控制线路
17．全波整流能耗限制动作控制线路
18．C620车床电气控制线路
19．手动降压起动
20．一相运行反接限制动作控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电子回路联锁控制线路
24．主电子回路联锁控制线路
