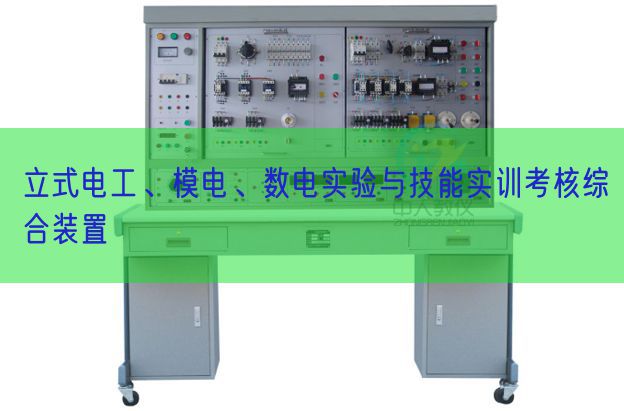

立式电工、模电、数电实验与技能实训考核综合装置

L-770B 立式电工、模电、数电实验与技能实验考核综合装置

一、基础简介：
本装置是电工、模电、数电、电拖实验与技能实验考核有机的集合，做到资源共享一室多用，减少实验实验指导教师人员和基建投入，经济效益显著。与L-755系列设备相比，在实验台技术，实验内容深度与广度做了较大的改进。实验项目含有概括电工学、电工原理、模仿电子技术、数字电子电子回路、电力拖动、电气控制、继电控制等课程，可完成交直线DC、振荡、磁场电子回路、运算放大器、整流电子回路、交直线DC放大电子回路、数字逻辑电子回路、电气控制等电子回路实验。实验部分应用德国职业教育先进的实验方法：运用九孔通用万能实验板和分立式透明元件盒灵活地结合实验，元件可重复运用，实验便利，动脑动手能力强。
模电、数电技能实验改革传统实验实验教学模式，经过基础实操技能和三十几类实用新型电子回路的制作、调节测试，使学生掌控把握电子设备的制作调节测试，学会阅读电子回路原理图和PCB图，熟悉常用电子元件的选用、测量试验，掌控把握焊接和电子回路组装工序技艺技能（设备中配备三十几套特制实验电子回路板和相应元件），并能处置整理装配调节测试过程中出现的问题。实验电子回路中涵盖开关、音频、信号发生、计数、译码、显露、测量、控制等内容。
电工、电拖技能实验经过安全用电，常用工量具及仪表的使用，电工基础技能实训，电机的装配维护与故障处置整理，电机基础控制线路的装配、调节测试与维修，常用生产机械电气控制线路的故障解析与处置整理等项目系统实训。可以达到劳动及社会保障职业技能鉴定中级以上水平。本系列设备设定有科学性、检验性、实用性、趣味性，是高等、中专、职业学校及各类培训机构新建、改建实验室的理想设备。
二、特别点：
1、即能完成电工、模电、数电、电拖实验又能实行电工、模电、数电、电拖实验考核，大大节省实验用房，节省管理人员，经济效益显著。
2、实验部分元件盒体透明，直观性好，盒盖与盒体应用较科学的压卡式构造，维修拆卸装配便利，可重复使用。元件盒在九孔万能实验板上随意插接成实验电子回路，方法灵活，使学生所学知识灵活运用，快速掌控把握。数电部分实验配备装备通用包括插头座，多加包括就能拓展实验，实验拓展性强。
3、实验部分在网孔板上完成，实操便利、灵活，更换器件便捷，接近工业现场，易拓展实验功能或开展新实验项目。
4、实验实验项目丰富，装置功能齐全。
5、设定有电压（V）型电流（A）型漏电保护器，并有单片机自动全程监控装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动作业电源。能保证设备和实操者安全。
6、参考标准为一室12台学生台，1台教师台，用户可按照学生人数酌情增减，教师台即能演示又能分别控制学生台的作业电源。
三、技术功能：
1、作业电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度（℃）：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1KVA 4、重量（kg）：200Kg
四、功能包括
1、电源及功能数值：
1.1写入电源：由启动、停止按钮控制三相四线电源写入，写入时指示灯亮。
1.2电源输出：有嵌入式保险盒，三相漏电开关，过载、短路软截止保护装置，三级保护功能。
A组：单、三相可调交流AC电源，提供0－430V连续可调的交流AC电源，同时可得到0—250V一相可调电源（配备有一台1.5KVA的三相自耦调压器，配备有三只交流AC电压（V）表，指示调压输出电压（V））
B组：低压交流AC电压（V）3－24V分七档可调，最大输出电流（A）1.5A，电流（A）表指示。
C组：低压直线DC稳压电源，电压（V）5V，电流（A）0.5A，电流（A）表指示。
D组：双路恒流稳压电源，二路输出电压（V）均为0—30V，内置式继电器自动换档。多圈电位器连续调动，使用便利。输出最大电流（A）为1.5A，设定有预设式限流保护功能，输出有0.5级数字电流（A）表、电压（V）表指示，电压（V）平稳度＜10-2，负载平稳度＜10-2，纹波电压（V）＜5mv。
E组：一相交流AC市电输出，由万能插板供用户设备使用。
2、安全保护：设定有电压（V）型和电流（A）型漏电保护器，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮后方可再次启动电源，保证实操者和设备安全。
3、函数信号发生器
3.1波动线：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波.
3.2频率界限：由0.1Hz到2MHz，分七个频率档级。
3.3正弦波失真度：10-30Hz<3%　30Hz-100KHz≤1%
3.4方波响应：前沿/后沿≤100nS（开路）
3.5最大输出幅度(开路)：f＜1MH 幅度≤15VP-P；1M＜f≤2MHz 幅度≤11Vp-p
3.6直线DC偏置(开路)：±l0V
3.7输出阻抗Z：ZO=50Ω±5Ω
3.8占空比：脉冲与锯齿波上升、下降沿可连续改变，界限10%～90％。
3.9压控振荡(VCF)：加外加直线DC电压（V）0—±5V改变时，对应的频率改变大于l00:1。
3.10输出衰减：20dB　40dB　60dB
4、频率计数器：
4.1测频界限：lHz～l00MHz。
4.2闸门时间：0.01S、0.1S、1S、10S
4.3写入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
5、单次脉冲：每次可输出一对正负脉冲。
6、音频功率（W）放大器：写入音频 电压（V）不低于10mV，输出功率（W）不小于1W，音量可调，内有喇叭，用来放大电子回路扩音，也可作信号寻迹。
7、七段译码器：6组七段译码器及对应译码显露数码管。
8、智能型功率（W）、功率（W）因数表
由24位专用DSP、16位高精确度AD变换器和高速MPU单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。系统上应用RTOS设计思路，同时配备有PC监控系统来加强解析能力。功率（W）测量精确度为1.0级，功率（W）因数测量界限0.3-1.0，电压（V）电流（A）测量范围为450V和5A，能自动判别负载性质（感性显露"L"，容性显露"C"，纯电阻不显露），并可存储15组测量数值，供随时查阅。
9、真有效值智能交流AC电流（A）表一只
由单片机主控测量试验电子回路包括全数字显露和全测程交流AC电流（A）表一只，经过键控、数字显露窗口完成人机对话功能控制模式。能对交流AC信号（20-20KHz）实行真有效值测量，测量界限0～5A，测量范围自动判别、自动变换，精确度0.5级，四位数码显露。同时能对数值实行存储、查询、修改（共15组，掉电存档）。
10、智能型直线DC数字电流（A）表一只
应用ECL公司高功能AD变换器配以高速MPU单元设计而成，经过键控、数字显露窗口完成人机对话功能控制模式。设定有自动与手动测量范围，测量界限：0-2000mA。手动测量范围为：20mA、200mA、2000mA。测量精确度为0.5级。设定有数值存储与查询功能。设定有超测量范围报警、指示等功能。
五、全室包括与配备装备（以参考标准：1台教师台，12台学生台为例）
1、实验实验屏12个，每台学生台配备装备1台，材料为钢制双层亚光喷塑，左边为网孔板，右边为九孔万能实验板。下部为电源、信号及控制单元。
2、实操桌：铝木构造，桌面为防火烧、防水浸、耐磨损高密度板。共12张，一桌二座，桌面配备装备一块胶皮板保护桌面，桌体下部为元件储物储物柜，放置元件。
3、教师台1台：由实验实验演示屏、桌、学生电源包括控制器构成，即可作实验实验讲解演示又能分别控制学生台的作业电源以提升安全系数。
4、器件材料配备装备（以参考标准：1台教师台，12台学生台即25座为例）：

B：电子实验
1．常用仪表器具仪表的使用
2．常用电子元件的识别与检验测试
3．电烙铁拆卸装配与电子锡焊技能实训
4．印刷线路板的制作
5．三端包括稳压直线DC电源的制作
6．串联型直线DC稳压电源的制作
7．低频信号电压（V）放大器的装配与测量试验
8．设定有负反馈信号放大器电子回路的制作与测量试验
9．文式桥振荡器的焊接与调节测试
10．电池电压（V）监视电子回路的制作与测量试验
11．电子催眠器电子回路的制作
12．模仿"知了"电子电子回路的制作实验
13．实用声控、光控节电照明灯的制作与实验
14．电子驱蚊器线路的制作实验
15．保护视力定时器线路 16．语音报警喇叭的制作与实验
17．逻辑测量试验器的制作与测量试验
18．正负脉冲信号的制作与测量试验
19．智力竞赛抢答器的制作
20．水位报警器电子回路的制作
21．迷你闪光彩灯的制作
22．光控音乐门铃
23．实用模仿自然风控制器的制作
24．台灯调光电子回路
25．实用CMOS触摸锁钥电子回路
26．自动充电器的制作
27．半导体收音机的组装与调节测试
28．助听器的组装与调节测试
29．声、光控楼道灯的组装与调节测试
30．灭火机器人的组装与调节测试

（二）实验部分：
A、电工实验：
1．电工测量仪表的使用　　　　　　　
2．常用元件的识别与检验测试　　　　　　
3．线性元件与非线性元件的伏安特性
4．电源的外特性　　　　　　　
5．电位值、电压（V）值的测量　　　　
6．电流（A）表和电压（V）表的扩程　　　　　　　
7．基尔霍夫定律的检验　　　　
8．验征楞次定律
9．迭加原理与互易定理的检验　　　　　
10．戴维南定理与诺顿定理的验征　　　　
11．电压（V）源与电流（A）源的等效变换　　　　　
12．受控源特性的研究　　　　　　　　　
13．一阶电子回路实验　　　　　　　　　　　
14．二阶电子回路的过渡过程
15．研究LC元件在直线DC和交流AC电子回路中的特性
16．负载获取最大功率（W）的条件
17．交流AC电子回路功能数值的测量
18．正弦交流AC电子回路中RLC元件的特性
19．RL及RC串联电子回路实验
20．RLC串联谐振电子回路
21．日光灯电子回路的连接及功率（W）因数改善
22．三相负载的星、三角接法
23．三相电子回路及功率（W）的测量
24．R-C选频互联网的研究
25．二端口互联网研究　
26．一相变压器实验　　　　　　
27．互感电子回路实验
28．三相异步电机的使用与起动
29．三相电机继电接触控制的基础电子回路
30．三相电机Y-△起动控制实验
31．三相电机的顺序控制实验
32．三相电机能耗限制动作控制实验
33．最简便的电子回路　　　　　　　　　　　
34．电子回路中各点电位与参考点的选用　　
35．电阻的串联　　　　　　　　　　　　
36．电阻的并联　　　　　　　　　　　　
37．电阻的混联　　　　　　　　　　　　
38．电阻分压器电子回路　　　　　　　　　　
39．全电子回路欧姆定律　
40．电桥的应用与平衡条件　　　　　　
41．节点电压（V）法　　　　　　　　　　　
42．线路电压（V）法　　　　　　　
43．支路电流（A）法　　　　　　　　　　　　
44．RCL并联电子回路　　　　 　　　
45．串联电子回路　　　　　　　　　
46．变压器构造及作业原理　　　　　
47．基尔霍夫第一定律　　　　　　　　　
48．基尔霍夫第二定律　　　　　　　　　
49．日光灯电子回路原理　　
50．扩大电压（V）表测量范围　　　　　　　　　
51．扩大电流（A）表测量范围
52．RC电子回路的过度过程　　　　　　　 　
53．RL过渡过程　　　　　　　　　　
54．电容的串联电子回路　　　　　　　　　
55．电容的并联电子回路
56．电容器的充放电
57．电容器在交直线DC中的作用
58．条形磁铁在线圈中的动作
59．电容的混联
60．纯电阻、电感、电容电子回路
61．磁耦合线圈的顺串
62．磁耦合线圈的反串
63．欧姆表的作业原理
64．双联开关二地控制
65．用示波器查看磁滞回线
66．磁路欧姆定律
67．两线圈的互感及同名端
68．互感耦合
69．提升功率（W）因数的方法
70．一相电子回路功率（W）的测量
71．收录机电源电子回路
72．滤波电子回路
73．电阻与温度（℃）的关系:用伏安法测出灯丝
在不一样电压（V）下的阻值。
74．三相异步电机闸刀控制正转实验
75．设定有过载保护的控制线路
76．按钮控制的正反转控制线路
77．接触器控制星一三角降压起动控制线路

B、模电、数电实验：
（1）模仿部分实验
1．二极管的正、反相特性
2．晶体三极管的写入、输出特性　
3．晶体管共射极单管放大器　　　
4．两级阻容耦合放大电子回路　　　
5．负反馈对放大器功能的影响　　
6．场效应管放大器　　　　　　　
7．差动放大电子回路　　　　　　　　
8．运算放大器指标测量试验　　　　　
9．包括运算放大器的基础应用
(多种模仿运算电子回路)
10．包括运算放大器非线性应用
（多种波动线发生器）
11．变压器耦合推挽功率（W）放大器
12．0TL功率（W）放大器
13．包括功率（W）放大器
14．一相桥式整流电子回路
15．串联型晶体管直线DC稳压电源
(设计性实验)
16．包括直线DC稳压电源
17．单结晶体管特性
18．单结晶体管触发电子回路
19．晶闸管简便测量试验
20．晶闸管可控整流电子回路
