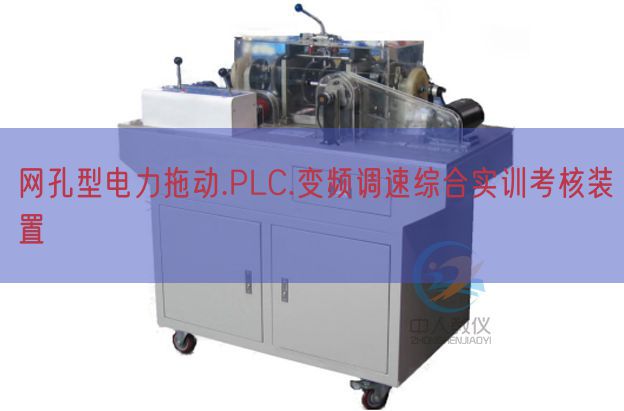

网孔型电力拖动.PLC.变频调速综合实训考核装置

W-870C-1 网孔型电力拖动.plc.变频调节速度综合实验考核装置

本网孔型电力拖动.PLC.变频调节速度综合实验考核装置是为了适应职业教育改革和发展的需要而研制生产的。该装置含有概括交流AC和直线DC电机的电力拖动，常用低压电器及基础控制电子回路，同时多加了基于PLC和变频器的电机基础控制线路，以及常用机床的控制线路。装置外观美观、构造合理、实验内容丰富，实验方法接近工业现场，实验方法灵活，可拓展性强。该装置适用来自动化专业与机电一体化专业开设的《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》等课程所开设的技能实训。
一、装置特别点：
1、应用网孔板构造，实验方法灵活，接近工业现场，可多加元件多加实验内容，方便二次研发及功能拓展。
2、实验装置由电机、导轨、编码器、测量仪表、PLC主机、变频器等单元构成，实验内容丰富。
3、安全保障功能合理、科学，外观豪华、气魄。
4、基于PLC及变频器的电气控制实验项目，配备装备了MCGS组态系统与计算机数值实行通信监控实验运行状态。
二、技术功能：
1、作业电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度（℃）：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：＜1.0KVA
4、重量（kg）：200Kg
三、实验屏包括与功能：
1、实验屏外壳：钢制双层亚光密纹喷塑构造，金属铝操作面板。
2、三相四线电源写入：三只红、黄、绿指示灯亮。接通总开关，由接触器经过起动、停止按钮实行电源控制。
3、设定有450V指针式交流AC电压（V）表三只，指示写入三相电源线电压（V）。
4、安全保护：设定有电压（V）型漏电保护器和电流（A）型漏电保护器，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，保证设备和实操者人身安全。
5、实验管理器：平时作为时钟使用，设定有设定密码、实验考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或实操错误所造成的警报次数，为实操者实验、考核提供一个统一的标准。
6、励磁电源：直线DC220V/0.5A，设定有短路保护
7、电枢电源：直线DC0-220V/2A连续可调电源一路，设定有短路保护
8、连续可调交流AC电源：0-240V连续可调，设定有短路保护
9、可调同步励磁电机电源：0-40V/2A连续可调，设定有短路保护
10、磁盘电阻：90Ω四组，900Ω两组
11、整流二极管：IN5408四只
四、实验实操桌：钢制双层亚光密纹喷塑，桌面为防火烧、防水浸、耐磨损高密度板，设定有抽屉和元件储物储物柜，构造坚固、造型美观大方。
五、参考实验项目：
（1）电机基础实验
1．直线DC并（他）励电机的认识实验
2．直线DC并（他）励电机的空载实验
3．直线DC并（他）励电机的作业特性
4．三相鼠笼异步电机的认识实验
5．三相鼠笼异步电机的空载实验
6．三相鼠笼异步电机的作业特性
7．三相同步电机的认识实验
8．三相同步电机的空载实验
9．三相双速电机的认识实验
（2）电机控制部分
直线DC并（他）励电机控制
1．电枢线路串电阻启动及调节速度
2．电机正反转及限制动作实验
3．减压启动及降低电源电压（V）调节速度
三相异步电机控制
1．三相异步电机闸刀开关正转控制线路
2．三相异步电机接触器点动正转控制线路
3．三相异步电机设定有自锁的正转控制线路
4．三相异步电机设定有过找保护的正转控制线路
5．三相异步电机倒顺开关控制正反转控制线路
6．三相异步电机接触器联锁的正反转控制线路
7．三相异步电机按钮联锁的正反转控制线路
8．三相异步电机按钮接触器复合联锁控制线路
9．作业台自动往返行程控制线路
10．三相异步电机接触器控制串联电阻降压起动线路
11．三相异步电机时间继电器控制串联电阻降压控制线路
12．三相异步电机手动Y/△降压起动
13．三相异步电机接触器控制Y/△降压起动
14．三相异步电机时间继电器控制Y/△降压起动
15．三相异步电机QX3-13型Y/△自动起动控制线路
16．三相异步电机的多地控制
17．三相异步电机半波整流能耗限制动作控制线路
18．三相异步电机全波整流能耗限制动作控制线路
19．C620车床电气控制线路
20．三相异步电机手动降压起动
21．三相异步电机一相运行反接限制动作控制线路
22．电动葫芦电气控制线路
23．C6163车床电气控制线路
24．三相异步电机控制电子回路联锁控制线路
25．三相异步电机主电子回路联锁控制线路
三相同步电机控制
1．同步电机正转控制电子回路
2．同步电机的能耗限制动作控制线路
三相双速电机控制
1．双速电机手动变速控制线路
2．接触器控制双速电机的控制线路
3．时间继电器控制双速电机的控制线路
（3）基于PLC下的电机控制实验
1．PLC控制的三相异步电机正反转控制
2．PLC控制的三相异步电机Y/△启动控制
3．PLC控制的三相异步电机降压启动控制
4．PLC控制的三相异步电机能耗限制动作控制
5．C620车床电气控制线路
6．C6263车床电气控制线路
7．电动葫芦电气控制线路
（4）基于变频器的电机拖动与控制实验
1．变频器功能功能数值设定与实操
2．变频器报警与保护功能
3．多段速度选用变频调节速度
4．外部端子点动控制
5．控制电机正反转动作控制
6．控制电机运行时间实操
7．瞬间停电变频器功能数值设定
8．外部电压（V）变频调节速度
9．三相异步电机的变频开环调节速度
（5）PLC、变频器的电机拖动与控制实验
1．基于PLC通信方法的多段速选用变频调节速度
2．基于PLC通信方法的变频器开环调节速度
3．基于PLC通信方法的变频器闭环调节速度
六、参考实验项目配备装备元件：
