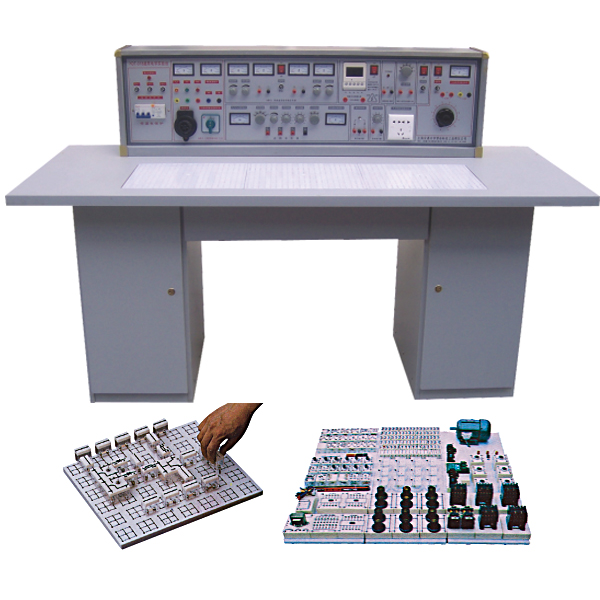

数电模电实验台

1．实验台外壳尺寸：123×35×20cm

2．三相保险座

3．三相电源写入指标

4．总开关：实验台电源总开关，带漏电、过载保护

5．试验按钮：试验漏电开关漏电功能

6．电源写入指示1只

7．电源输出指示3只(红、绿、黄三色)

8．交流ACACAC电压（V）（V）（V）表：指示输出线电压（V）（V）（V）

9．电压（V）（V）（V）变换开关：与电压（V）（V）（V）表协作使用，监示输出线电压（V）（V）（V）的大小与对称情况

10．接线座5只：A单元三相四线及地线输出

11．电流（A）（A）（A）表W相电流（A）（A）（A）输出指示

12．O/I开关：三相四线电源输出控制

(提升安全系数)

13．接线座2只：B单元交流ACACAC低压电源输出

14．电表(2A)：B单元交流ACACAC电流（A）（A）（A）指示

15．旋钮：B单元3-24V交流ACACAC低压选用输出

16．开关：C单元双路直线DC稳压电源开关

17．旋钮：C单元双路Ⅰ路稳流调动

18．旋钮：C单元双路Ⅱ路稳流调动

19．接线座2只：C单元Ⅰ路直线DC稳压输出

20．保险座：C单元双路稳压电源保险

21．电表4只：双路稳压电源电压（V）（V）（V）、电流（A）（A）（A）指示

22．接线座：D单元直线DC5V稳压输出

23．电表：D单元电流（A）（A）（A）0.5V输出指示

24．开关1：控制各低压交流ACACAC电、信号源

25．开关2：控制E单元交直线DC调压电源

26．电表：E单元交流ACACAC电压（V）（V）（V）输出指示

27．接线座4只：E单元交流ACACAC、直线DC输出口

28．旋钮：E单元0～240V电压（V）（V）（V）调动

29．插头座：G单元220V输出插头座

30．旋钮：音频功率（W）（W）（W）放大器音量调动

31．接线座2只：音频信号写入

32．按钮：单次脉使能开关

33．接线座3只：单次脉冲输出口

34．电表：函数发生器正弦波输出电压（V）（V）（V）指示

35．旋钮：正弦波输出三级衰减幅度粗调

36．旋钮：正弦波输出口

37．接线座：正弦波输出口

38．旋钮：矩形波输出幅度调动

39．接线座：三角波输出口

40．旋钮：函数信号发生器频率细调

41．接线座：矩形波输出口

42．旋钮：函数信号发生器五级频率粗调

43．电表：函数发生器输出频率指示

45．实验桌面尺寸：160×70cm

46．通用电子线路板：规格35×90cm，元件盒在其上随意拼插实行实验

47．储物板：放置元件盒

48．左储物储物储物储物柜：放置储物板（带门锁）

49．抽屉：放置常用工量具

50．右储物储物储物储物柜：放置储物板（带门锁）
