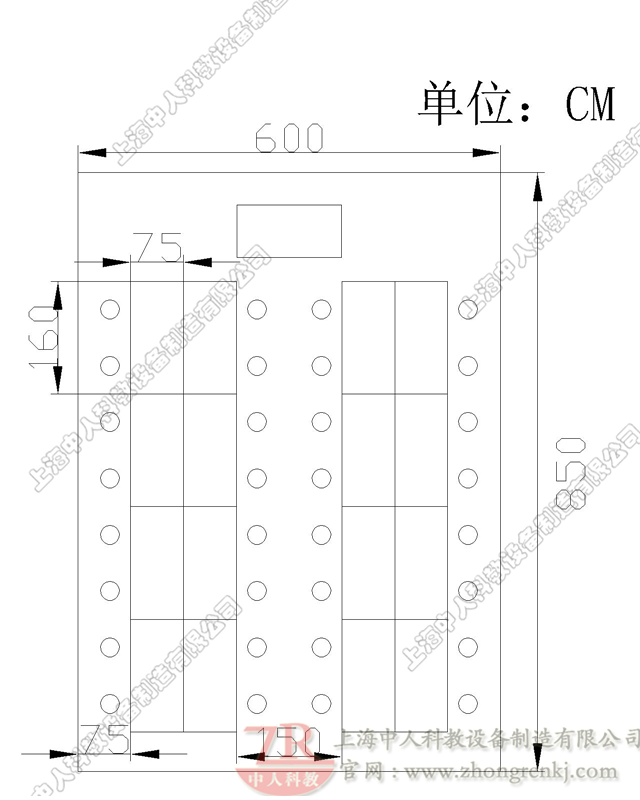

PLC实训室配置方案

可培养我们理论联系实际的能力，提高分析问题和解决问题的能力，增强了独立工作能力。并且通过该实验室，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。

产品参数：

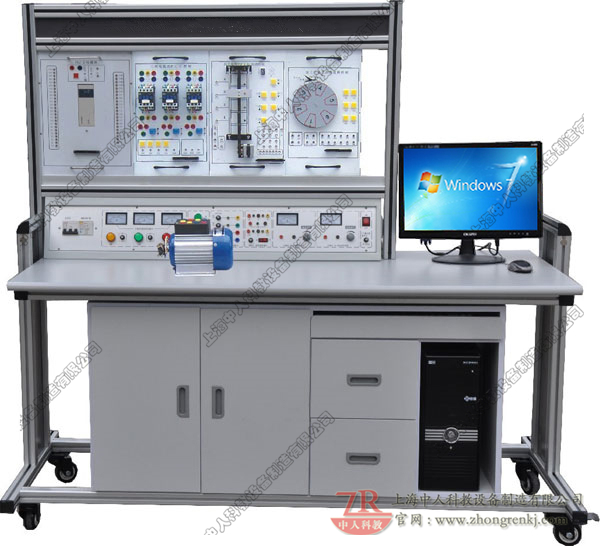

ZRPLC-01  PLC可编程控制器实验装置

一、概述

PLC可编程控制器是以微处理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断发展。根据这一发展形势，全国各大专院校、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。是PLC教学中的理想工具。

二、系统构成

1、PLC可编程控制器实验台
2、PLC可编程控制器实验装置
3、PLC可编程控制器操作桌
4、编程应用软件
5、仿真教学软件

6、PLC及转接通讯电缆

三、PLC可编程控制器实验台

（一）功能、特点
1）实验台包括

◆ 交流电源输区

◆ PLC主机 、编程电缆
◆ LED发光管、指示灯

◆ 输出负载指示
◆ 输入模拟开关（按钮和开关）

◆ LED数码管 、蜂鸣器
◆ 直流稳压电源5V1A，24V2A

◆ PLC输入 、输出端口
◆ 直流电机、继电器
2）PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
4）实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
5）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。

6）双口接线法：PLC实验台与实验挂箱装置之间的连接即可采用自锁紧接插件，单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家的单一连接法相比具有绝对优越性。
7）可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。

8）教师机配PLC 3D仿真教学软件：本软件可通过软件内置PLC程序编程界面编程并可写入虚拟PLC中控制3D仿真模型。可模拟输送带启停及正反转、不同尺寸物料双通道分拣、物料供给控制、物料检测、物料加工、机械控制、交通信号灯控制、不同尺寸物料三通道分拣、升降机控制、不同尺寸物料经传输带正反转输送至不同仓库、次品分拣、自动门控制、舞台升降与幕布控制等不少于20个3D仿真模型。软件还可监控虚拟PLC输入/输出状态，当部件卡住时可使用复位功能复位。软件具有分步式教学功能，从易到难教学。端子列表接线模式下弹出的端子列表是显示当前已接线的端子，且使用鼠标点击某个端子时，端子列表会单独显示与该端子相连接的其他端子，同时在三维场景对应连接模型也会有闪烁提示。国标图纸各个单元实验配备根据国家标准《GB/T 6988.3—1997电气技术用文件的编制第3部分:接线图和接线表》的2D电路图纸、PLC接线图纸、PLC原理图纸、气动原理图纸、液动原理图纸以及PLC的IO分配表。电路仿真对电路中2种电压（直流电以及交流电），以及2或以上等级的电压值（OV、24V、220V）进行模拟，效果主要体现在万用表上，使用万用表即可测量每段电路的电压值。万用表系统配备一个万用表，该万用表可对电路进行测量，万用表支持直流和交流两种档位，且分别有毫伏(mV)、伏（V）、千伏（kV）3个档位；万用表配备的两只表笔（一支红表笔与一支黑表笔）在使用前，需要将表笔插放至对应的孔；测量时，三维场景中也会出现对应表笔的三维模型。5、零件复位将项目中的3D模型恢复至系统默认状态，从而解决用户在操作时导致的误操作问题。

9）学生台配用电安全与触电急救仿真教学软件

软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实物件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。

（二）实验项目
1．与、或、非逻辑功能实验                  2．定时器、计数器功能实验
3．跳转、分支功能实验                        4．移位寄存器实验
5．数据处理功能实验                           6．微分、位操作实验
7．交通信号灯PLC自动控制实验          8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验 10．四层电梯的PLC自动控制实验
11．加工中心刀具库选择控制实验         12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验                       14．步进电机的PLC控制
15．模拟电视发射塔实验实验                 16．自动送料装车系统控制实验
17．自动售货机实验                             18．自动成型实验
19．水塔自动供水控制系统实验             20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验         22．电镀过程控制实验

（三）技术参数
◆PLC主机：输入：24点  输出16点
◆型号：三菱FX1N-40MR
◆输出电压：直流24V，电压表指示
◆利用应用软件编程
◆电源输入：交流220V，50Hz
◆电流 ≥2A，电流具有过载保护

◆外形尺寸：160×75×140 cm3
四、PLC可编程控制器实验装置
    该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态，它形象生动的演示了PLC的整个执行过程。通过该装置，可以锻炼学生的动手能力，能够形象生动的执行机构验证自己编写程序的正确性，掌握PLC的实际应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。
    演示装置上对PLC的输入输出均采用24V电源，5V电源供执行机构中的外围使用，目前每套演示装置主要由十七块实验挂箱组成（实验挂箱尺寸：40×24×6 cm3），它们的型号分别为：
