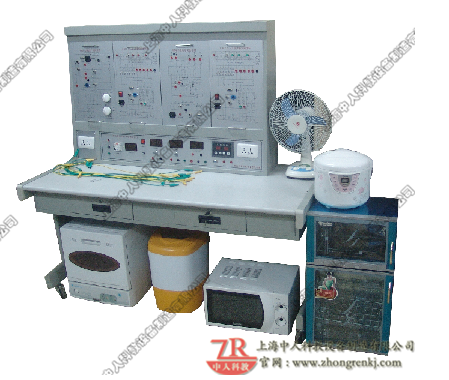

ZRJDQ-04E多功能家用电子产品电气控制综合实训装置

参考图片

• 概述

中人教仪的设备是根据《中华人民共和国教育行业标准（电子技术应用专业仪器设备配备标准）》，教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，结合家用电气设备调试与维修职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品

• 设备功能特点

  1. 实验装置有记时器功能，直流电源 5V，2A。直流电源输出：0～30 V；0～2 A（连续可调），多量程智能直流电压表 500V，直流电流 表 5A，，一只精密电压表（DC 30V），一只精密电流表（DC 3A）；考核系统具有漏电短路保护 16A、过载保护装置 7A，

 2． 采用敞开式实训板，板上有完整的安装线路图、测试点、调整点。

 3． 家用电子产品电器维修实训考核台电子电风扇，微电脑控制电饭锅，微波炉，电子消毒柜，全自动洗衣机，全自动洗碗机等多种常用家用电器为一体的 组合设计，整套设备由实训台组件、实训桌和各实训单元及配套实训实物组成组 成。实训电路板增设了智能故障点考核装置。故障点由教师计算机根据考核要求设置，通过考核系统传送到学生的敞开式实训单元，学生使用计算机或者单片机 ，答题器进行答题。

 三  实训项目

   1  电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除

   2  微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除

   3   微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除

   4  电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除

   5  全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除

   6  全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除

设备参数指标

四、技术要求及主要参数：
　　1、工作电源：AC220V±5% 50HZ
　　2、安全保护：漏电保护（动作电流≤30MA），过电流保护，熔断器保护
　　3、最大输入额定功率：1200W
　　4、环境温度：－10℃~60℃
　　5实训台 铝型材框架铁质双层亚光密纹喷塑结构，高密度耐磨桌面板。不、交流电源：220V 50Hz（带有过流保护）才、直流电源:可调、固定输出、实训挂件：铁质双层亚光密纹喷塑结构，铝塑面板能完成机电类、电热类、电磁类家电产品的电气原理实训；能设置常见电气故障；符合国家安全标准。

　　五、考试系统：
　　1、计算机可以监控1-126台家用电器智能考核台
　　2、已设置60多个故障点。
　　3、具有发卷功能
　　4、具有收卷功能
　　5、具有单台和全部实验台清零功能
　　6、具有自动检测各家用电器考核台的通讯联机情况
　　7、可以生成学生个人成绩单
　　8、可以对学生考核情况进行统计、分析
　　9、设有进入系统密码，进入系统后能够修改密码
　　10、具有打印功能
　　11、具有答题次数限制功能
　　12、学生台配触摸屏智能答题器，学生可以通过答题器与都师进行数据交换

　　六、实训挂件

实训挂件洗衣机模块，电风扇模块、、全自动洗碗机模块、微波炉模块。微电脑电饭锅，电子消毒柜模块模块挂件均可设置故障点、完成排除故障等实训内容。

1   智能控制电饭锅

   1微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测

   2微电脑控制电饭锅结构的认识及拆装

   3微电脑控制电饭锅能量转化，温度传导的工作原理

   4微电脑控制电饭锅加热，保温相互转换及工作原理

        5微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理

   6微电脑控制电饭锅的常见故障及维修

   7微电脑控制电饭锅控制电路常见故障的检测及维修

2、微波炉

   1微波炉主要元器件，控制芯片，显示器件的认识与检测

   2微波炉结构的认识及拆装

   3微波炉加热的原理分析及实物演示

   4微波炉微波产生电路的常见故障及检测维修

   5微波炉控制电路及定时电路常见故障与检测维修

   6微波炉电压转换电路的常见故障及检测维修

   6微波炉保护装置的检测与维修

   7微波炉常见故障的检测及维修

3   全自动洗衣机

1全自动洗衣机常用元器件、传感器及控制芯片的认识和检测

2全自动洗衣机机械结构的认识及拆装

3进水、排水常见故障的检测和排除

4洗涤、脱水常见故障的检测和排除

5全自动洗衣机程控器的检测

6电机及电机控制故障的检测和排除

7机械传动系统的常见故障及检修

8集成控制电路检测和故障分析排除

9漏电安全防护报警系统故障分析和排除

4、电子电风扇

1结构拆卸分析、

2元器件识别检测、

3常见典型故障分析排除

5、电子消毒柜

1结构拆卸分析、

2元器件识别检测、

2常见典型故障分析排除

6、自动洗碗机

1常用元器件、传感器及控制芯片的认识和检测

2机机械结构的认识及

3进水、排水常见故障的检测和排除

4洗涤、脱水常见故障的检测和排除

5过程控器的检测

6电机及电机控制故障的检测和排除

7机械传动系统的常见故障及检修

8集成控制电路检测和故障分析排除

七、家用电子产品电气控制实训装置清单

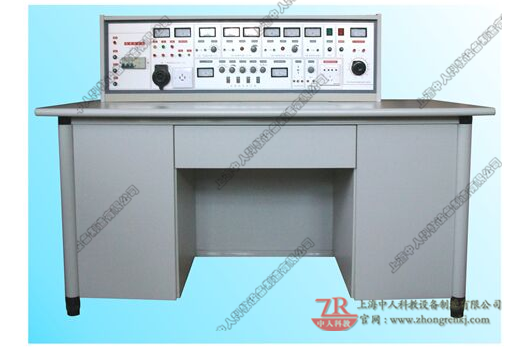

ZRTY-181E通用电工、电子、电拖(带直流电机)实验室成套设备

一、产品的特点：

实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

二、适用范围：

适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。

三、实验台及操作桌结构：

四、实验台主要技术指标：

1、输入工作电源：三相四线

2、输出电源及信号

A单元：三相四线

B单元：交流3、6、9、12、15、18、24V

C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预 设式限流保护功能。

电压稳定度：<10^-2           负载稳定度：<10^-2           纹波电压：<5mv

D单元：直流稳压5V，电流0.5A

E单元：交直流电压0～240V连续可调，电流2A

F单元：220V电压输出，供外接仪器使用。

3、单次脉冲源：每次均可输出一对正负脉冲

4、函数信号发生器（正弦波、三角波、矩形波）

①频率范围：5HZ-550KHZ分五个频段

②频率指示：由HZ表直接读出

③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

                   三级衰减：0db、20db、40db具有连续细调

　　　　　　　　   矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调

　　　　　　　　   三角波：5HZ-550KHZ>１V

5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。

6、智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。

7、绝缘电阻：>5MΩ

8、漏电保护：漏电动作电流≤30mA

五、结构、配备及实验项目

研制本产品的意义：

该设备是在“ZRTY-181D 通用电工、电子、电力拖动实验室成套设备”的基础上增加了直流电机的调速环节，直流实验电机等，除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把电工学、电工原理、电子技术、电力拖动控制线路、直流电机实验有机的融于一体，大大节省实验室，节省管理人员，节省资金。大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。该设备是学校一步到位、上规模、上档次的理想选择。

（一）结构与配备：

1、实验桌:见彩图14页，一台二座，桌子外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下都是元件储存柜，放置元器件。

2、实验台:在ZRTY-181C通用电工、电子实验室成套设备的基础上增加直流电机调速环节，Ia、If指示环节，0～220V直流电源。学生实验桌及示教控制台各配备一台。

3、示教控制台:1台示教控制台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150cm×70cm，用于讲解、演示。

4、器材配备:

26台三相180W电动机，13台直流电机100W，26只时间继电器，78只交流接触器，156只交直流电表，13只MF-500型万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳、螺丝刀、尖嘴钳等工具。

5、用户自备器材：示波器(型号不限)，晶体管毫伏表等。

（二）实验项目：

（1）电工实验项目　　　　　　　　

利用上述32项实验的元器件也可完成下面电路实验

（2）电子实验项目

利用上述44项实验元器件也可完成面实验

45．P-N结单向导电特性              　 79．电池监视电路

46．三权管I_CBO的测量电路              80．场效应管、三极管组成放大电路

47．三极管I_CEO的测量电路              81．PNP-NPN直接耦合放大电路

48．三极管电流放大       　　       　82．共基共射放大电路

49．三极管的VA特性             　   83．晶体管开关作用

50．带负载的单级小信号电压放大        84．液位光电控制

51．电压负反馈偏置电路                85．简单的温控电路

52．分压式电流负反馈偏置电路          86．模拟光控简易路灯自动开关电路

53．用热敏电阻稳定工作点              87．RC移相振荡器

54．用二极管稳定工作点                88．双T选频网络

55．分析Ce对低频特性的影响           89．双T选频网络组成的振荡器

56．共基极放大实验电路         　     90．变压器反馈式振荡电路

57．共集电极放大实验电路              91．场效应管变压器反馈式振荡电路

58．共源极基本放大电路                92．防盗报警电路

59．场效应管自给偏压放大电路          93．串联型晶体振荡电路

60．场效应管分压式自偏压电路          94．互补音频振荡讯响器

61．场效应管共漏极电路                95．报警讯响器

62．场效应管共栅极电路                96．音乐门铃电路

63．单管阻容放大电路                  97．电子报警器电路

64．基本直流放大电路                  98．差动放大电路的基本形式

65．用电阻提高后级发射极电位          99．电子门铃电路

66．用稳压管提高后级发射极电位        100．准互补对称电路

67．变压器耦合放大电路                101．三管OTL互补对称电路

68．甲类功率放大电路                  102．长尾式差动放大电路

69．乙类功率放大电路                  103．差动输入单端输出

70．串联电流负反馈                    104．单端输入双端输出

71．串联电压负反馈电路                105．单端输入单端输出

72．并联电压负反馈电路                106．双电源式长尾差动放大电路

73．并联电流负反馈电路                107．差动式放大器实验电路

74．两级放大电路中的负反馈            108．具有恒流源的差动放大电路措施

75．射极输出电路                      109．单端输出差动放大电路的温讽分析

76．自举射极输出电路　　　　　　　　  110．闪光器电路

77．用电容衰减高频电压　　　　　　　  l11．运算放大器的基本接法

78．用负反馈消除自激振荡　　　　　　  112．电流差动式运放用作交流比例放大

113．Vos的简易测量方法                148．双端输入求和运算

114．Aos的简易测量方法                149．基本积分电路

115．Aod的简易测量方法                150．EG考滤泄漏阻对的积分运算电路　

116．共模抑制比Cmrr的简易测试　　　　 151．提高积分时间常数的措施

117．最大共模输入电UIcm的简易测试    152．快速积分电路

118．Yopp的简易测试                   153．模拟一阶微分方程电路

119．SR的测量方法                     154．模拟二阶微分方程电路

120．基本同相放大接法                 155．基本微分电路

121．运放构成的LC振荡器              156．实用微分电路

122．电热杯调温电路                   157．利用间接方法得到近似微分

123．引到反向端输入调零措施           158．基本对数运算电路

124．引到同向端输入调零指施           159．利用三极管的对数特性组成对数运算电路

125．为使电值不致过大的接法           160．反对数放大的基本电路

126．利用三极管的基极电流实现对       161．Vo正比于VxVy电路

Ios的温度补偿                     162．简单的过零此较电路

127．利用T型网络提高等效反馈电阻  　 163．具有滞迥特性的比较电路

128．使互补管工作在甲乙类扩大输出     164．双限比较电路

电流的措施                        165．利用二级管作为上限检测幅度选择电路

129．对电容负载进行校正时措施　　　　 166．双限三态比较电路

130．反相输入保护措施   　　　        167．下限检幅选择电路

131．同相输入保护措施  　　　         168．基本采样保护电路

132．利用稳压管保护器件   　　　　　  169．RC无源网终的低通滤波电路

133．电源极性错接的保护  　　　       170．滤波电路接到组件的同相输入端

134．电源启动瞬间过压保护　　　　     171．滤波电路接到组件的反相输入端

135．二极管检波电路     　　　 　     172．简单二阶RC滤波电路

136．利用PN结的温度系数测量温度      173．典型RC有源滤波电路

的电路原理                       174．两阶有源滤波电路

137．双二极管限幅器     　　　        175．多路反馈二级有源滤波电路

138．反相运放基本电路   　　　        176．典型二阶高通有源滤波电路

139．可变比例放大      　　　         177．基本带通滤波电路

140．同相运放基本电路  　　　         178．典型带通滤波电路

141．电压/电流变换电路 　　　         179．用双T网络组成的带阻滤波

142．电流/电压变换电路 　　　         180．输出限幅的反相器

143．电压跟随器       　　　          181．实用差值运算放大器

144．差动放大基本电路  　　　         182．矩形波振荡电路

145．运算放大器的差动输　　　     　  183．阻容移相触发电路

146．反相输入求和运算    　　　       184．电热褥调温装置

147．同相输入求和运算   　　　        185．宽度可调的矩形波发生器

186．简单的锯齿波发生器               214．感性负载对晶闸管的影响

187．幅频可调的锯齿波发生器           215．晶闸管触发导通试验

188．单相桥式整流常用画法电路         216．反电动势负载晶闸管电路

189．全波整流电路的最大反向峰值电压   217．简易电子调压电路

190．电容滤波电路                     218．测试单结管分压比n

191．电容滤波带电阻负载　　 　　　    219．单结管振荡电路

192．全波整流电容滤波电路　　 　　    220．单结管触发应用电路

193．RC滤波电路        　　　        221．二极管"与"门电路

194．多段RC滤波电路       　  　　   222．三极管"或"门电路

195．基本的LC滤波电路      　　　    223．与逻辑形象化

196．T型滤波电路           　　　     224．或逻辑形象化

197．二倍压整流电路        　　　     225．非逻辑形象化

198．三倍压整流电路        　　　     226．三极管"非"门

199．基本稳压管稳压电路     　　   　 227．三极管"与非"门

200．基本调整管稳压电路    　　　     228．三极管"或非"门

201．具有放大环节的稳压电路 　　　    229．三扳管双稳态电路

202．调整管稳流电路  　　　           330．三极管单稳态电路

203．电子滤波器       　　　          231．三极管多谐振荡电路

204．串联稳压电路      　　　         232．置位触发电路

205．并联稳压电路       　　　        233．射极耦合双稳态

206．电子催眠器         　　　        234．对称式多谐振荡器

207．三端集成稳压电路   　　　        235．环形多谐振荡器

208．正电源输出可调的集成稳压电路　   236．微分型单稳态电路

209．单相全波可控整流  　　　         237．集成施密特电路

210．硅稳压管稳压电路 　　    　      238．矩形波发生器

211．单相半波可控整流 　　　          239．单脉冲电路

212．单相桥式半控整流 　　　          240．连续脉冲发生器

213．充电用硅整流器原理　　　

（3）电气控制部分实验

通用电工、电子、电拖（带直流电机）四合一实验室元件清单（每台）

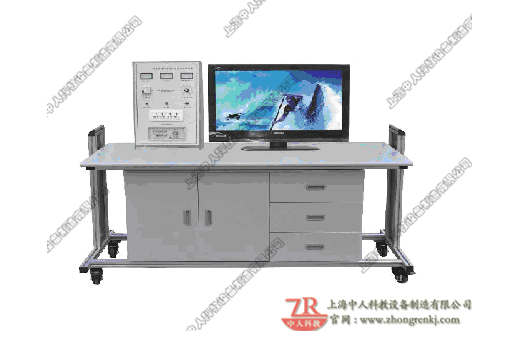

ZRJDQ-04C液晶电视维修技能实训考核装置（32寸液晶）

• 产品概述:

" 家电音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

二、技术性能
1.输入电源：单相三线制AC220V±10% 50HZ
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：160cm×80cm×135.5cm
三、系统组成

1、控制及交流电源部分

（1）提供单相交流电源、线间直接短路自动保护装置。控制实训台工作电源。

（2）提供～220V插座1只，为外部仪器提供工作电源。

2、直流电源部分

（1）开关电源：+5V，+24V、12V 。

（2）彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口） 信号制式：PAL-D/K.
 ( 3)显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅  ,12级阶梯 ,  十字中心及显示幅值  , 四阶棋盘 , 彩色棋盘.

四.智能实训考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能


五、液晶电视技术指标:

 1.显示器尺寸：32寸；

 2.对比度：400：1；

 3.分辨率：1920×1080；

4.反应时间：<16 ms；

5.屏幕亮度：500cd/㎡；

6.视角：178度；

7.屏幕比例：16∶9；

8.制式：NTSC/PAL/SECAM；

9.输入：YPbPr；VGA；HDMI；AV；USB

10.工作电源：AC220V±10%-50Hz；

11.环境温度：5℃～35℃；

12.相对湿度：≤85%（25℃）；

13.整机功耗：＜100W；

.信号输入：射频48MHz-470MHz；

六．实训功能

1、认 识 液 晶 电 视 的 内 部 结 构 ；

2、认识液晶电视中各主要元器件的基本结构；

3、理解液晶电视中各主要元器件的基本工作原理；

4、认识液晶电视各主要单元电路的组成；

5  理解液晶电视各主要单元电路的工作原理；

6、认识液晶显示屏的组成及工作原理；

7、认识主要IC的功能及原理；

8、工厂菜单的进入方法及调试；

9、贴片元件的焊接方法；
10、电视机开关电源电路的工作原理；

11、三无故障现象的检测与处理；

12、摇控指示灯亮，三无故障现象的检修指导；

13、屏亮，有声音，无图像故障现象的检测与处理；

14、屏亮，无声音，无图像故障现象的检修指导；

15、声音正常，黑屏故障现象的检测与处理；

16、无伴音，图像正常故障现象的检测与处理；

17、按键无反应故障现象的检测与处理

18、遥控无反应故障现象的检测与处理；

19、不能读U盘故障现象的检修指导；

20、AV图像正常，无声音故障现象的检修指导；

21、白屏故障现象的检修指导；

22、图像偏色或缺色故障现象的检修指导；

23、花屏故障现象的检修指导；

24、接入VGA后无信号故障现象的检修指导；

25、指示灯不亮故障现象的检修指导；

26、一侧喇叭无声音故障现象的检测与处理；

27、无彩色故障现象的检修指导；

28、液晶屏点屏方法；

29、液晶屏接口定义；

30、整机装配；
31、电子调谐器的测量与分析

32、视频信号处理流程测量与分析

33、音频信号处理流程与分析

34、AD模数转换控制测量与分析

35、开关稳压电路测量与分析

36、逆变器背光驱动电路测量与分析
