 维修电工实训室解决方案

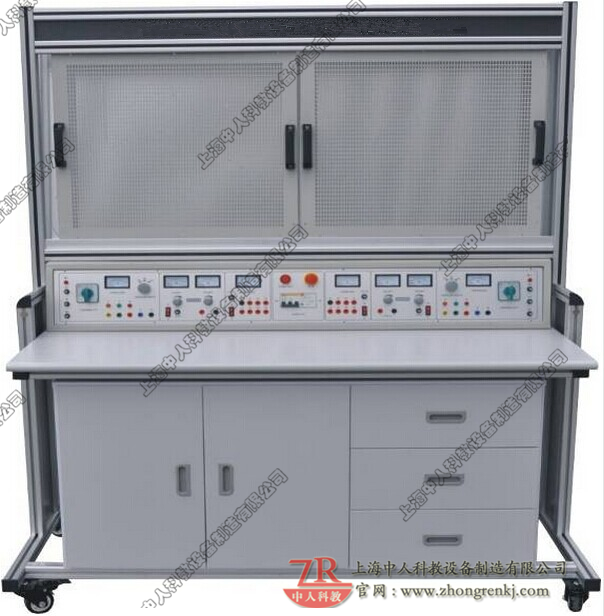

中人教仪ZRWKB-08A中级维修电工技能实训考核装置

“中人ZRWKB-08A中级维修电工技能实训考核装置”是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的，可对《初级维修电工技术》《中级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该实训装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。

一、特点

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

二、技术性能

1、输入电源：三相四线制～380V±10%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1690mm

三、实训台配置

1、公共部有：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。

4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。

5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。

四、实训项目

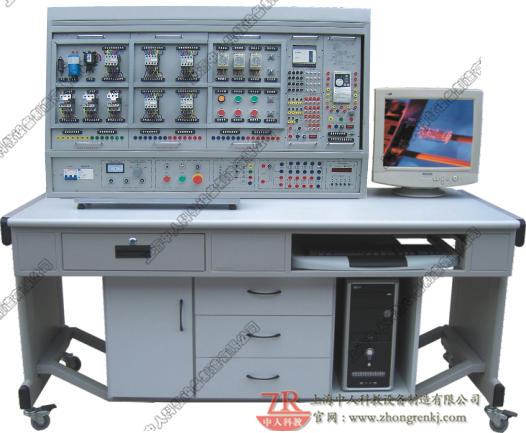

中人ZRWXG-02B高级维修电工技能实训考核装置

“中人ZRWXG-02B高级维修电工技能实训考核装置”是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的，可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该实训装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。

一、技术性能要求

1.输入电压：三相四线（或三相五线）～380V±10%  50Hz 2.工作环境：温度-10～＋40℃相对湿度＜85%（25℃）海拔＜4000m 3.装置容量：＜1.5KVA  4.重量：100Kg 5.外形尺寸：1305×805×1630mm3 6.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s。

二、装置基本配置

（一）DW02 电源控制箱主控屏为铁质双层亚光密纹喷塑结构，铝质面板。

（二）主控功能板配备资源 1.三相四线电源输入，经漏电保护器后，经过总开关，通过起、停按钮控制接触器通断，并设有急停控制按钮； 2.控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三相电网电压； 3.定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数，为学生实训技能的考核提供一个统一的标准； 4.智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。 5.交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源； 6.4只5408二极管，用于能耗制动的整流电路； 7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

（三）实训桌实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可放置挂件和实训物品。

三、实训项目

1.三相异步电动机直接启动控制电路

2.三相异步电动机点动控制电路

3.三相异步电动机自锁控制电路

4.三相异步电动机按钮联锁正反转控制电路

5.三相异步电动机接触器联锁正反转控制电路

6.三相异步电动机双重联锁正反转控制电路

7.三相异步电动机工作台自动往返控制电路

8.两台三相异步电动机顺序启动、顺序停转控制电路

9.三相异步电动机的两地控制电路

10.接触器控制的Y-△控制

11.时间继电器控制的Y-△控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流单向启动能耗

制动控制电路

14.三相异步电动机有变压器全波整流单向启动能耗

制动控制电路

15.三相异步电动机正反转启动能耗制动控制电路

16.单相鼠笼电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20. 三相异步电动机正反转能耗制动控制线路

21. 三相异步电动机正反转启动反接制动控制线路

22. C620型车床电气控制线路

23. 电动葫芦电气控制

24. Y3150滚齿机控制电路

25. 可编程控制器的基本指令操作

26. LED数码显示控制

27. 天塔之光控制的模拟

28.十字路口交通灯的模拟

29.机械手动作的模拟

30.四节传送带的模拟

31.装配流水线控制的模拟

32.五相步进电机控制的模拟

33.水塔水位模拟控制模拟

34.液体混合装置模拟控制的模拟

35.邮件分拣机模拟控制的模拟

36.轧钢机模拟控制的模拟

37.自动成型机模拟控制

38.自动送料装车控制的模拟

39.全自动洗衣机控制的模拟

40.电镀生产线控制的模拟

41.PLC控制的三相异步电动机正反转控制

42.PLC控制的三相异步电动机Y-△启动控制

43.PLC控制的三相异步电动机降压启动控制

44.PLC控制的三相异步电动机能耗制动控制

45.变频器功能参数设置与操作

46.变频器报警与保护功能

47.多段速度选择变频调速

48.外部端子点动控制

49.控制电机正反转运动控制

50.控制电机运行时间操作

51.瞬间停电变频器参数设定

52.外部电压变频调速

53.外部电流变频调速

54.三相异步电动机的变频开环调速

55. PLC控制变频器调速

四、实训组件配置

维修电工实训考核组件

PLC可编程控制器实训组件

PLC实训模块（16件）

变频器实训组件

SC-09编程电缆

编程软件

网孔实操板

单相电容起动电动机

三相鼠笼异步电动机

电机导轨、光码测速系统

五、实训模块

基本指令练习（三菱主机）

LED数码显示

天塔之光

十字路口交通灯

机械手

四节传送带

装配流水线

五相步进电机
