​中人教仪电力电拖实训室配置方案

可培养我们理论联系实际的能力，提高分析问题和解决问题的能力，增强了独立工作能力。通过电力拖动的实训，来进一步掌握常用电拖工具的使用，识别低压电器及电工材料，安装简单的电气线路，并了解电力拖动的工作原理，增强安全用电意识，掌握电器元件的结构、工作原理及在电路中的作用。学会读电气控制线路图，并能熟练的分析各种控制电路的工作原路，掌握电气图装接电路的技能和工艺要求，学会利用万用表检查电气元件、主电路、控制电路的方法并根据检查结果排除故障。

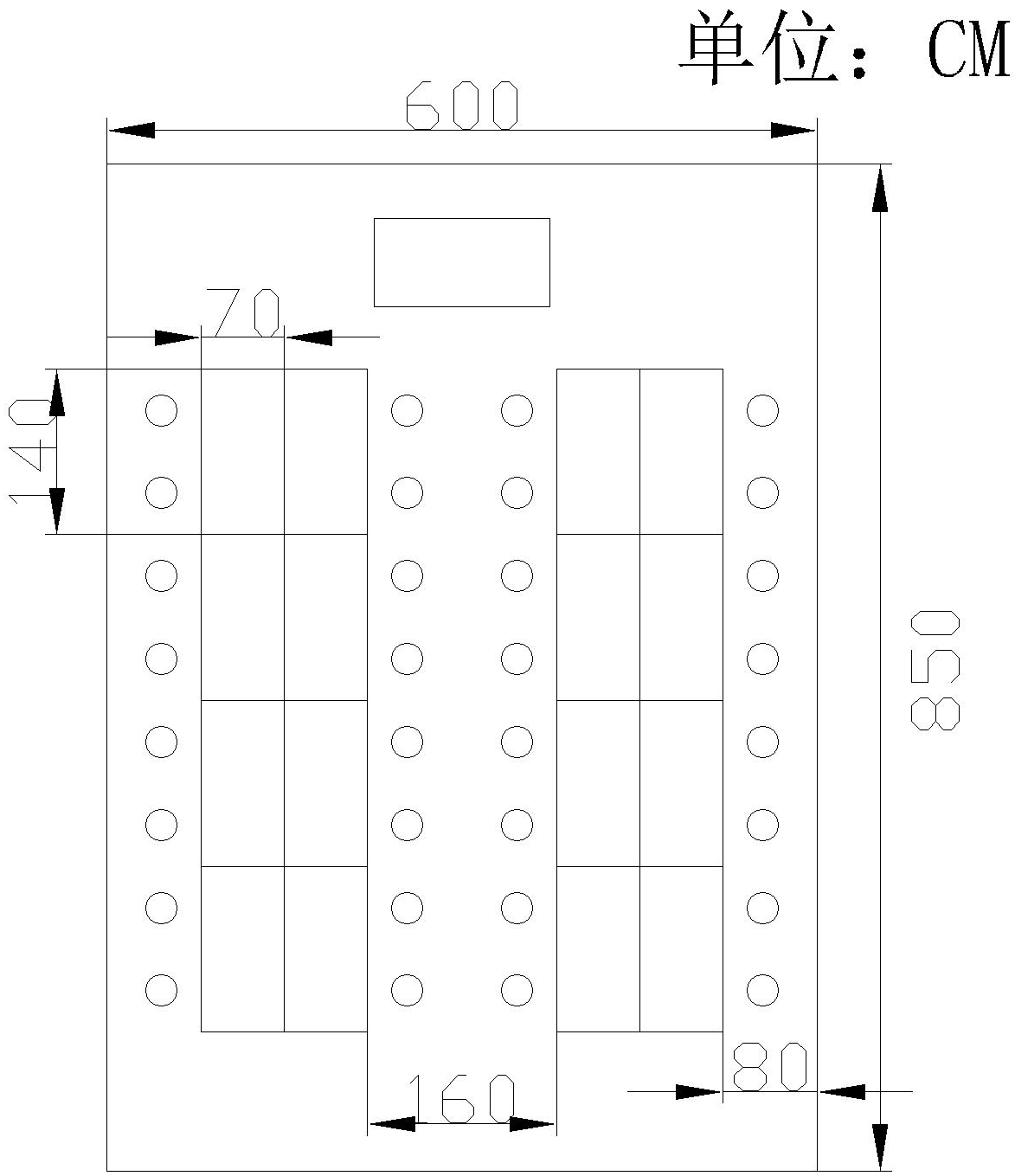

 实训室设计图：

产品参数：

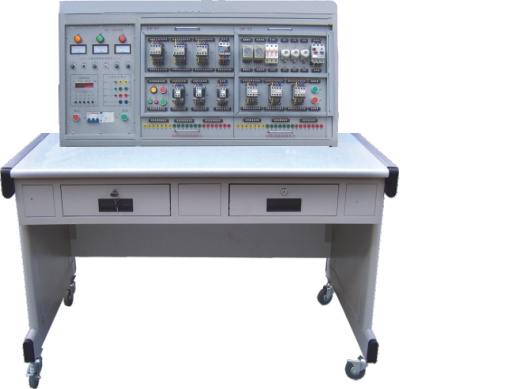

ZRTDT-183B 通用电拖实训考核装置

为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展PLC与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。

一、特点：

 1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。如PLC或变频调速，实训的内容具有典型性、实用性。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。

3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。

4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。

5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。

二、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、外形尺寸：140cm×70cm×168cm

三、装置配备

（一）电源控制屏

    控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。

1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。

2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。

3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。

4、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。

（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。

（三）实训组件

1、DW-71 电力拖动培训组件（一）

2、DW-72 电力拖动培训组件（二）

3、DW-73 电力拖动培训组件（三）

4、三相异步电动机  380V  Y/△接法，带离心开关  2台

（四）学生台配用电安全与触电急救仿真教学软件

软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实物件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。

（五）教师台配电拖仿真软件

端子列表接线模式下弹出的端子列表是显示当前已接线的端子，且使用鼠标点击某个端子时，端子列表会单独显示与该端子相连接的其他端子，同时在三维场景对应连接模型也会有闪烁提示。国标图纸各个单元实验配备根据国家标准《GB/T 6988.3—1997电气技术用文件的编制第3部分:接线图和接线表》的2D电路图纸、PLC接线图纸、PLC原理图纸、气动原理图纸、液动原理图纸以及PLC的IO分配表。电路仿真对电路中2种电压（直流电以及交流电），以及2或以上等级的电压值（OV、24V、220V）进行模拟，效果主要体现在万用表上，使用万用表即可测量每段电路的电压值。万用表系统配备一个万用表，该万用表可对电路进行测量，万用表支持直流和交流两种档位，且分别有毫伏(mV)、伏（V）、千伏（kV）3个档位；万用表配备的两只表笔（一支红表笔与一支黑表笔）在使用前，需要将表笔插放至对应的孔；测量时，三维场景中也会出现对应表笔的三维模型。5、零件复位将项目中的3D模型恢复至系统默认状态，从而解决用户在操作时导致的误操作问题。

 四、实训项目
