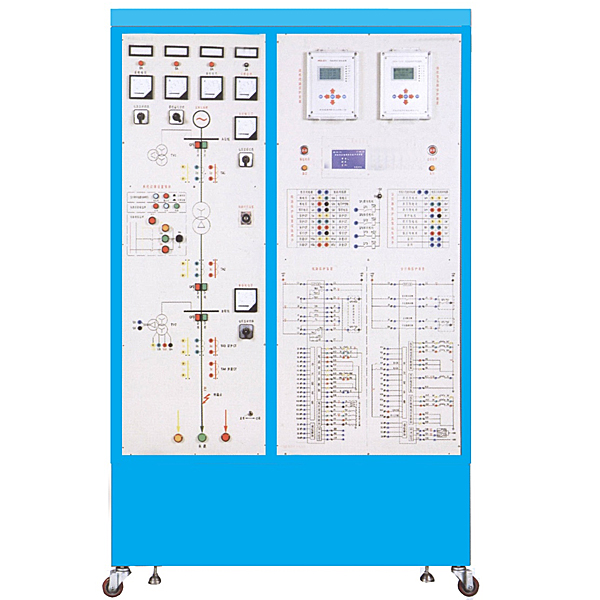

微机保护实验装置

当前电力系统继电保护绝大多数应用微机型保护装置，它作为现代化的保护装置在电力系统二次部分中占有非常重要的位置。--对于电力系统专业技术的学生以及在岗的专业技术人员掌控把握微机装置的接线、功能数值设定及调动测量试验全部非常重要。

“电力系统微机保护综合实验装置”是针对职业院校的电力技术类专业“电力系统继电保护”、“电力系统微机保护”及相关专业课程设计的综合型实验装置。该实验装置应用电力工程中广泛应用的微机线路测控装置和微机变压器测控装置，配备装备装备模仿一次系统（含输电线路、电力变压器、负载阻抗、短路阻抗）、三相可调电源调压器等功能模型块，可以完成微机线路、微机变压器保护装置的特性测量试验、接线、以及线路保护、变压器保护的功能数值整定设定、运行等方面的实验和考核项目。本装置可用来电力行业培训，也可以用来职业院校等相关专业的实验教学。

二、 特 点

1. 实验装置的核心设备—微机线路测控装置、微机变压器测控装置，并设定有物理模仿一次系统，使学生可以很直观的理解电力系统发生各类短路故障时电量功能数值的改变。

2. 实验装置设定有升级连连连接口，用户可以在基于模仿一次系统基础上拓展继电保护及二次线路实验项目。

3. 通信组网：实验装置设定有RS-485总线连连连接口，可以完成基于微机测控装置的电力系统SCADA。

三、 技术功能数值参考规格

1.规格限定电压（V）（V）（V）：三相五线～380V±10%  50Hz

2.作业环境：环境温度（℃）（℃）（℃）界限为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.规格限定容量（KV）（KV）（KV）：3.0kVA

4.外观尺寸：1240mm×500mm×2000mm


微机保护实验装置,西门子1200可编程控制器实验装置

一、设备基础简介

可编程控制器实验装置集可编程逻辑控制器、编程系统、模仿控制实验箱式挂式模型块件、实物等于一体，可直观地实行plc的基础指令实验，多个应用广泛的plc实际应用模仿实验和实物控制实验，同时也为了高层次的设计研发实验提供良好的条件。能完成多个电气控制实验。

本实验装置适合高职院校、职业学校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实验教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特别点：

1、装置应用集合套件式构造，更换实验模型块便捷，如需要拓展功能或研发新实验，只需添加实验模型块箱式挂式模型块件即可，永不淘汰。

2、应用西门子可编程序控制器，应用模型块化设计，可按照不一样的需要含有概括不一样的控制系统。

3、PLC主机的互联网教学实验：配备装备装备有RS485互联网通信（也可选用CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）实行直接通信实验（即实行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）实行直接通信实验（即实行N：N通信）。

三、技术功能

1、交流ACACAC电源：三相五线 AC 380 V±10% 50Hz；

2、温度（℃）（℃）（℃）：-10～50℃；环境湿度：≤90％无水珠凝结；

3、整机功耗：≤1.0 kVA；

4、安全保障功能：实验台桌面应用高绝缘、高强度、耐高温的材料。设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线

5、外观尺寸：1600mm×730mm×1700mm
