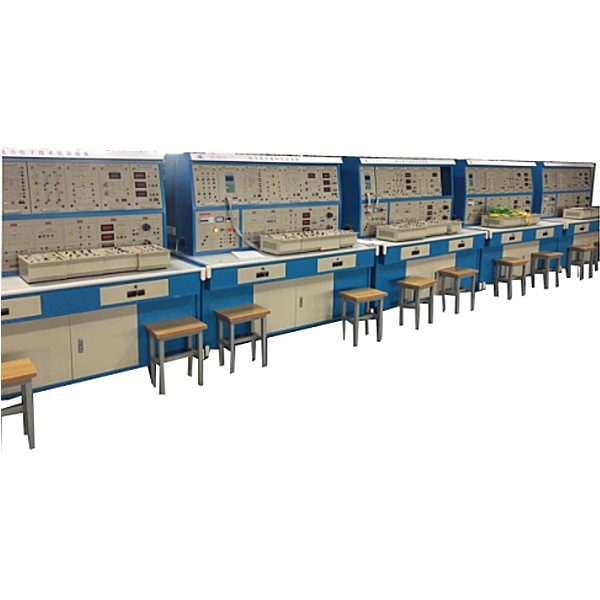

电力电子技术实训台

“电力电子技术实验、实验装置”是针对大中专院校开设的《电力电子技术》、《半导体变流技术》《交直线DC调动速度》等课程实验实验大纲的要求，而研制的技能实验装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实验装置。

二、技术特别点

1、安全性可靠：本装置经过隔离变压器供电，而而而而且设定有接地保护、漏电保护功能，安全性符合相关的国家标准，保证人身安全；按照不一样实验项目的特别点，配备装备装备装备了两种不一样的实验连接线，强电部分应用高可靠护套构造手枪插连接线（不存在任何触电的可能），弱电部分应用弹性铍轻铜裸露构造联接线，两种实验连接线全部只能协作相应内孔的插头座，这样大大提升了实验的安全及合理性。

2、拓展性强：能适用各类学校相应课程的实验教学，实验的深度与广度可按照需要作灵活调动，普及与提升可按照教学的进程作有机地集合。装置应用挂式模型块件式构造，更换便捷，如需要拓展功能或研发新实验，只需添加部位件即可，永不淘汰。

3、直观性强：实验挂式模型块件应用分隔构造形式，正面为实验原理图和测量试验点，增强了学生对实验内容的感性认识与理性认识；实操实操操作面板布置合理，接插线便利，学生可单独实操实验，有利于提升学生实际动手能力。

4、先进性强：实验涉及了常用的四大类变流技术实验，而而而且多为广泛应用的实用电子线路，但为教学便利，又不失其简洁性；本装置又从新器件高度来考虑，加入了新器件的特性实验、新器件的驱动以及经经经典型的新器件应用的现代电力电子技术实验，让学生对新器件有足够的认识和理解，紧跟时代步伐。

三、技术功能

1. 写入电压（V）（V）（V）：三相四线～380V±10%50Hz

2. 作业环境：环境温度（℃）（℃）（℃）为-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3. 装置容量（KV）（KV）（KV）：＜1.5kVA

4. 装置尺寸：1600mm×700mm×1570mm（5%左右）

电力电子技术实验台,水击扬水原理实验台

实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、演示水击扬水机、水击波传播（水击能的运用）的作业原理。
3、演示调压筒消减水击压强的作业原理。
主要配备装备装备：
水泵、测压表、恒位水箱、集水箱、水击室、压力室、供水管、调压筒、扬水机出水管、阀门、不锈钢框体构造。
技术功能数值：
1、运行环境：温度（℃）（℃）（℃）0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续实操。
2、作用水头：250mm±10 mm，水击升压大于3000mm。
3、调压筒调压作用比：η>60%。
4、压力表：医用精密小测量界限压力表。
5、扬水机出水管：400mmH20,水击扬水机最大扬程：370mm，水击扬水机扬程可达1.5倍作用水头。
6、流量：供水最大流量Qmax=300 ml/s；实验管道流量 Qp=0~200 ml/s。
7、恒位水箱、集水箱、供水管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃制成，实验原理构造一目了然。
8、低噪声无锈蚀水泵，扬程：10m，最大流量：12L/min，转动速度：2800r/min，功率（W）（W）（W）：100W。
9、实验所用的流体-水为全循环使用设计，充分节约水资源。
10、框体构造及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
