机械创意拼装实验台

机械创意拼接组装实验台,间歇送料及冲压实验台

一、技术要求
1、实验项目
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇动作机构1种
9)确定孔与轴的协作类型及基准制，选用加工精确度等级。
10)测绘零部位件图及装配图。
11)拟定零件加工工序技艺路线及装配工序技艺过程。
2、基础构造

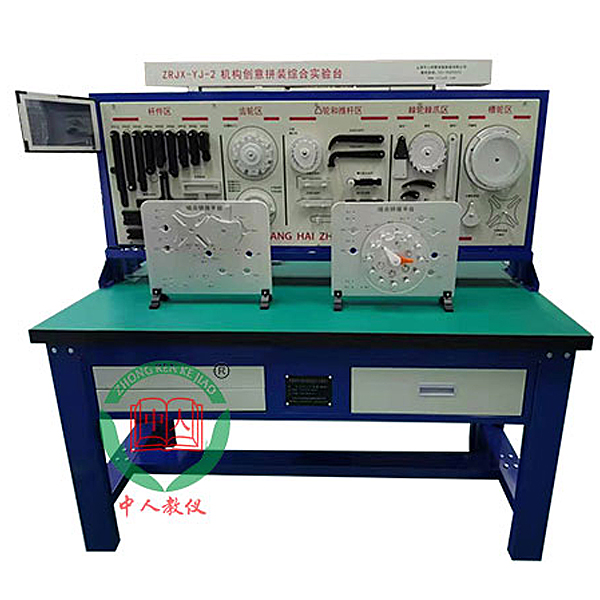

实验台：由机架模型块、机构零部位件模型块、作业台模型块、标准件模型块、工量具模型块等含有概括。实验桌和挂架应用优质冷作铁板经钣金加工而成。主要零部位件挂在挂架上，作业台上置10吋平实操实操操作面板显露器1台，可显露实操各机构搭接拆卸装配过程和使用方法。
3、主要功能
主要用来机械原理机械创新设计等课程开设的机构集合创新及其拼接组装、拟真实验,经过实物机构装配，深入对机构含有概括原理及动作特别点的认识，确定孔与轴的协作类型，选用加工精确度，测绘零部位件图，装配图，拟定加工工序技艺路线，装配工序技艺过程，培养学生机构综合设计能力及工程实践动手能力。实验台提供的备品备件可完成不少于32多种机构动作方案的拼接组装实验。
4、技术功能数值
1）作业台桌：长1600mm、宽650mm、高800mm，有2个抽屉。
2）挂架：长1600mm、高600mm，零部位件分五个单元配挂。
3）机构零部位件模型块由铝制制而成，
分为：杆件类、齿轮类、凸轮和推杆类、棘轮棘爪类、槽轮类、其他件。




机械创意拼接组装实验台,间歇送料及冲压实验台

实验项目内容:
1.测测测绘制作作作系统机构动作简图
2.理解机械的传动方案、各种零部位件在机械中的应用及各种机械的基础构造;
3.经过对机械的传动方案及构造的解析，掌控把握机械动作方案和构造设计的基础要求，培养机械系统动作方案设计能力、构造设计能力和创新意识。
4.解析各机械的传动方案的特别点，并提出完成同样功能的其它方案。
5.解析各种机构、零部位件装置在设备上的应用，并提出可代用的方案。
6.经过拆卸装配解析各种经经经典型构造的形式，并指出哪些构造按照强度设计，哪些构造按照构造要求设计。
7.设计、测测测绘制作作作控制系统电气图
主要技术特别点:
该间歇送料及冲压实验装置适用来机械设计实验教学，设定有鲜明的特别点。
(1) 它对应课程的主要内
容,含有了各种常用机构和通用机械零部位件;
(2) 设定有工程实用背景，使用功能明显;
(3) 有良好的直观性;
(4)构造复杂程度适中，传动方案和构造有新颖之处。学生经过对装置的传动方案与构造的解析,可以掌控把握机械系统动作方案和构造设计的基础要求，培养机械系统动作方案设计能力、构造设计能力和创新意识。
(5)虚拟拟真教学系统
机械实验安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）（3D）（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，设定有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验实行时，三维（3D）（3D）（3D）漫游画面应用箭头与脚印图案提醒位移至实验位置，机械对象周围圆圈显露了作业半径，实验过程伴有三维（3D）（3D）（3D）机器人的对话框提醒。
