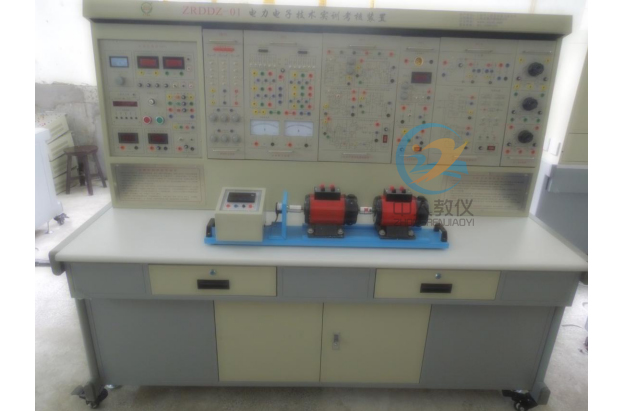

ZRDDZ-1电力电子技术实训考核装置
一、概 述
电力电子技术实训设备是根据《维修电工（高级）》（中国劳动社会保障出版社出版）培训教材中关于电力电子与电气传动部分的技能培训要求，吸收国内同类产品的优点，充分考虑了实训室的现状和发展趋势，对原“电力电子技术及电机控制实训装置”在外形、功能上进行优化组合，精心研制而成。
二、适用范围
不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《直流调速系统》、《交流调速系统》、《电力拖动自动控制系统》等专业课程所要求的主要实训项目，还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。三、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：175cm×70cm×152cm
三、适用范围
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实训项目。四、技术性能
1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)2、工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃） 海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：175×72×162 cm
五、装置的基本配备
1、DK01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）（1）交流电源（均带有过流保护措施）
提供交流电源：三相交流电 380V/5A
三相交流电 220V/3A
（2）高压直流电源
励磁电源：220V（0.5A），具有输出短路保护。
（3）指针式仪表：
交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级;
(4)数字式仪表
1）真有效值交流数字电压表一只：测量范围0～500V,量程自动判断、自动切换，精度0.5级，三位半数显，为交流调速系统提供电压指示；
2）真有效值交流数字电压表一只：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示等功能，为交流调速系统提供电流指示；
3）直流数字电压表一只：测量范围0～500V，三位半数显，输入阻抗为10MΩ，精度0.5级；
4）直流数字毫安表一只：测量范围为0～2000mA，三位半数显，精度0.5级。
（6）人身安全保护体系
三相隔离变压器一组：三相电源首先通过三相漏电保护器，然后经钥匙开关、接触器到隔离变压器，使输出与电网隔离（浮地设计），对人身安全起到一定的保护作用。
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
实验连接线及插座：强、弱电连接线及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
（7）控制屏其它设施
控制屏正面大凹槽内，设有两根不锈钢管，可挂置实验部件，凹槽底部设有3芯插座，挂箱的供电由这些插座提供。控制屏两边设有单相极220V电源插座及三相四极380V电源插座。
（8）3D仿真软件
包括电工技能与实训仿真教学系统共七大部分，即电工基本常识与操作、电工仪表、照明电路安装、电机与变压器、低压电器、电动机控制和电工识图，电子技能与实训仿真教学系统共分四大部分，即电子产品制造技术、仪器仪表的使用、元器件识读与检测和综合技能实训形式上有多媒体演示动画课件和自学型交互课件，视频部分在大型的一流企业实景拍摄，所使用的设备与工艺流程，皆为生产车间现在正在使用的生产技术。特别是课件对操作情景的模拟，使浏览者在计算机旁即可学习到常用仪器的使用方法、注意事项，能够身临其境地感受到操作仪器的逼真效果。
2、DK02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03-1不锈钢电机导轨、光码盘测速系统及智能数显转速表（0-10V反馈）
4、DQ27三相可调电阻（每组900Ω×2/0.41A）
5、DK03晶闸管主电路
提供12只5A/1000V的晶闸管，分成正、反桥两组，，每只晶闸管均设有保护装置，晶闸管可通过外加信号进行触发（留有触发脉冲输入接口），可更好的完成设计性实验；设有带镜面精密指针式直流电压表±300V一只，正反偏，精度1.0。级带镜面直流电流表±2A，正反偏，精度1.0级一只。和平波电抗器一组（0，100mH，200mH，700mH）。
6、DK04三相晶闸管触发电路
提供三相触发电路、功放电路等，与“DK03”配套使用。
7、DK05 单相晶闸管触发电路实验
提供单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、单相交流调压触发电路及单相并联逆变触发电路共五种触发电路。
8、DK07-1直流斩波电路
主要由斩波器触发电路及斩波主电路两大部分组成
9、DK06-2电机调速控制实验（Ⅰ）
提供以下模块：给定（带数显）、调节器I、转速变换（FBS）、调节器II、反号器（AR）、电流变换（FBC），电压隔离器（TVD）。其中调节器I和调节器II的比例增益由电位器调节。
10、DK06-1电机调速控制实验（Ⅱ）
提供以下模块提供以下模块：零电平检测（DPZ）、转矩极性鉴别（DPT）、逻辑控制（DLC）。
11、DK07直流斩波实验
根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第四版)中相关的直流斩波内容而设计的；提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。
12、DK08给定及实验器件
提供给定（±15V可调电压输出）、压敏电阻（作为过压保护元件，内部已连成三角形接法）、二极管、24V电源及电感。
13、DK10可调电阻、电容箱
提供耐压AC100V的可调电容三组，调节范围为0.1～11.37uF，0～999KΩ十进制可调电阻两组。
14、DK11单相调压与可调负载
提供了一只0～250V/0.5KVA单相交流自耦调压器，为相应的实验提供可调电源；一个整流滤波电路以及0～90Ω/1.3A（串联）或0～45Ω/2.6A（并联）瓷盘可调电阻，为相应的实验提供一个可调的阻性负载。
15、DK12变压器实验
提供三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验；还设有三相不控整流电路等模块。
16、DK13功率器件驱动电路实验箱
主要是为完成新器件特性实验提供驱动和保护电路，使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。
（1）电源：为驱动电路提供电源，包括±5V、+20V、±15V直流电源。
（2）驱动电路：包括MOSFET、IGBT的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。
（3）PWM波形发生器：由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形；可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波的占空比 频率调节范围4KHz～10KHz。
17、DK14单相交直交变频原理
根据普通高等教育“九五”国家级重点教材，王兆安、黄俊主编的《电力电子技术》(第四版)的相关内容进行开发，用于展示交直交变频原理，主要让学生了解SPWM正弦波脉宽调制信号的形成方法，了解IGBT管专用集成驱动芯片的特点及其使用。能完成如下实验项目：1、SPWM波形成的过程；2、交直交变频电路在不同负载时的工作情况和波形，并研究工作频率对电路工作波形的影响；3、IGBT管专用集成驱动芯片的工作特性。
18、DK22 单相调压/调功电路
根据西安交通大学王兆安教授和黄俊教授主编的相关内容而设计的，实现单相交流调压和交流调功的实验内容。采用的电力电子器件为双向晶闸管，在交流调压实验中采用由双向触发二极管构成触发控制电路；在交流调功实验中采用由555时基电路组成触发控制电路。
19、DQ07-1直流发电机 （220V，240W）
20、DQ09直流并励电动机 （185W，220V，1500r/min）
21、DQ10 三相鼠笼异步电动机（220V “Y”，120W，1420 r/min）
22、SY06实验连接线：
根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
六、本装置能开设的实验项目
（一）电力电子技术实验（晶闸管部分）1） 单结晶体管BT35触发电路
2） 锯齿波同步移相触发电路
3） 正弦波触移相发电路
4） 单相半波可控整流电路
5） 单相桥式半控整流电路
6） 单相桥式全控整流电路及有源逆变电路
7） 三相半波可控整流电路实验
8） 三相半波有源逆变电路
9） 三相桥式半控整流电路
10） 三相桥式全控整流及有源逆变电路
11） 单相交流调压电路
12） 单相交流调功电路
13） 三相交流调压电路
14） 单相并联逆变电路实验
（二）电力电子技术实验（全控型器件特性部分部分）
1） 单向晶闸管（SCR）特性实验
2） 门极可关断晶闸管（GTO）特性实验
3） 电力晶体管（GTR）特性实验
4） 功率场效应管（MOSFET）特性实验
5） 绝缘双极型晶体管（IGBT）特性实验
6） 门极可关断晶闸管（GTO）驱动与保护电路实验
7） 电力晶体管（GTR）驱动与保护电路实验
8） 功率场效应管（MOSFET）驱动与保护电路实验
9） 绝缘双极型晶体管（IGBT）驱动与保护电路实验
（三）电力电子技术实验（全控型器件典型线路部分）
1） IGBT（PWM）直流斩波电路实验：
降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。
2） SPWM单相交直交变频原理实验。
3） DC/DC变换实验。
（四）电力拖动自动控制系统部分
1.直流调速部分
1）晶闸管直流调速系统主要单元的调试
2) 晶闸管直流电机开环调速系统
3）转速单闭环直流调速系统
4）电流单闭环直流调速系统
5) 转速、电流双闭环直流调速系统
6）逻辑无环流可逆直流调速系统
2.交流调速部分
1）双闭环三相异步电机调压调速系统
七、装置的配置清单：
| 序号 | 名 称 | 数量 | 备注 |
| 1 | 电源控制屏 | 1件 | |
| 2 | 实验桌凳 | 1张 | |
| 3 | 不锈钢电机导轨、光电编码器及数显转速表 | 1件 | |
| 4 | 三相可调电阻（每组900Ω*2/0.41A） | 1件 | |
| 5 | 三相晶闸管主电路 | 1件 | |
| 6 | 三相晶闸管触发电路 | 1件 | |
| 7 | 单相晶闸管触发电路 | 1件 | |
| 8 | 电机调速控制实验（Ⅰ） | 1件 | |
| 9 | 电机调速控制实验（Ⅱ） | 1件 | |
| 10 | 直流斩波电路实验 | 1件 | |
| 11 | 直流斩波实验 | 1件 | |
| 12 | 给定及实验器件 | 1件 | |
| 13 | 可调电阻、电容箱 | 1件 | |
| 14 | 单相调压与可调负载 | 1件 | |
| 15 | 变压器实验 | 1件 | |
| 16 | 功率器件驱动电路实验 | 1件 | |
| 17 | 单相交直交变频原理 | 1件 | |
| 18 | 单相调压/调功电路 | 1件 | |
| 19 | 直流发电机 | 1台 | |
| 20 | 直流并励电动机 | 1台 | |
| 21 | 三相鼠笼异步电动机 | 1台 | |
| 22 | 配备两种不同的实验连接线及易损配件 | 1套 | |
| 23 | 实训指导书 | 1本 |
