一、概 述:
为了满足教学需求，不断提高技工学校的培训质量，强调了基本理论和基本技能的训练。焊、铆工在机械制造工业中，使两个或两个以上零件联接在一起的方法有螺钉联接、铆钉联接和焊接。焊接就是利用两个物体原子间产生的结合作用来实现联接，联接后不能再拆卸，成为永久性联接。
二、技术规格：
1、焊、铆工工艺学教学陈列柜共分五个单体陈列柜组成，陈列柜体外形尺寸：1200×400×1900mm（长×宽×高）。
2、柜体采用SPCC冷扎板焊接（或铝木结构）而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列板面附有必要的图表和文字说明，外形美观大方，经久耐用。
3、柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动。
4、柜内模型采用实物和有机玻璃及工程塑料制作。
5、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台，不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验，VR设备及软件安装调试不需提供。
机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称，任意零件均可进行360°旋转
2、拆装演示：内置2个案例，将鼠标移动到某一零件位置时（底座与轴承座除外），该零件自动放大，并显示零件名称，设有拆卸与装配按钮，功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作：三维零件整齐摆放于桌面，由学生手动选择对应的零件并移动至轴系结构上，摆放顺序正确且位置正确时零件才能安装上去，设有重新开始按钮，方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时（底座与轴承座除外），该零件自动放大，并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能输入相对应的参数，由软件自动计算参数，并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构（机械设备模拟）8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮，将鼠标移动到某一零件位置时，该零件自动放大，并显示零件名称，功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时，曲轴箱或配气系三维模型自动展示爆炸图，可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面，均由学生手动选择对应的零件并移动至机构上，当摆放顺序正确且位置正确时零件才能安装上去，设有重新开始按钮，方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时，自动显示零件名称。

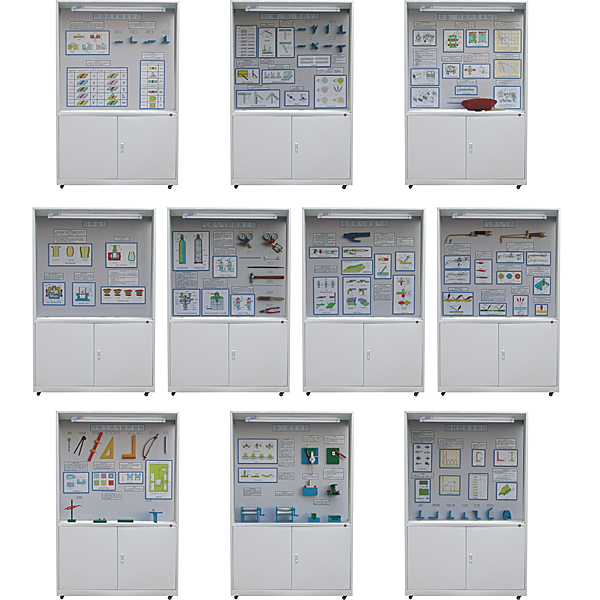

三、《焊、铆工工艺学》示教陈列柜，每个柜详细内容如下：
|
序 号 |
名 称 |
陈列柜内容 |
|
第一柜 |
焊缝技术基本形式 |
对接接头、搭接接头、角接接头、T形接头、I形坡口、Y型坡口、双Y形坡口、带钝边U形坡口、带钝边双U形坡口、基本符号（十几种）、辅助符号（三种）、补充符号（三种） |
|
第二柜 |
立、横、仰、焊的方法 |
常用的几种运条方法：(直线形 往复直线形 锯齿形 月牙形 正三角形 斜三角形 圆圈形 斜圆圈形)、焊缝收尾法、焊接位置（四种）、焊缝倾角、焊缝转角、不同焊接位置的倾角和转角（四种）、对接平焊时焊条角度、立焊时焊条角度、横焊时的焊条角度、横角焊时的焊条角度、仰焊时的焊条角度 |
|
第三柜 |
焊条、焊机的基本知识 |
焊条组成示意图、焊条实物、AX-320型弧焊发电机构造图、AX-320型弧焊发电机外形图、AX-320型弧焊发电机原理图、AX-320型弧焊发电机的外特性曲线、BX-300型弧焊变压器外形图、BX-300型弧焊变压器结构简图、BX-300型弧焊变压器的外特性曲线、GS系列晶闸管弧焊整流器示意图、GS系列晶闸管弧焊整流器结构图、MZ1-1000型埋弧自动焊小车图 |
|
第四柜 |
气焊与气割 |
低压割炬的构造、低压割炬的工作原理、低压焊炬的构造、低压焊炬的工作原理、氧炔焰的种类、焊炬与焊丝的位置、右向焊法和左向焊法、割嘴的倾斜角、割嘴与割件两侧夹角示意图、气割过程示意图 |
|
第五柜 |
气焊与气割设备工具 |
氧气瓶与乙炔瓶构造、单级反作用式减压器的构造、排水式乙炔发生器工作原理、中压水封式回火保险器、中压闭合式水封回火保险器、钢丝刷、手锤、锉刀、钢丝钳、铁丝、扳手、钢质通针 |
|
第六柜 |
电阻焊与碳弧气刨 |
碳弧气刨示意图、碳棒倾角、圆周送风式气刨枪结构图、碳弧气刨的夹碳缺陷、碳棒的铜皮剥落情况、电阻焊的分类、电流通过焊件接触点的情况、 点焊接头形式、缝焊接头形式 |
|
第七柜 |
钢材的基本知识 |
轧制钢材示意图、花纹钢板、钢管、槽钢的断面图、钢的热处理、W18Cr4V钢热处理工艺曲线、角钢、工字钢、异型钢材、组合构件计算、几种主要钢材的名称、形状和尺寸表示方法 |
|
第八柜 |
冷作工具与放样划法 |
划针、普通划规、长杆划规、900角尺（扁平的、带肋的）、样冲、划线盘、曲线尺、划线规、平台、放样基准的选择、样板上的孔的标注方法、墙板的放样程序、油箱盖板 |
|
第九柜 |
加工成形实例 |
卷板机的工作原理、双曲率钢板的卷弯、角钢的手工弯曲、槽钢弯曲模、手工弯管装置、弯曲过程、瓦片压制、单角和双角压模、局部加热引起的角变形 |
|
第十柜 |
特种成形 |
爆炸成形示意图、爆炸成形零件、橡皮成形过程、液压－橡皮模成形装置 、液压－橡皮模胀形 |
注：柜上玻璃属易碎品，由需方单位自配；
常见问题：
1、如果我要购买焊、铆工工艺学示教陈列柜,焊工教学陈列柜，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的焊、铆工工艺学示教陈列柜,焊工教学陈列柜是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开焊、铆工工艺学示教陈列柜,焊工教学陈列柜的发票，您需要提供开票资料。
3、你们的焊、铆工工艺学示教陈列柜,焊工教学陈列柜都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
