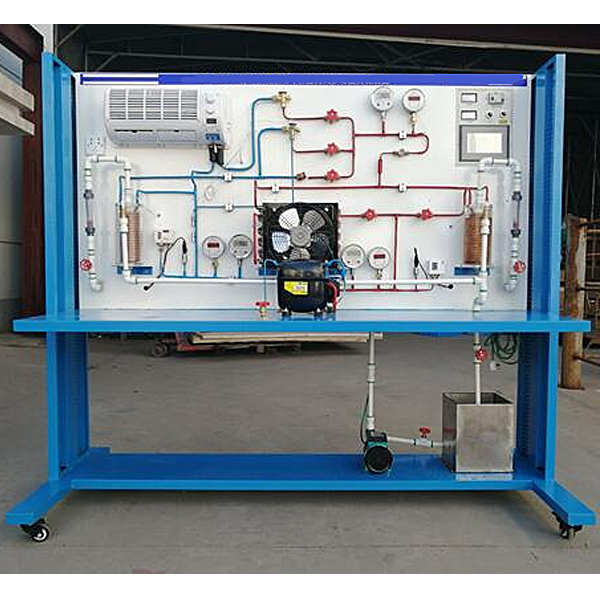

中人ZRLR-2017F制冷系统原理实验装置_制冷系统性能测试实训台

一、产品概述：制冷压缩机性能测试实训装置”采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度记录仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（初级、中级、高级）》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
二、实验目的
通过本实验，使学生在对制冷循环的理性认识的基础上，进一步熟悉和掌握制冷系统的基本构成，加深对制冷系统的认识及制冷系统热力计算方法的认识，并通过实验了解不同物理量的采集方法及实验仪表的作用。
使学生在对制冷循环的理性认识的基础上，进一步熟悉和掌握单级蒸汽压缩式制冷系统的基本组成；
了解温度、压力参数采集方法；
了解多种制冷系统性能测试的方法，掌握液体载冷剂循环法测定制冷系统性能的方法；
通过对实际测定参数计算，分析影响制冷系统性能的因素。
学习制冷系统测试方法，根据现有实验条件，设计实验方案，完成制冷系统性能测试任务。
三、实验原理及装置：
压缩机、冷凝器、蒸发器、节流阀构成制冷系统，蒸发器、冷凝器均为水冷式，制冷系统工况通过加热器调节蒸发器进出水水温，通过阀门调节进出蒸发器、冷凝器水的流量来调节；制冷量为蒸发器进出水带走的热量，通过测量冷凝器进出水带走的热量来校核实验。模拟制冷系统故障现象和数据变化，实验数据通过5寸彩色温度/压力监控仪，实时显示运行状态，实验数据保存和打印功能。
四、技术参数：
1、电源：AC220V±10% 50Hz总电流5A
2、工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3、外形尺寸：长*宽*高：2200*800*1900MM
五、设备系统组成：

序号	主要部件名称规格	数量	备注
1	压缩机	1
2	风冷冷凝器	1
3	透明水冷冷凝器	1
4	压力控制器	2	高低压控制
5	气液分离器	1
6	蒸发器	2
7	数显温度表	5
8	数显压力表	5
9	制冷剂观察镜	1
10	手动调节阀	6
11	节流阀组件	2
12	内平衡热力膨胀阀	1
13	外平衡热力膨胀阀	1
14	自吸泵	1
15	电参数分析仪	1
16	流量计	1
17	16路无纸数据记录仪	1	A型配置
18	压力变送器传感器	6	A型配置
19	温度控制器	1	A型配置
20	温度变送器	8	A型配置
