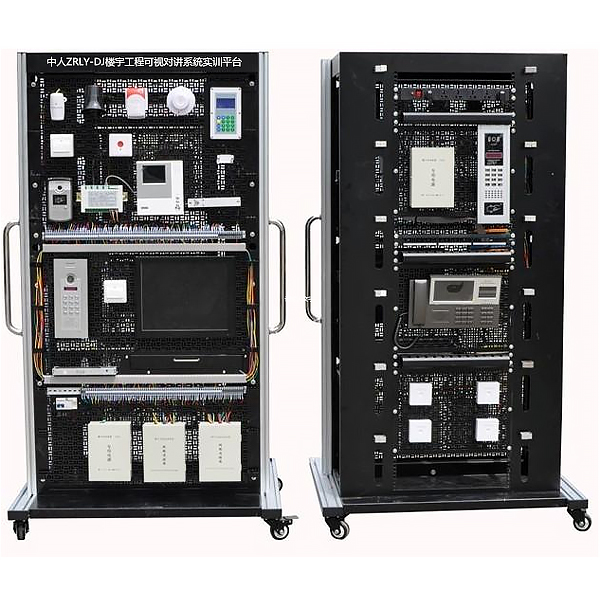

中人ZRLY-DJ楼宇工程可视对讲系统实训平台

1、设备概述
本装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
2、技术指标
(1)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(3)整机功耗：≤300W；
（4）外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
3、实训项目
1)系统的安装、布线、接线、编程、调试、运行、维护及维修；
2)线路故障的设置、检测及排除；
3)各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统；
4)室内安防系统布/撤防的设计、接线、调试和演习；
5)住户系统的设计、接线、调试和演习；
6)住户与大楼系统的设计、接线、调试和演习；
7)住户、大楼与小区系统的设计、接线、调试和演习；
8)对讲门禁及室内安防系统管理软件的操作及管理；
9)桥架及其支架的安装和布线；
10)信息插座和机架设备的安装；
11)水晶头及跳线的制作和测试；
12)RJ45模块和配线架的压线和测试；
13)RJ45跳线的连接及链路的测试。
4、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的工作原理，三维动画演示，三维模型半透明化，可以见内部气体。配备练习模块（内置3道选择题，选择正确与错误均有提示）
4、设计布置：设有6道选择题，每题均有计分，提交后显示正确答案与得分
C、逃生演练：采用趣味游戏的形式进行教学，在限定的时间内逃出着火房间，选择失误将直接进入分数界面。
5、主要配置楼宇工程可视对讲系统实训平台

序号	器材名称	数量	单位	备注
1	立式实训平台	1	台
2	网孔板安装模块	8	块
3	网孔板用膨胀固定件	100	个
4	线缆管理架	12	个
5	电源管理模块	1	台
6	嵌入式编程主机与显示器模块	1	套
7	门前铃	1	个
8	室内分机	1	台
9	电控锁	1	个
10	门磁开关	1	对
11	被动红外空间探测器	1	个
12	烟感探测器	1	个
13	燃气探测器	1	个
14	紧急求助按钮	1	个
15	警铃	1	个
16	室外主机	1	台
17	层间分配器	1	个
18	联网器	1	个
19	电磁锁控制器	2	个
20	开门按钮	2	个
21	电磁锁	2	个
22	IC卡	4	张
23	小区门口机	1	台
24	联网器	1	个
25	管理中心机	1	台
26	通讯转换器	1	个
27	可视对讲系统管理软件	1	套
28	6位PDU电源	1	个
29	24位超五类非屏蔽插座配线架	1	个
30	8P8C超五类非屏蔽水晶头	20	个
31	超五类非屏蔽信息插座模块	4	个
32	单口86型信息面板	4	个
33	86型底盒	4	个
34	UTP超五类4对非屏蔽跳线	4	条
35	UTP超五类4对非屏蔽电缆	100	米
36	专用桥架	1	套
37	耗材及工具	1	套	各规格电线、常用电工工具及线缆测试仪等
