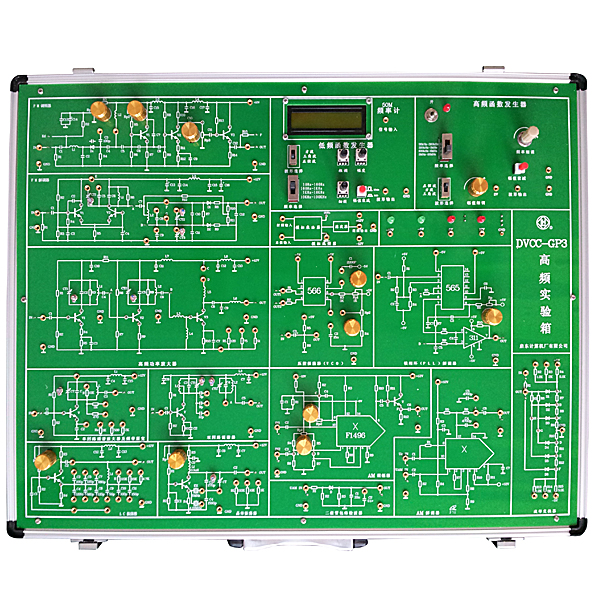

中人ZRSYX-GP高频电路实验箱_高频电子电路实训平台

从高频电路的特性考虑，实验箱采用一体化设计，确保稳定性和可靠性；全部元器件装在线路板的反面，使用安全，不易损坏；电路原理图标注在线路板的正面，清晰明了。适用于电子信息科学与技术专业、通信技术专业和自动化专业教学计划中《高频电子线路》课程实验教学。
一、总体技术指标
1、外壳采用铝木合金材料，外形参考尺寸：530×420×100mm。
2、设有高性能直流稳压电源四路
1)±5V/1.5A和±12V/1A，并带有过流、短路保护和自动回复功能。
3、低频函数信号发生器
1）波形：正弦波，方波，三角波
2）频率：有四档10Z～100HZ，100HZ～1KHZ，1KHz～10KHZ，10KHZ～100KHZ。
3）幅值：0V～15V
4、高频函数信号发生器
1）波形：正弦波，方波，三角波
2）频率：有四档 30KHZ～300KHZ，300KHZ～3MHZ，600KHz～6MHZ，2MHZ～20MHZ。
3）幅值：0V～4V
5、提供液晶显示频率计
1）测频范围0～50MHZ
2）灵敏度为毫伏级高低频率信号。
6、实验电路模块
1）调谐放大器，包含单回路调谐放大及频带展宽电路和双回路调谐放大器。
2）丙类高频功率放大器电路
3）LC电容反馈三点式振荡器电路
4）石英晶体振荡器电路
5）FM调频器（频率调制器）
6）FM解调器(调幅波信号的解调电路)
7）AM解调器
7）相位振荡器电路
8）变容二极管调频振荡器电路
10）利用二极管函数电路实现的波形变换器电路
11）模拟混频器电路
12）PLL锁相环解调器
13）压控振荡器VCO
7、机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台，不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验，VR设备及软件安装调试不需提供。
二、详细实验项目
1、调谐放大器
1）单回路调谐放大器及通频带扩展实训
2）双回路调谐放大器实训
2、丙类高频功率放大器电路实训
3、LC电容反馈三点式振荡器电路实训
4、石英晶体振荡器电路设计
5、振幅调制器电路实训
1）直流调制特性的测量
2）全载波调幅
3）抑知载波调幅
6、调幅波信号的解调电路实训
1）二极管包络检波器
2）集成电路构成的解调器
7、相位振荡器电路实训
1）鉴频特性的测量
2）调频与鉴频电路的联调
8、变容二极管调频振荡器电路实训
1）静态调制特性的测量
2）动态测试
9、集成电路构成的频率调制器实训
10、集成电路构成的频率解调器实训
11、波形变换电路实训
1）用非线性元件二极管实现三角波、正弦波变换
12、模拟混频器的设计与实现
13、调频、调幅接收机的设计与安装调试（选配套件）
三、实验箱配置
1、实验箱主机1台
2、交流电源线1.5M1根
3、2号实验导线 40cm10根，20cm10根。
四、需外配仪器
1、扫频仪1台
2、50MHZ示波器1台
3、20MHZ高频信号源1台
4、高频毫伏表1台
