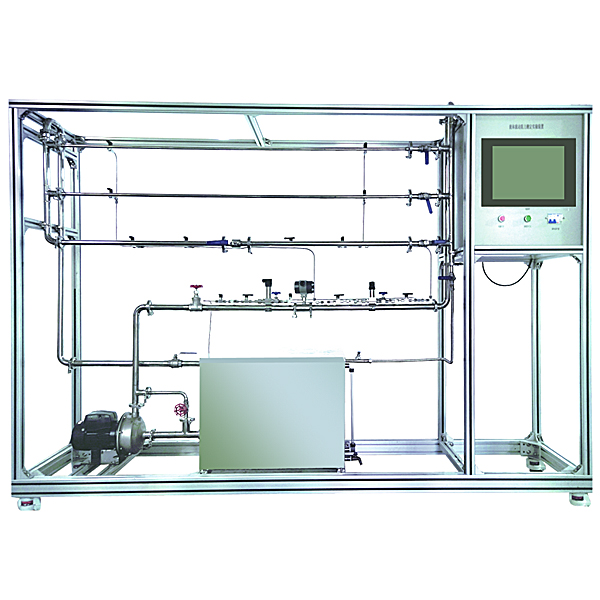

装置特点
1、实验装置数据稳定，重现性好，能给实验者较明确的流体阻力概念。
2、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
3、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
4、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
5、管路取压采用工业标准均压环方式，取压稳定、准确；采用差压传感器测量，工艺美观，操作方便。
6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
7、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。
3、测定湍流状态下流体流经阀门时的局部阻力系数。
4、采用四点测压法精确测定局部阻力。
5、全触摸集成化控制，高稳定数据传输，硬件加密。
设计参数
流体阻力：
光滑管：雷诺数：0.80～6.0×104，液体流量：0.5~10 m3/h ，压差范围：10~100KPa。常温、常压操作。
粗糙管：雷诺数：0.60～6.0×104，液体流量：0.5~10 m3/h，压差范围：20~150KPa。常温、常压操作。
阀门局部阻力：雷诺数1.35～6.0×104，液体流量：0.5~10 m3/h，压差范围：10~200KPa。常温、常压操作。
公用设施
水：装置自带透明水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：清洁自来水，外配设备：无。
主要设备
1、粗管测量段：DN 20mm，透明可视，管长1000 mm，Re范围0.80～6.0×104。
2、细管测量段：DN 15mm，透明可视，1000 mm，Re范围0.60～6.0×104。
3、局部阻力：DN 15mm，四点取压，1000 mm，Re范围1.35～6.0×104,上装阀门一个。
4、涡轮流量传感器：量程0.5-10 m3//h，分辨率0.001 m3/h，4-20mA远传输出数字显示，流量检测机构。
5、压差传感器：压差范围：10~200KPa，分辨率0.01 KPa，4-20mA输出数字显示，压力检测机构。
6、循环水箱：≥100L，优质透明有机玻璃,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
7、管路：透明材质，壁厚≥2.5mm。
8、温度传感器：Pt100，分辨率0.1℃，精度0.5%，数字显示。
9、304不锈钢离心泵：功率550W，最大流量6m3/h，扬程14m。
电器：接触器、开关、漏电保护空气开关。
11、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。
12、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。
13、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
14、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存2G，功能：中央处理器数据显示控制。
15、额定电压：220V，总功率：1.0kW。
16、外形尺寸：2200×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮.
17、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
18、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分
B、气体灭火系统
1、系统概述：气体灭火系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置8道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示：展示气体灭火系统的工作原理，三维动画演示，三维模型半透明化，可以见内部气体。配备练习模块（内置3道选择题，选择正确与错误均有提示）
4、设计布置：设有6道选择题，每题均有计分，提交后显示正确答案与得分
C、逃生演练：采用趣味游戏的形式进行教学，在限定的时间内逃出着火房间，选择失误将直接进入分数界面。
常见问题：
1、如果我要购买流体流动阻力实验装置,流体阻力系数实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的流体流动阻力实验装置,流体阻力系数实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开流体流动阻力实验装置,流体阻力系数实训台的发票，您需要提供开票资料。
3、你们的流体流动阻力实验装置,流体阻力系数实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
